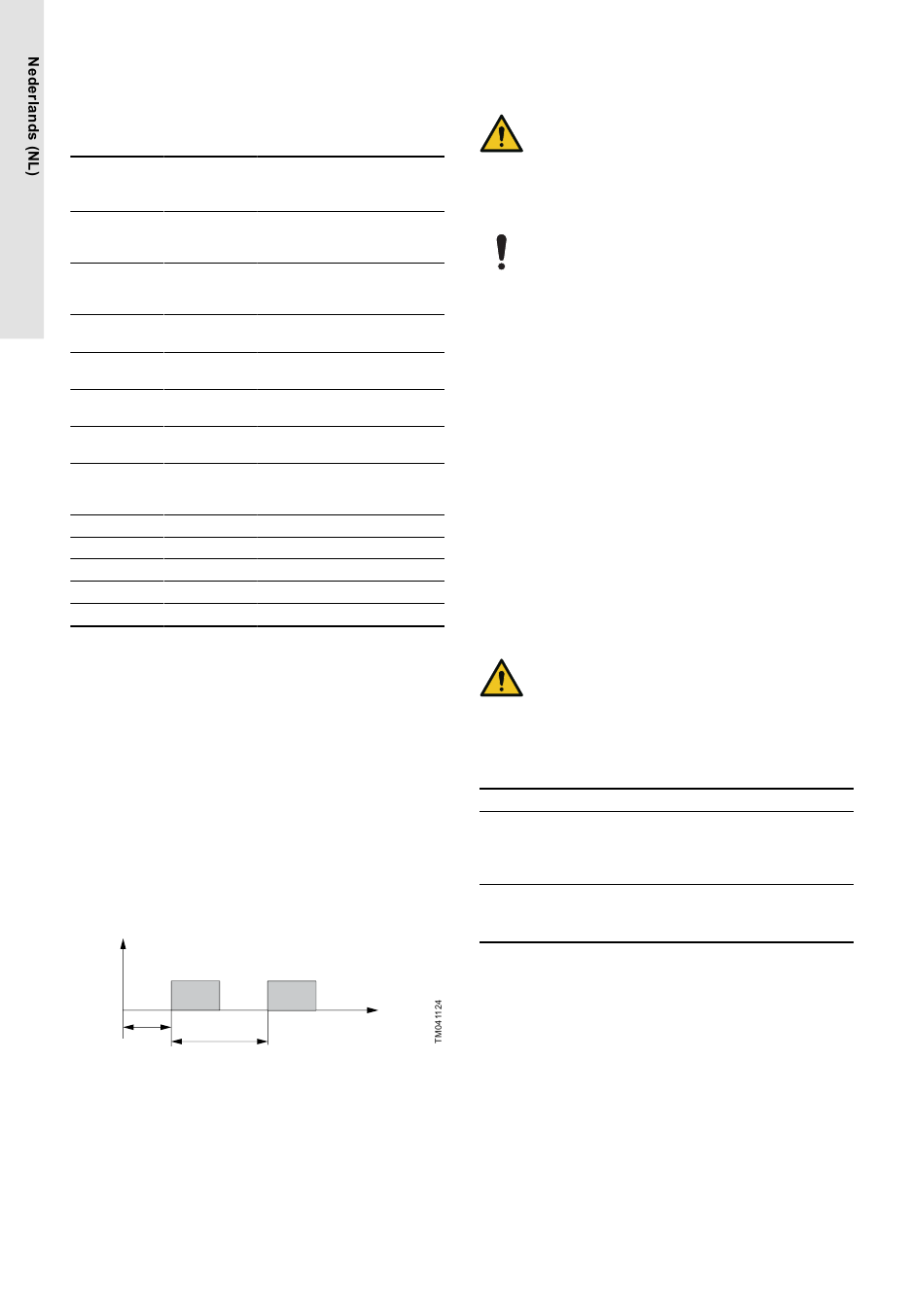

7.22.1 Relaisuitgangen
De pomp kan twee externe signalen schakelen via geïnstalleerde
relais. De relaisuitgangen zijn potentiaalvrij. Zie de paragraaf
Signaalaansluitingen voor het aansluitschema van de relais.
Aan beide relais kunnen de volgende signalen toegekend worden:
Relais 1-
Relais 2-
signaal
signaal
Trigger
Trigger
Alarmen
Alarmen
Waarschuwin
Waarschuwin
gen
gen
Alarmen +
Alarmen +
10)
waarsch.
waarsch.
Slagsignaal
Slagsignaal
Pomp doseert
Pomp doseert
10)
11)
11)
Pulsingang
Pulsingang
Busbesturing
Busbesturing
Timercyclus
Weektimer
Contacttype
10)
10)
NO
NO
NC
NC
10)
Dit is de fabrieksinstelling.
11)
De correcte overdracht van inkomende pulsen kan alleen worden
gegarandeerd bij een pulsfrequentie van maximaal 100 Hz.
Als Relais 2 is geselecteerd als pulsuitgang, wordt Pulsingang
beperkt, omdat Debouncing actief is.
Het wordt aanbevolen om een geschikte serieweerstand te
gebruiken om de maximale frequentie te bereiken.
Timercyclus (Relais 2)
Voor de functie Relais 2 > Timercyclus moeten de volgende
parameters worden ingesteld:
•
Timercyclus starten
•
Doorgaan na inschakelen (Aan/Uit)
•
Tijd aan (t1)
•
Cyclustijd (t3)
•
Inschakelvertraging (t2).
t1
t2
t3
Zie ook de paragraaf Timercyclus.
34
Beschrijving
Het display is rood, de pomp
wordt uitgeschakeld
(bijvoorbeeld Leegmelding).
Het display is geel, de pomp
draait (bijvoorbeeld
Voorleegmelding).
Zie de beschrijvingen hierboven.
Het geeft elke volledige slag
aan.
De pomp draait en doseert.
Het geeft elke inkomende puls
van de pulsingang aan.
Het wordt geactiveerd door een
opdracht in de
buscommunicatie.
Zie de volgende paragrafen.
Zie de volgende paragrafen.
Normaal open (NO) contact
Normaal gesloten (NC) contact
t1
Weektimer (Relais 2)
WAARSCHUWING
Chemisch gevaar
Dood of ernstig persoonlijk letsel
‐
Vervang de batterij onmiddellijk wanneer de
waarschuwing RTC batterijspanning laag op het
display verschijnt. Als de batterij niet wordt vervangen,
kan dit leiden tot onder- of overdosering.
De omschakeling naar zomer- of wintertijd kan invloed
hebben op Weektimer. Het kan gebeuren dat een
Procedure wordt overgeslagen of meer dan één keer
wordt uitgevoerd. Het kan ook gebeuren dat een
Procedure langer is dan gepland. Om dit te vermijden,
moet u Automatisch instellen uitschakelen in de
Grundfos GO-app.
Deze functie bewaart maximaal 16 relaisinschakelmomenten
(doseerprocedures) gedurende een week. De volgende instellingen
kunnen voor elke relaisschakeling worden gemaakt in het menu
Relais 2 > Procedure > Weektimer:
•
Actief (Aan/Uit)
•
Weekplanning
•
Starttijd
•
Tijd aan (duur).
Zie ook de paragraaf Weektimer.
Gerelateerde informatie
5.4.1 Signaalaansluitingen
7.10.5 Timercyclus
7.10.6 Weektimer
8.6 De batterij in het voorpaneel van de bedieningskubus
vervangen
9.2.17 RTC batterijspanning laag-waarschuwing
7.22.2 Niveausensor
VOORZICHTIG
Chemisch gevaar
Gering of beperkt persoonlijk letsel
‐
Als de container weer is gevuld, wordt de pomp
automatisch opnieuw ingeschakeld.
Om het vulniveau in de container te bewaken kan een sensor met
twee niveaus op de pomp worden aangesloten. De pomp reageert
als volgt op de niveausignalen:
Sensorsignaal
Pompstatus
Display geel
Symbool voor voorleegmelding
Voorleegmelding
knippert
Pomp in bedrijf
Display rood
Leegmelding
Symbool voor leegmelding knippert
Pomp wordt gestopt
Beide signaalingangen worden in de fabriek toegewezen aan
het contact Normaal open (NO). Ze kunnen in het menu
Instellingen > Ingangen/uitgangen > Niveausensor opnieuw
worden toegewezen aan het contact Normaal gesloten (NC).
7.22.3 Externe vrijgave
De pomp kan worden uitgeschakeld via een extern contact,
bijvoorbeeld vanuit een controlekamer. Wanneer het Externe
vrijgave-signaal wordt geactiveerd, verandert de bedrijfstoestand
van de pomp van "In bedrijf" naar "Standby". Het bijbehorende
symbool wordt weergegeven.
