4.2
SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

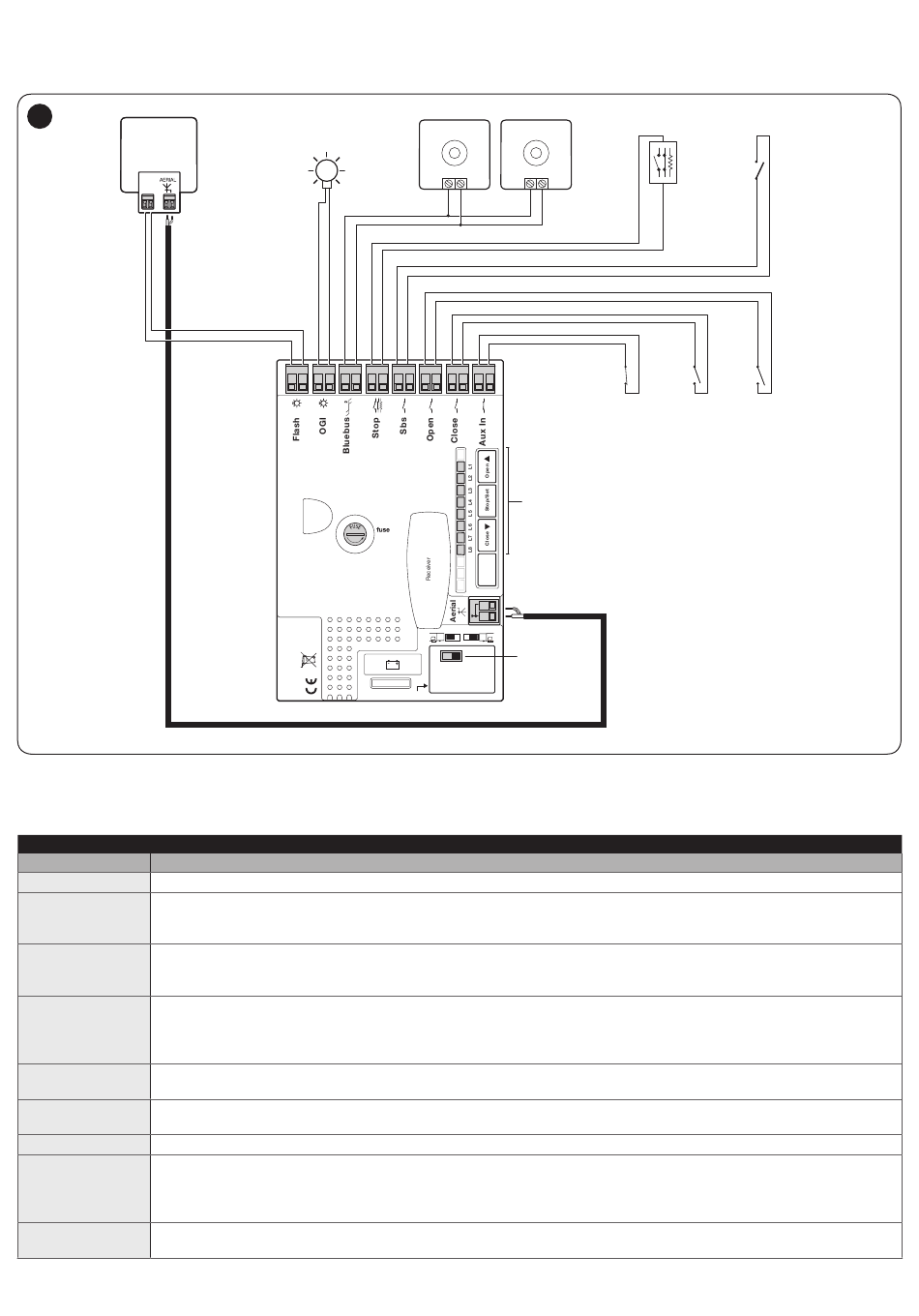

4.2.1 Aansluitschema
17
FLASH
4.2.2 Beschrijving van de aansluitingen
ELEKTRISCHE AANSLUITINGEN
Klemmen
Beschrijving
Uitgang voor één of twee knipperlichten Nice of soortgelijke, met één enkele 12 V-lamp van maximaal 21 W.
FLASH
Uitgang "Controlelampje poort open"; het is mogelijk hierop een signaleringslamp van 24 V en maximaal 4 W aan te sluiten.
Hij kan ook voor andere functies geprogrammeerd worden; zie paragraaf "Programmering tweede niveau (instelbare
OGI
parameters)".
Op deze klem kunnen compatibele inrichtingen worden aangesloten. Ze worden allemaal parallel aangesloten met slechts
twee draden waarlangs zowel de elektrische voeding als de communicatiesignalen lopen.
BLUEBUS
Meer informatie over BlueBUS vindt u in paragraaf "BlueBUS".
Ingang voor inrichtingen die de beweging die bezig is blokkeren of eventueel stoppen. Door het uitvoeren van de juiste
handelingen kunt u op de ingang STOP contacten van het type "Normaal gesloten", "Normaal open" of inrichtingen met een
STOP
constante weerstand aansluiten.
NO-NC-8K2
Meer informatie over STOP vindt u in paragraaf "Ingang STOP".
Ingang voor inrichtingen die de beweging in de modus Stap-voor-Stap aansturen; het is mogelijk contacten van het type
Sbs
"Normaal open" aan te sluiten.
Ingang voor inrichtingen die alleen de opening aansturen; het is mogelijk contacten van het type "Normaal open" aan te
OPEN
sluiten.
Ingang voor inrichtingen die alleen de sluiting aansturen; het is mogelijk contacten van het type "Normaal open" aan te sluiten.
CLOSE
Ingang voor inrichtingen die de manoeuvre die bezig is blokkeren of stoppen; met deze ingang kan een contact van het type
"Normaal gesloten" worden verbonden.
AUX_IN
Met het accessoire Oview kan de functie van de ingang worden gewijzigd; in de fabriek is de ingang geconfigureerd als
(Auxiliary Input)
STOP.
Ingang voor aansluiting van de antenne voor de radio-ontvanger; de antenne is ingebouwd in het knipperlicht, het is ook
ANTENNA
mogelijk om een externe antenne te gebruiken.
10 – NEDERLANDS
OGI
TX
24V 4W
Bluebus
LED
1.6AT
IBT4N
STOP
RX
NO
NC
Bluebus
8K2
NC
NO
AUX IN
CLOSE
KEYS
SELECTOR
SBS
NO
NO
OPEN
Tabel 5
