WERKZAAMHEDEN TER VOORBEREIDING VAN DE INSTALLATIE

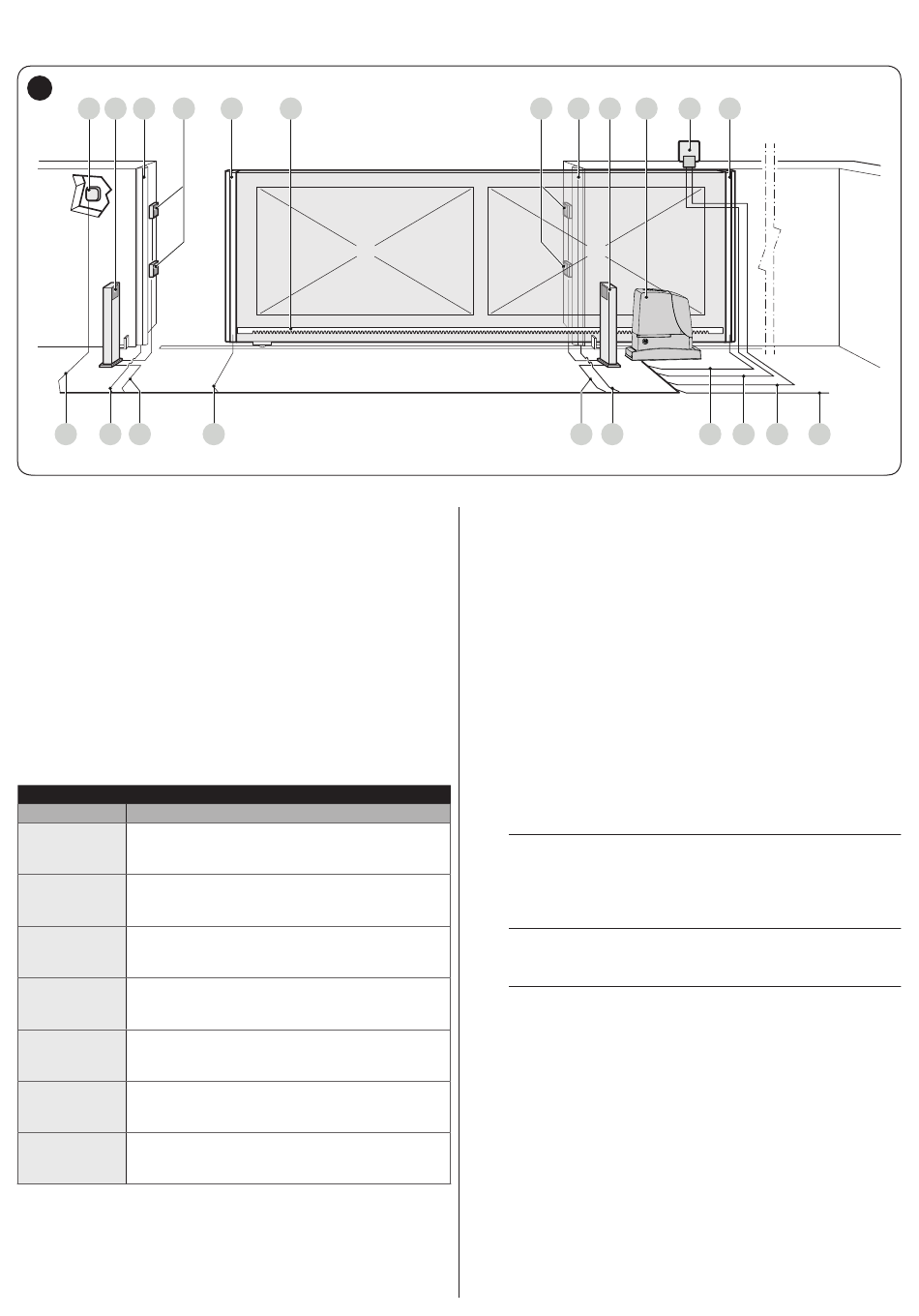

In de afbeelding wordt een voorbeeld van een automatiseringsinstallatie met Nice-componenten weergegeven.
4
A
B
C
D
7
5
6
A Sleutelschakelaar
B Fotocellen op zuiltje
C Primaire vaste contactlijst (optioneel)
D Fotocellen
E Primaire mobiele contactlijst
F Tandheugel
G Secundaire vaste contactlijst (optioneel)
H RUN1500
Knipperlicht met ingebouwde antenne
I
J Secundaire mobiele contactlijst (optioneel)
De bovengenoemde onderdelen zitten volgens een standaardschema
op vaste plaatsen. Bepaal aan de hand van het referentievoorbeeld
van het schema in "Afbeelding 4" ongeveer de positie waarop elk
onderdeel van de installatie gemonteerd moet worden.
TECHNISCHE SPECIFICATIES VAN DE ELEKTRICITEITSKABELS
Identificatie
Kabelkenmerken
Kabel VOEDING REDUCTIEMOTOR
1 kabel 3 x 1,5 mm
1
Maximale lengte 30 m [opmerking 1]
Kabel KNIPPERLICHT
1 kabel 2 x 0,5 mm
2
Maximale lengte 20 m
Kabel ANTENNE
1 afgeschermde kabel type RG58
3
Maximale lengte 20 m; aanbevolen < 5 m
Kabel MOBIELE CONTACTLIJSTEN
1 kabel 2 x 0,5 mm
4
Maximale lengte 30 m [opmerking 5]
Kabel VASTE CONTACTLIJSTEN
1 kabel 2 x 0,5 mm
5
Maximale lengte 30 m
Kabel FOTOCELLEN
1 kabel 2 x 0,5 mm
6
Maximale lengte 30 m [opmerking 2]
Kabel SLEUTELSCHAKELAAR
2 kabels 2 x 0,5 mm
7
Maximale lengte 50 m
