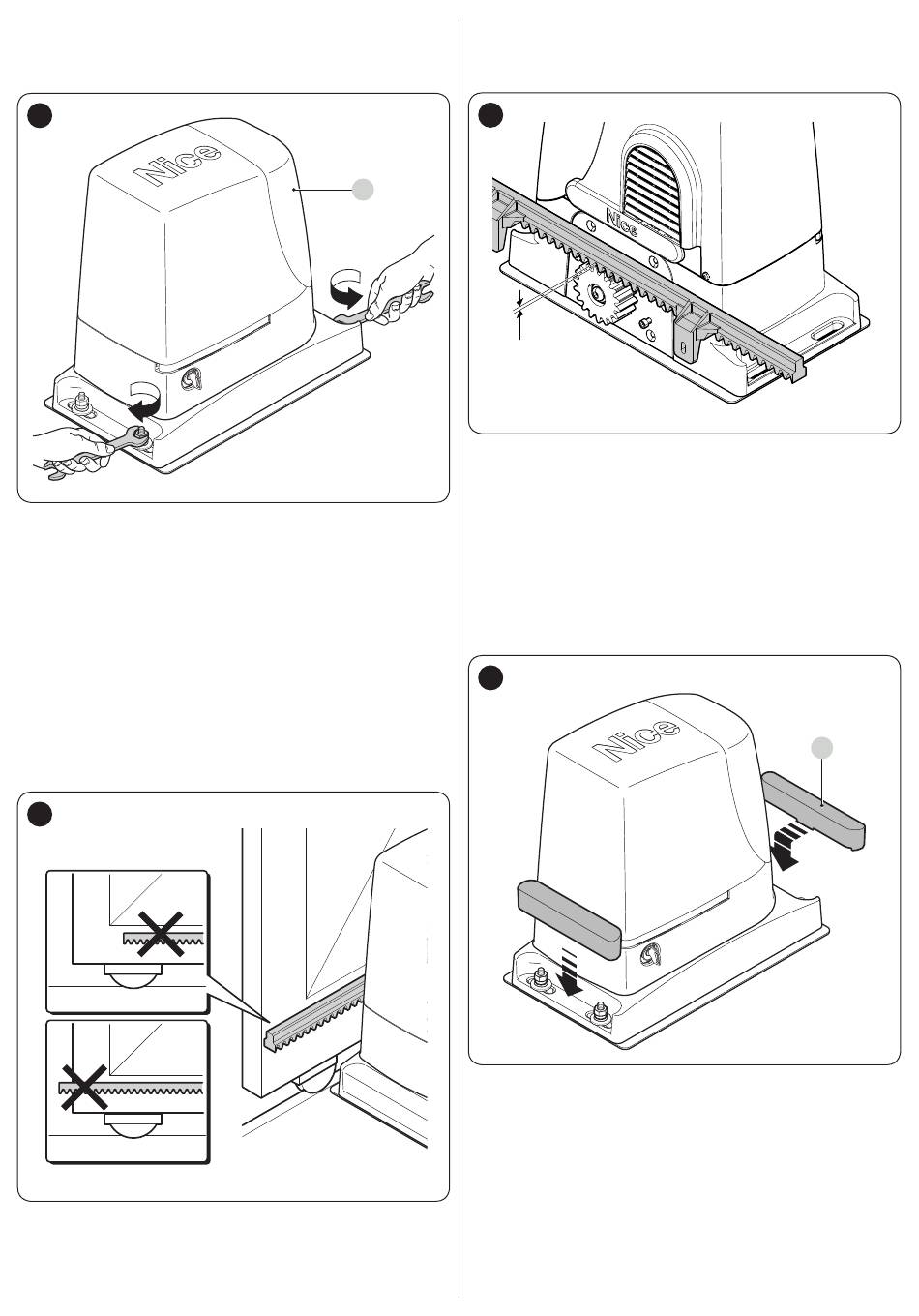

plaats de reductiemotor (D) tegen de paal
7.
controleer of de reductiemotor perfect parallel staat met de
8.
vleugel en schroef vervolgens voorzichtig de vier meegeleverde
bevestigingsblokjes en sluitringen vast
9
9.
op dit punt, als de tandheugel al aanwezig is, dient u de
bevestigingsmoeren van de reductiemotor goed aan te
draaien. Dek de bevestigingsmoeren af met de speciale
doppen ("Afbeelding 12") en voer een afregeling uit van de
mechanische eindaanslagen, zoals beschreven in de paragraaf
"Instelling van de mechanische eindaanslagen"
Als de tandheugel geïnstalleerd moet worden, gaat u als volgt te werk:
ontgrendel de reductiemotor zoals aangegeven in de
10.
paragraaf "Handmatig ontgrendelen en vergrendelen van de
reductiemotor"
11.
plaats de vleugel handmatig op een afstand van minimaal 50
cm van de stop van de eindaanslag (bij sluiting)
plaats de tandheugel op het tandwiel, verzeker u ervan dat het
12.
begin van de tandheugel perfect uitgelijnd is met het begin van
de vleugel
10
8 – NEDERLANDS
controleer dat er tussen het tandwiel en de tandheugel een
13.
afstand is van 1÷2 mm over de hele lengte
bevestig de tandheugel aan de vleugel met geschikt
14.
bevestigingsmateriaal
11
D
1÷2 mm
laat de vleugel lopen en gebruik altijd het tandwiel zoals
15.
aangegeven om de andere elementen van de tandheugel vast
te zetten
snijd het overtollige gedeelte van het laatste deel van de
16.
tandheugel af
17.
probeer de vleugel verschillende keren te openen en te
sluiten en controleer of de tandheugel samen met het tandwiel
voortbeweegt, met een maximale afwijking in de uitlijning van
5 mm
schroef de bevestigingsmoeren van de reductiemotor stevig
18.
vast en zorg ervoor dat hij stevig op de grond staat; bedek de
bevestigingsmoeren met de daartoe bestemde doppen (E).
12
