Nice RUN1500 Handleiding Voor Installatie En Gebruik pagina 23

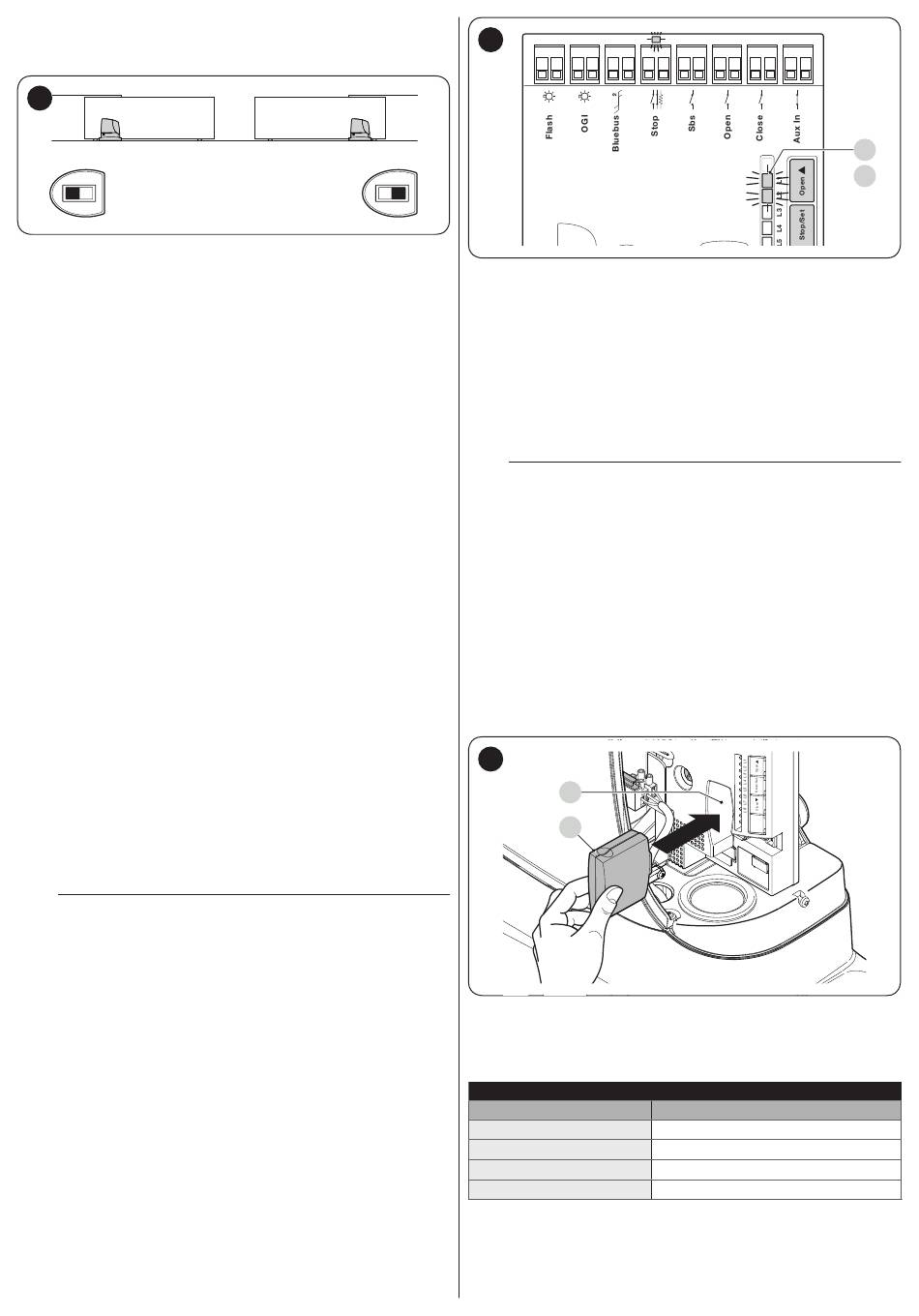

kies de richting van de openingsmanoeuvre van de twee
3.
motoren zoals weergegeven in de afbeelding (zie ook paragraaf
"Keuze van de richting")
33
zorg voor voeding van de twee motoren
4.
programmeer in de SLAVE-motor de functie "SLAVE-modus"
5.
(zie "Tabel 6")
voer de herkenning van de inrichtingen op de SLAVE-motor uit
6.
(zie de paragraaf "Herkenning van inrichtingen")
7.
voer de herkenning van de inrichtingen op de MASTER-motor
uit (zie de paragraaf "Herkenning van inrichtingen")
8.
voer de herkenning van de lengte van de vleugels op de
MASTER-motor uit (zie de paragraaf "Herkennen van de vle
ugellengte").
Ga bij het aansluiten van twee motoren in de MASTER-SLAVE-modus
na of:
– alle inrichtingen dienen op de MASTER-motor aangesloten te worden
(zoals in "Afbeelding 32") met inbegrip van de radio-ontvanger
– indien een bufferbatterij gebruikt wordt, moeten beide motoren hun
eigen batterij hebben
Nadat een motor geconfigureerd is als SLAVE, behoudt hij toch nog
enkele zelfstandige functies van de MASTER-motor, die hieronder
worden genoemd.
Functies van het eerste niveau (functies ON - OFF)
– Stand-by
– Start
– Slave-modus
Functies van het tweede niveau (instelbare parameters)
– Uitgang OGI
– Motorkracht
– Lijst van fouten
In de SLAVE-motor kunnen verder worden aangesloten:
– een eigen knipperlicht (Flash)
– een eigen lampje Poort open (OGI)
– een eigen contactlijst (Stop)
– een eigen aansturingsinrichting (Sbs) die de algehele opening
alleen van de Slave-vleugel aanstuurt.
– In de Slave-modus worden de ingangen Open, Close en Aux_In niet
gebruikt.
m
In de SLAVE-modus worden de ingangen "Open",
"Close" en "Aux_In" niet gebruikt.
9.1.6 Herkenning van andere inrichtingen
Normaal gesproken wordt de procedure voor het herkennen van
inrichtingen die op "BlueBUS"en de "STOP"-ingang zijn aangesloten
uitgevoerd tijdens de installatiefase; als er inrichtingen worden
toegevoegd of verwijderd, is het echter mogelijk om de herkenning
opnieuw uit te voeren.
34
Doe het volgende:
druk tegelijkertijd op de toetsen
1.
houd ze ingedrukt
laat de toetsen los wanneer de leds "L1" en "L2" snel gaan
2.
knipperen (na ongeveer 3 seconden)
wacht enkele seconden tot de besturingseenheid het herkennen
3.
van de inrichtingen voltooit
aan het einde van deze fase moet de led "Stop" branden,
4.
moeten de leds "L1" en "L2" uitgaan, terwijl de leds "L1...
L8" gaan branden op basis van de toestand van de ON-OFF-
functies die ze representeren.
m
Nadat er inrichtingen toegevoegd of verwijderd zijn,
moet de opleveringstest van de automatisering opnieuw
worden uitgevoerd, in overeenstemming met de
aanwijzingen in paragraaf "Test".
9.1.7 Aansluiting van een radio-ontvanger van het type SM
De besturingseenheid heeft een aansluiting voor radio-ontvangers met
SM-connector (optionele accessoires) die tot de familie SMXI of OXI,
enz., behoren. Met deze radio-ontvangers kan de besturingseenheid
op afstand worden bediend door middel van zenders die op de
ingangen van de besturingseenheid werken.
Een ontvanger wordt als volgt geïnstalleerd ("Afbeelding 35"):
plaats de ontvanger (A) in de hiervoor bedoelde ruimte (B) op
1.
de elektronische printplaat van de besturingseenheid.
35
B
A
In "Tabel 14" wordt de overeenstemming beschreven tussen de
uitgang van de radio-ontvanger en de instructie die de motor zal
uitvoeren:
SMXI / SMXIS OF OXI / OXIFM / OXIT / OXITFM IN MODUS I OF MODUS II
Uitgang ontvanger
Uitgang nr. 1
Uitgang nr. 2
Uitgang nr. 3
Uitgang nr. 4
en
f
g
Instructie
"Stap-voor-stap"
"Gedeeltelijke opening"
"Openen"
"Sluiten"
NEDERLANDS – 23
L1
L2
en
Tabel 14
