Nice RUN1500 Handleiding Voor Installatie En Gebruik pagina 7
3.5

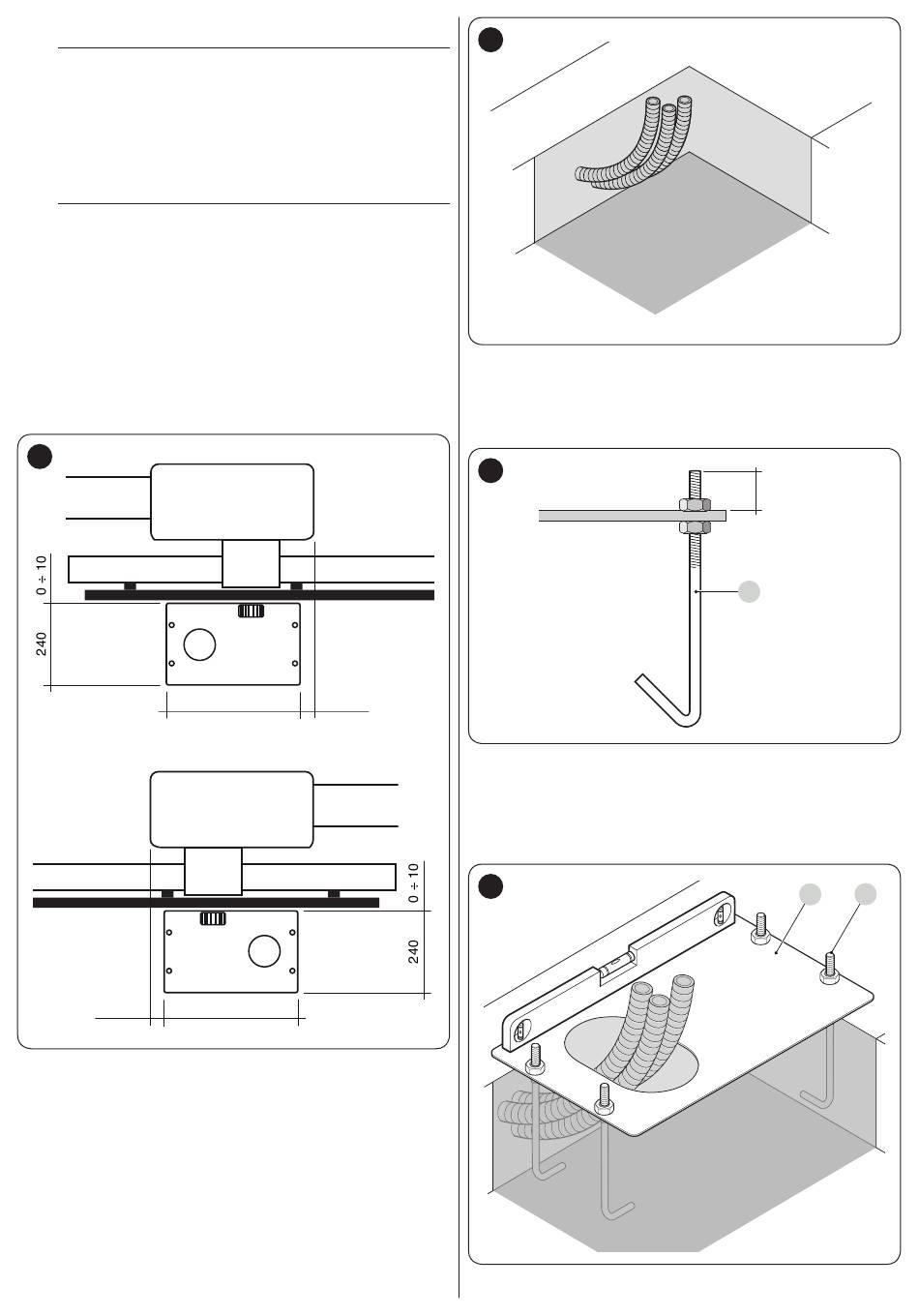

INSTALLATIE VAN DE REDUCTIEMOTOR
a
Een onjuiste installatie kan ernstig letsel veroorzaken bij
degene die de werkzaamheden uitvoert en bij personen
die gebruikmaken van de installatie.
Voordat u begint met de montage van de automatisering,
dient u de voorafgaande controles uit te voeren die
worden beschreven in paragraaf "Controles voorafgaand
aan de installatie" en "Gebruikslimieten van het product".
m
Voordat u aan het installeren begint, is het raadzaam de
vleugel half op de rails te monteren en vervolgens de
reductiemotor op de funderingspaal vast te zetten. Op
deze manier wordt de zelfregeling van de mechanische
eindaanslagen gewaarborgd.
Als er al een steunoppervlak aanwezig is, moet de reductiemotor
rechtstreeks op dit oppervlak worden bevestigd met behulp van
geschikt bevestigingsmateriaal, bijvoorbeeld met uitzettingspluggen.
Anders gaat u voor de installatie van de reductiemotor als volgt te
werk:
maak een funderingsput met de juiste afmetingen en gebruik
1.
1.
daarbij als aanwijzing de aangegeven waarden
5
0 ÷ 50
plaats één of meer buizen voor de doorgang van de
2.
elektriciteitskabels
400
0 ÷ 50
400
6
monteer de vier staven (A) op de funderingspaal en plaats één
3.
bevestigingsblokje op de paal en één bevestigingsblokje onder
de paal; het bevestigingsblokje op de paal wordt aangebracht
zodat het schroefdraadgedeelte ongeveer 30÷40 mm boven de
paal uitsteekt
7
4.
ga over tot het gieten van het beton en voordat dit begint te
harden, plaatst u de funderingsplaat (B) volgens de voorheen
vermelde afstandswaarden; controleer dat dit alles parallel
loopt met en perfect afgestemd is op de vleugel
5.
wacht tot het beton volledig gehard is
verwijder de twee bevestigingsblokjes bovenop de paal (C)
6.
8
30÷40 mm
A
C
B
NEDERLANDS – 7
