EINDCONTROLES EN START
5.2 REGELING VAN DE POSITIES VAN DE
MECHANISCHE STOPS
Het is noodzakelijk om de regeling van de posities van de mecha-
nische stops (maximale opening en maximale sluiting) uit te voeren.
Controleer of de richting van de manoeuvre en de leds FCC en
FCA (eindschakelaars) overeenstemmen:
1.
ontgrendel de reductiemotor met de daartoe bestemde
sleutel (zie paragraaf "Handmatig ontgrendelen en ver-
grendelen van de reductiemotor")
2.
breng de slagboom met de hand in geheel gesloten stand en
controleer of de led FCC uit is en de led FCA brandt
3.
breng de slagboom in maximaal geopende stand en contro-
leer of de led FCA uit is en de led FCC brandt
4.
breng de slagboom op 45° en vergrendel de slagboombar-
rière met de hand
Als dit niet gebeurt, is het volgende nodig:
5.
haal de netvoeding van de automatisering af
6.
draai de connector van de eindschakelaar (LIMIT SWITCH)
op de besturingseenheid 180°
7.
sluit de netvoeding aan op de automatisering.

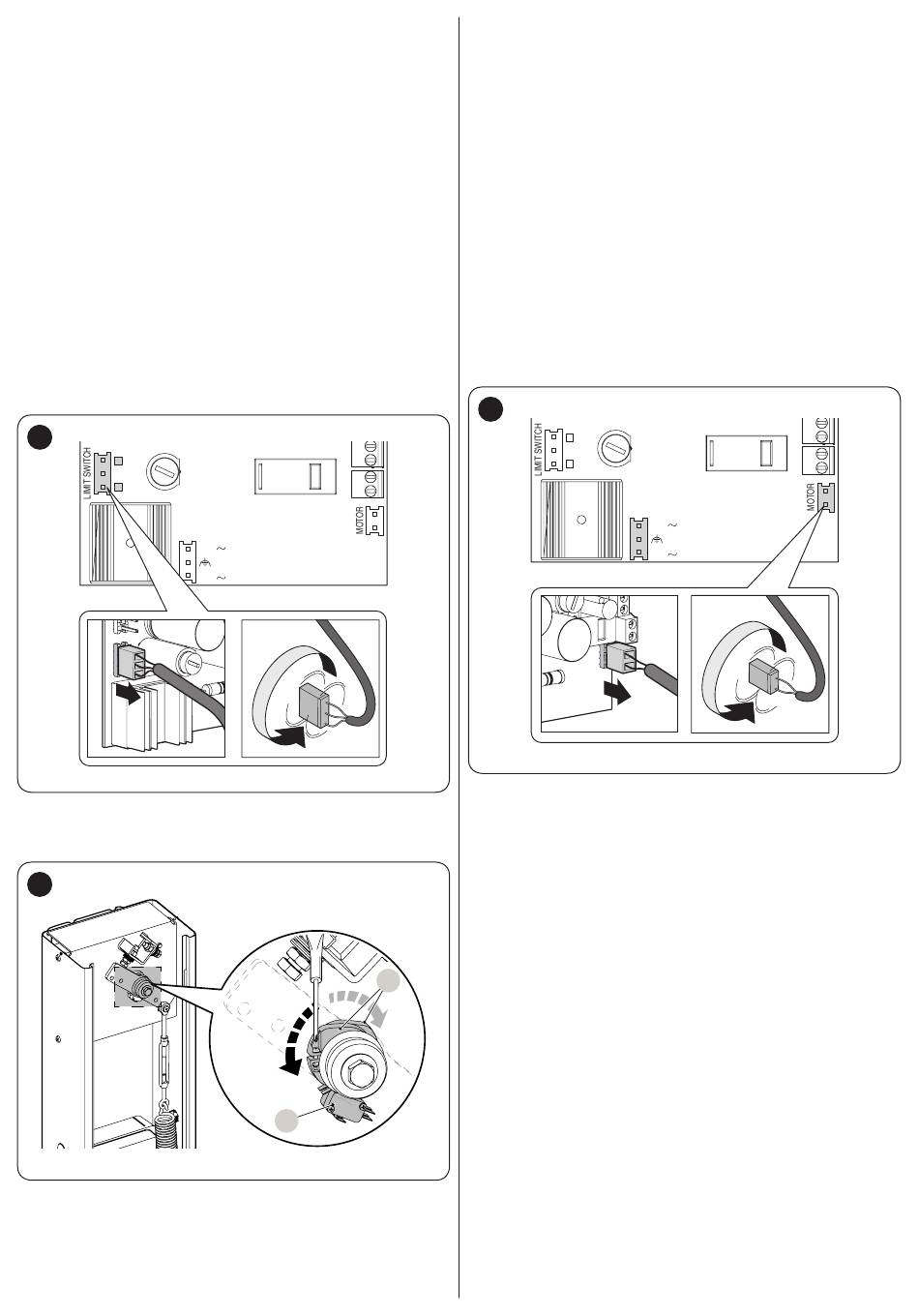

34
Fuse F8A
FCA
FCC
Om de vertragingsfunctie beter te benutten moet de eindschake-
laar (A) ongeveer 20° voor het mechanische stoppunt ingrijpen; re-
gel indien nodig de nokken (B) om het gewenste punt in te stellen.
35
18 – NEDERLANDS
7
6
5
4
3
24V
24V
180°
A
5.3 CONTROLE VAN DE BEWEGING VAN DE
SLAGBOOM
Na het regelen van de eindschakelaars is het raadzaam enkele ma-
noeuvres uit te voeren om te controleren of de slagboombarrière
correct beweegt.
Doe het volgende:
1.
zet alle dip-switches op 'OFF' om de 'persoon aanwe-
zig'-werking te krijgen
2.
geef met de slagboom op 45° een korte bedieningsimpuls
op een van de inrichtingen die verbonden zijn met de ingang
Openen (OP - "Afbeelding 32 en 33") en controleer of de
slagboom een openingsbeweging maakt
Als dit niet gebeurt, is het volgende nodig:
3.
haal de netvoeding van de automatisering af
4.
draai de connector van de motor (MOTOR) op de besturing-
seenheid 180°
5.
sluit de netvoeding aan op de automatisering
6.
voer meerdere openings- en sluitmanoeuvres uit om te be-
oordelen of er eventuele montage- of afstellingsdefecten zijn,
of andere onregelmatigheden.
