Nice WIDE S Handleiding Voor Installatie En Gebruik pagina 21
7
PROGRAMMERING
8
PROGRAMMERING
De programmering van de besturingseenheid gebeurt door middel
van de afstelling van de trimmer (A-E) en de switch (F)
Hieronder worden de fabrieksinstellingen weergegeven.
41
F
ON
OK
R
PROG RADIO
l
Raadpleeg de hoofdstukken "Programmering van
de besturingseenheid" en "Afstelling van de trim-
mers" voor de volledige lijst van parameters en de
betreffende waarden die kunnen worden geselec-
teerd.
AFSTELLING VAN DE TRIMMERS
Trimmer
Beschrijving
Regelt de tijd die verstrijkt tussen het einde van de openingsbeweging en het begin van de sluitbeweging.
A
Pause
Alleen geldig als de besturingseenheid in de automatische modus geprogrammeerd is ("Tabel 6").
Regelt de maximale snelheid van de slagboom, van het begin van de manoeuvre tot aan de vertragingsnok.
B
Speed
Deze moet zo worden ingesteld dat de manoeuvre zonder horten verloopt, de beweging moet zo regelmatig mogelijk
zijn.
Regelt de activeringsdrempel van de obstakeldetectie, van het begin van de manoeuvre tot aan de vertragingsnok.
C
Force
Bij een obstakel voert deze een volledige omkering van de manoeuvre uit. Bij de derde opeenvolgende ingreep wordt een
korte omkering uitgevoerd.
Regelt de snelheid van de vertragingsnok tot aan de eindaanslag.
D
Low Speed
Deze moet zo worden ingesteld dat de manoeuvre zonder horten verloopt, de beweging moet zo regelmatig mogelijk
zijn.
Regelt de activeringsdrempel van de obstakeldetectie, van de vertragingsnok tot aan de eindaanslag.
Bij een obstakel zonder aangeleerde afstanden of binnen een "zone van niet-omkering" wordt de manoeuvre onmiddellijk
gestopt.
E
Low Force
Met de aangeleerde afstanden en buiten de "zone van niet-omkering" wordt een volledige omkering van de manoeuvre
uitgevoerd.
Bij de derde opeenvolgende ingreep wordt een korte omkering uitgevoerd.
A
B
C
D
- Pause +
Speed
Force LowS. LowF.
IBT4N
CL
OP
RX
SbS
PH2
PH

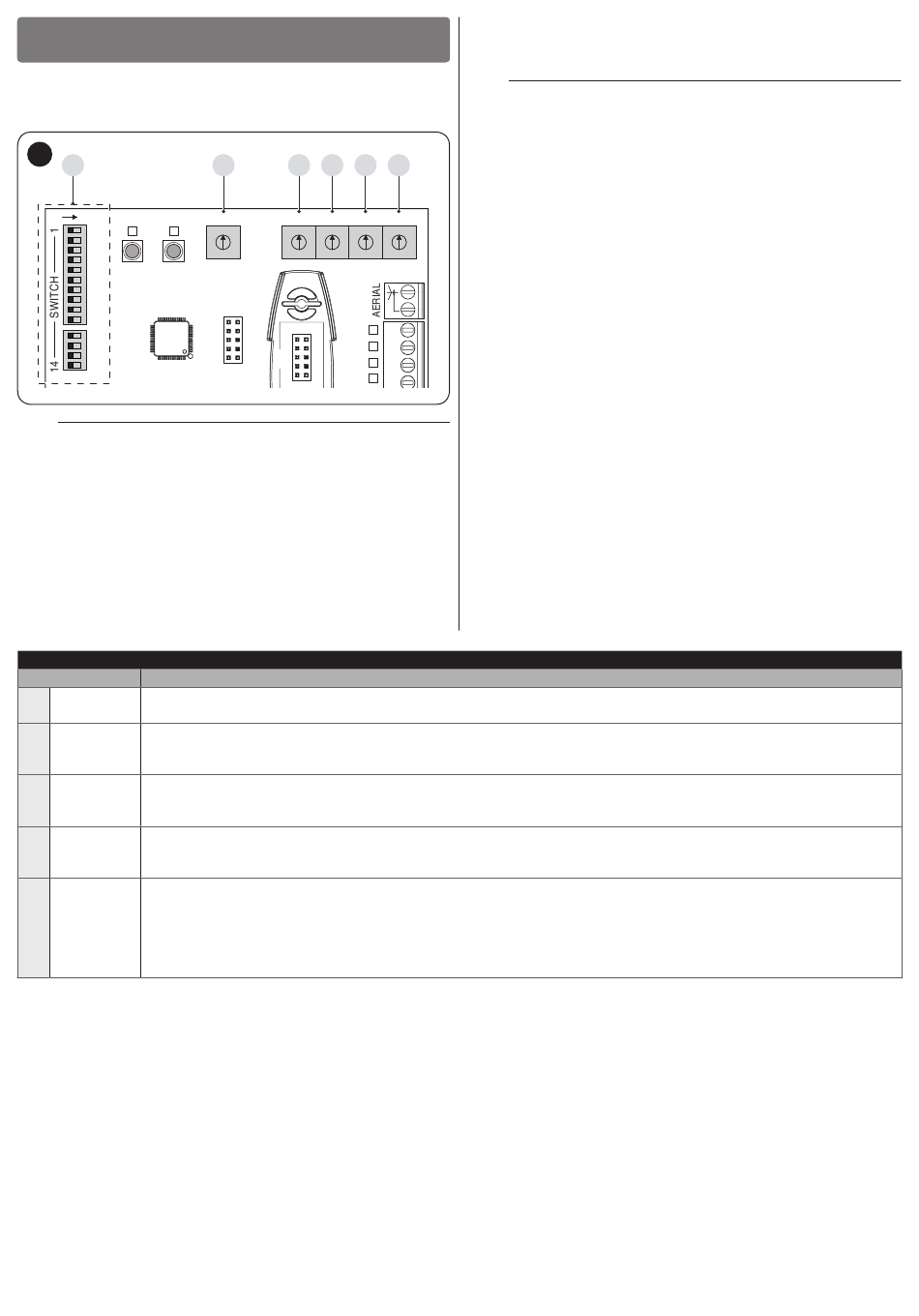

7.1 AFSTELLING VAN DE TRIMMERS
Op de besturingseenheid zitten vijf trimmers (zie "Afbeelding 41")
die beschreven worden in de volgende tabel.
m
Om de afstelling van de trimmers van kracht te la-
ten worden, moeten de switches 13 en 14 vóór de
afstelling worden ingesteld op 'OFF', en weer wor-
den teruggezet op 'ON' na de afstelling.
E
Om het effect van de instellingen van de trimmers te beoordelen,
wordt geadviseerd om de barrière met slagboom enige openings-
en sluitingsmanoeuvres uit te laten voeren.
Voer deze operatie met de hand uit (bij persoon aanwezig-be-
diening):
1.
stel de switches 13 en 14 (A) in op 'OFF'
2.
als deze procedure voor de eerste keer wordt uitgevoerd,
moeten alle trimmers halverwege het traject worden inge-
steld
15
3.
laat de slagboombarrière (zowel vanuit geopende als van-
14
uit gesloten stand) enkele manoeuvres uitvoeren door mid-
13
del van de inrichtingen die verbonden zijn met de ingangen
12
Stap-voor-Stap, Openen en Sluiten: controleer of de bewe-
ging van de slagboom begint met een versnellingsfase, ge-
volgd door een constante snelheid, en 20° voor de mecha-
nische aanslag begint met de vertragingsfase
4.
laat de bedieningstoets los om de manoeuvre onmiddellijk te
stoppen: als de ingang SbS (stap-voor-stap) als commando
wordt gebruikt, is de eerste beweging na een stopzetting
een openingsmanoeuvre
5.
regel de trimmers zo dat de werking van de automatisering
is zoals gewenst
6.
stel de switches 13 en 14 (A) weer in op 'ON'.
Tabel 5
NEDERLANDS – 21
