Nice WIDE S Handleiding Voor Installatie En Gebruik pagina 31

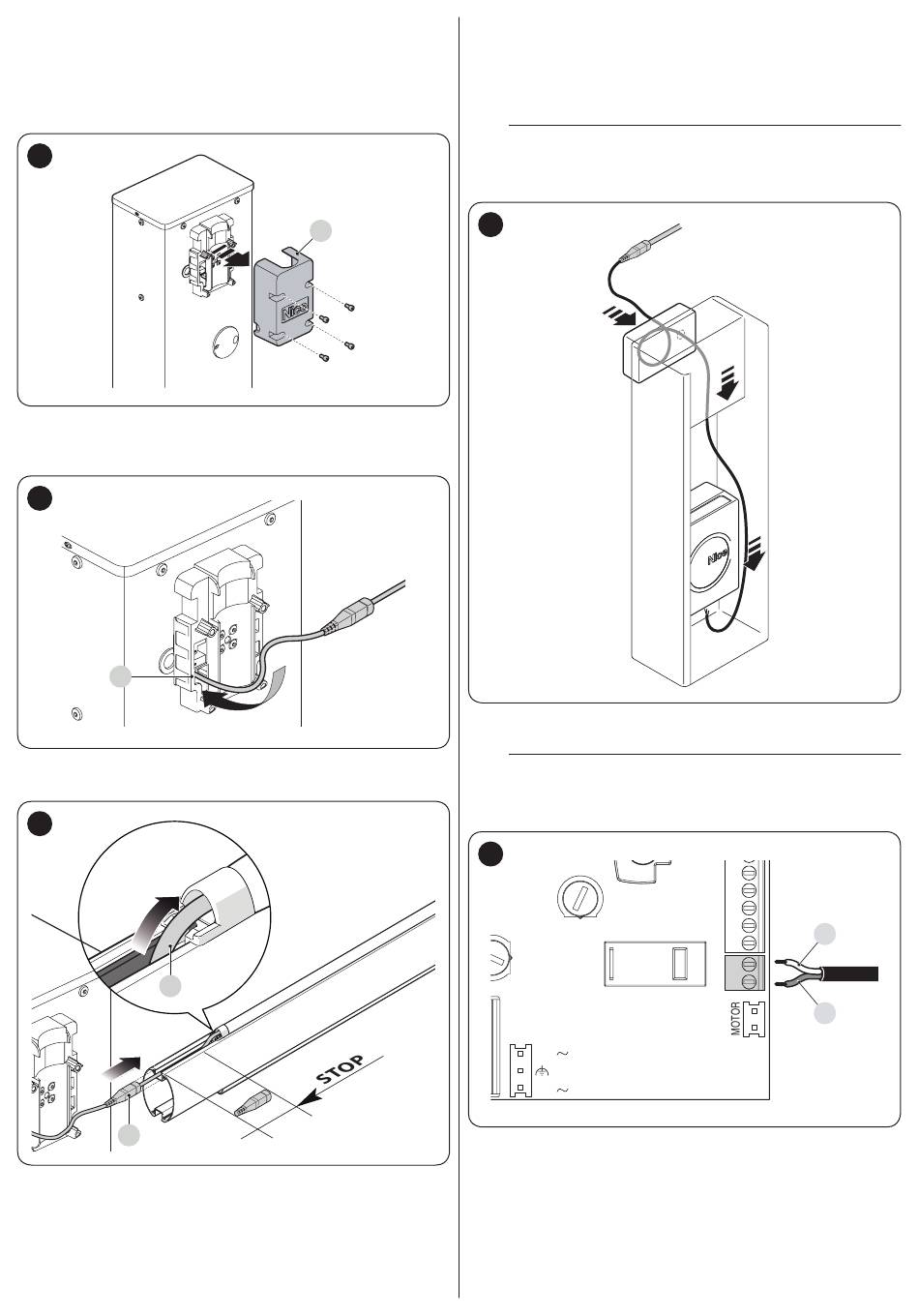

9.4 AANSLUITEN LICHTEN VAN DE SLAGBOOM
(OPTIONEEL ACCESSOIRE)
Teneinde de installatie uit te voeren:
1.
doe de slagboom in de verticale stand
2.
draai de 4 schroeven los van het deksel van de slagboom-
bedekking (A)
53
3.
verwijder de slagboom tijdelijk
4.
steek de kabelgeleider door de opening (B) die hier speciaal
voor is gemaakt
54
B
5.
steek de lichtkabel (C) in het stootrubber; gebruik eventueel
een sonde om de handeling te vergemakkelijken
55
C
C
6.
7.
a
56
A
8.
m
57
Fuse F8A
als het nodig is, kunt u de lichtkabel afsnijden, alleen op een
van de twee plekken die door het speciale teken zijn aange-
geven. Na het snijden moet u de dop van het afgesneden
uiteinde verplaatsen om het nieuwe uiteinde af te sluiten
steek de kabel van de bekabeling eerst door de opening op
de slagboomhouder en daarna door de opening op de kast
laat een stuk kabel over in de slagboomhouder, zo-
dat de slagboom kan draaien zonder dat de kabel
teveel gespannen raakt.
sluit de lichtkabel aan op de klemmen 3-4 op de besturing-
seenheid
De uitgang heeft twee polariteiten: als de lichten
niet aangaan zoals u heeft geprogrammeerd, dan
moeten de kabels op de klem omgewisseld worden.
Fuse F1A
24V
24V
10
9
8
7
6
-
5
4
3
+
NEDERLANDS – 31
