EINDTEST EN INBEDRIJFSTELLING
7
EINDTEST EN INBEDRIJFSTELLING
Dit zijn de belangrijkste fasen bij de realisatie van de automatise-
ring om de maximale veiligheid van het systeem te garanderen.
De eindtest kan ook worden gebruikt om de inrichtingen van de
automatisering periodiek te controleren.
m
De testfasen en de inbedrijfstelling van de automa-
tisering moeten worden uitgevoerd door gekwa-
lificeerd en ervaren personeel, dat de benodigde
tests moet verrichten om de veiligheidsmaatrege-
len te controleren en dat tevens moet controleren
of de wetten, normen en regels op dit gebied in acht
worden genomen, in het bijzonder de eisen van de
norm EN 12445, die de testmethoden voor de con-
trole van automatiseringen voor poorten bepaalt.
De extra inrichtingen moeten aan een specifieke test worden on-
derworpen, om zowel de werking als de interactie met de bestu-
ringseenheid te controleren. Raadpleeg hiervoor dus de instructie-
handleidingen van de betreffende inrichtingen.
6.1 TEST
De test wordt als volgt uitgevoerd:
1.
controleer of alle informatie beschreven in het hoofdstuk
"ALGEMENE AANBEVELINGEN EN VOORZORGS-
MAATREGELEN VOOR DE VEILIGHEID" nauwkeurig in
acht is genomen
2.
controleer of de slagboom goed gebalanceerd is (zie para-
graaf "Balancering van de slagboom")
3.
controleer of de handmatige deblokkering goed werkt (zie
paragraaf "Handmatig ontgrendelen en vergrendelen
van de reductiemotor")
4.
gebruik de besturingsinrichtingen (zender, bedieningsknop,
sleutelschakelaar, etc.) om de tests uit te voeren voor het
openen, sluiten en stoppen van de slagboom, en te contro-
leren of de beweging ervan overeenkomt met de instelling.
Geadviseerd wordt om verschillende tests uit te voeren om
de beweging van de slagboom te beoordelen en te contro-
leren of er geen sprake is van montage- of afstellingsfouten
of ongewenste wrijving
5.
controleer alle veiligheidsinrichtingen in de installatie een
voor een om na te gaan of ze goed werken (fotocellen, con-
tactlijsten enz.) als een inrichting ingrijpt, knippert de led 'OK'
op de besturingseenheid 2 keer sneller om dit aan te geven
6.

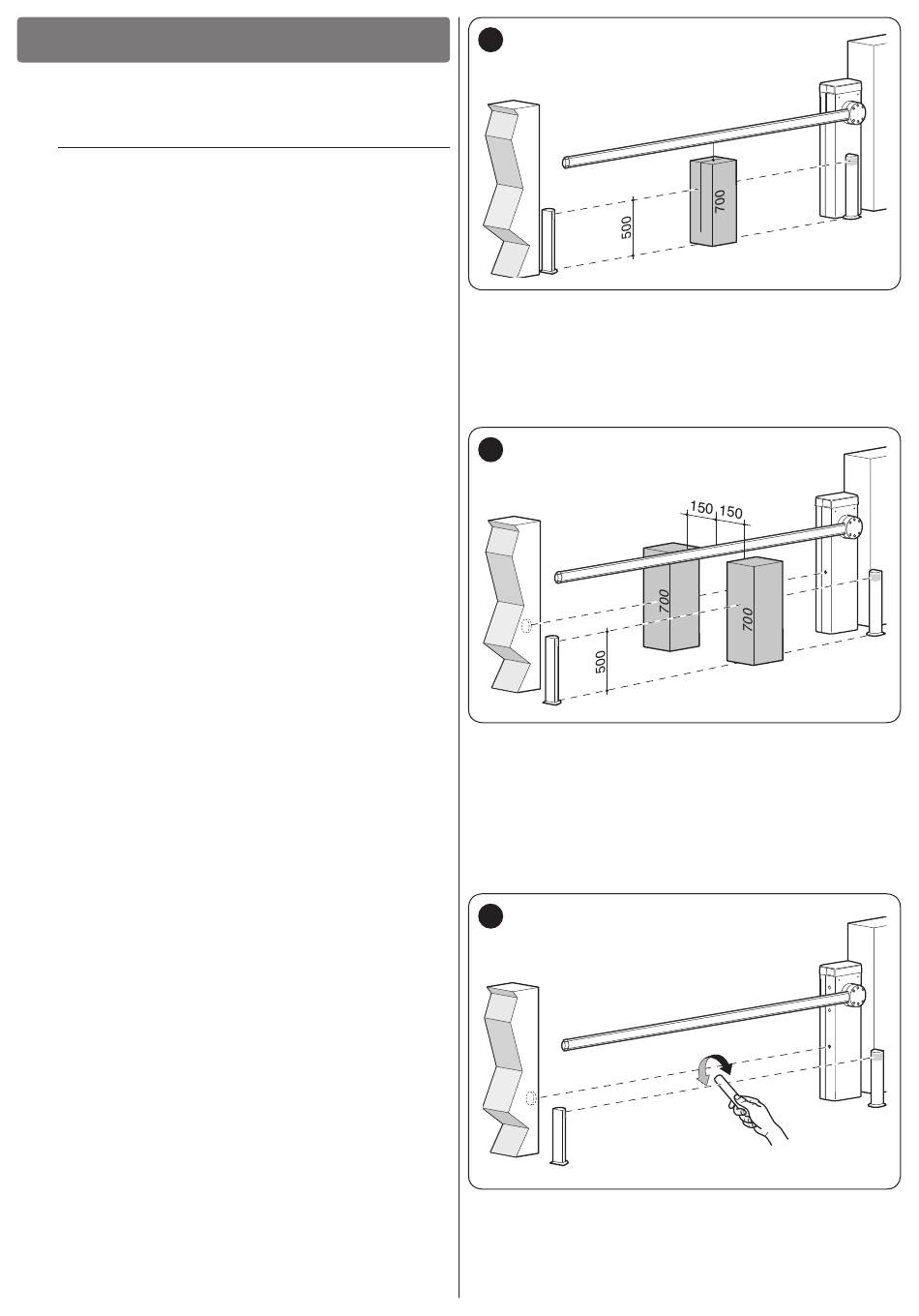

controleer op de volgende wijze de juiste werking van de
fotocellen:
– op basis van het feit of er een of twee koppels fotocellen
zijn geïnstalleerd, zijn er een of twee blokvormige elemen-
ten van niet-flexibel materiaal nodig (bv. houten panelen)
met een afmeting van 70x30x20 cm. Elk blokvormig ele-
ment moet drie zijden hebben (een voor elke dimensie)
van reflecterend materiaal (bv. spiegel of glanzend wit
gelakt) en drie zijden van mat materiaal (bv. mat zwart
gelakt). Voor de test met de fotocellen op 50 cm boven
de grond geplaatst, moet het blokvormige element op de
grond worden gezet. Voor de test met fotocellen op 1 m
boven de grond moet het 50 cm worden opgetild
– bij een test met één paar fotocellenmoet het testobject
exact onder het midden van de slagboom worden gezet
met de zijden van 20 cm naar de fotocellen toe, en over
de hele lengte van de slagboom worden verplaatst
37
– bij een test met twee paar fotocellenmoet de test eerst
met elk paar fotocellen afzonderlijk worden uitgevoerd
met 1 testobject, en vervolgens worden herhaald met 2
testobjecten; elk testobject moet zijdelings worden gepo-
sitioneerd ten opzichte van het midden van de slagboom,
op een afstand van 15 cm, en vervolgens over de hele
lengte van de slagboom worden verplaatst
38
– tijdens deze tests moet het testobject in elke willekeurige
positie over de hele lengte van de slagboom door de fo-
tocellen worden waargenomen
7.
controleer of er geen interferenties zijn tussen de fotocellen
en andere inrichtingen:
– met een cilinder (diameter 5 cm, lengte 30 cm) onder-
breekt u de optische as die het koppel fotocellen verbindt.
Schuif hem eerst voorbij de fotocel TX, daarna voorbij de
RX en uiteindelijk in het midden, tussen de twee fotocellen
39
2 0 0
3 0 0
2 0 0
3 0 0
2 0 0
3 0 0
NEDERLANDS – 19
