Nice WIDE S Handleiding Voor Installatie En Gebruik pagina 28

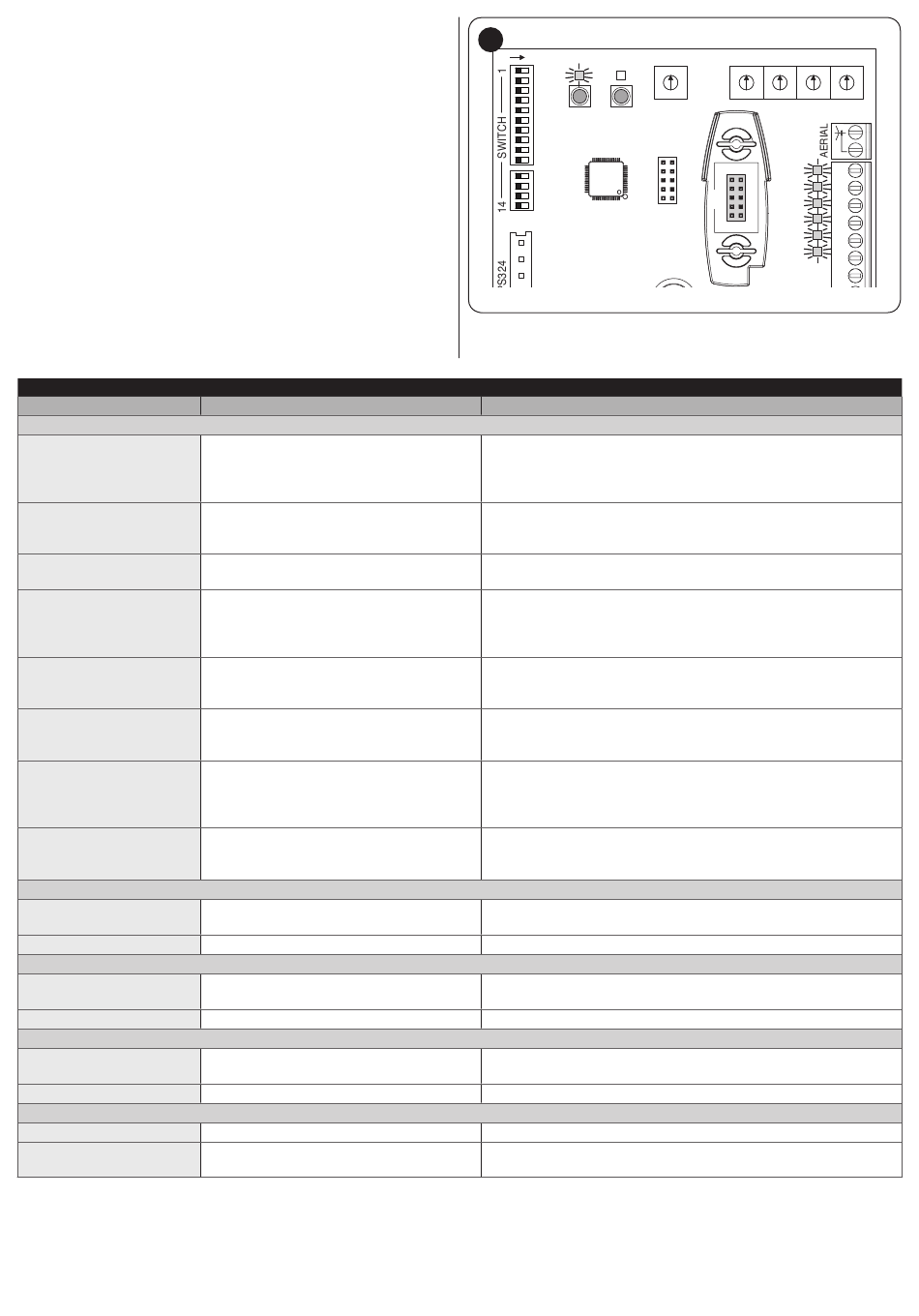

8.2 SIGNALERINGEN OP DE
BESTURINGSEENHEID
De leds van de klemmen op de besturingseenheid zenden speciale
signalen uit om zowel de normale werking als eventuele storingen
aan te geven.
In de volgende tabel worden de oorzaak en oplossing voor elk type
signalering beschreven.
LEDS VAN DE KLEMMEN OP DE BESTURINGSEENHEID
Status
Led OK
Uit
Aan
1 knippersignaal per
seconde
2 snelle knippersignalen
pauze van 1 seconde
2 snelle knippersignalen
3 snelle knippersignalen
pauze van 1 seconde
3 snelle knippersignalen
4 snelle knippersignalen
pauze van 1 seconde
4 snelle knippersignalen
5 snelle knippersignalen
pauze van 1 seconde
5 snelle knippersignalen
6 snelle knippersignalen
pauze van 1 seconde
6 snelle knippersignalen
Led ALT
Uit
Aan
Led PH
Uit
Aan
Led PH2
Uit
Aan
Led SbS
Uit
Aan
28 – NEDERLANDS
Betekenis
Storing
Ernstige storing
Alles in orde
Activering van een fotocel
Obstakel langs het traject van de ene
eindaanslag naar de andere
Activering van de ALT-ingang
De manoeuvre start niet of stopt
door een hardwareprobleem in het
commandostadium van de motor
De maximumlimiet van de
bedrijfstemperatuur is overschreden
Activering van een van de inrichtingen die
aangesloten zijn op de ALT-ingang
Alles in orde
Activering van een van de inrichtingen die
aangesloten zijn op de PHOTO-ingang
Alles in orde
Activering van een van de inrichtingen die
aangesloten zijn op de PHOTO2-ingang
Alles in orde
Alles in orde
Activering van de ingang Stap-voor-stap
46
ON
OK
R
- Pause +
PROG RADIO
IBT4N
Fuse F1A
Mogelijke oplossing
Controleer of er voeding is; controleer of de zekeringen niet
gesprongen zijn; is dat wel zo, achterhaal dan de oorzaak van
het defect en vervang de zekeringen door nieuwe met dezelfde
stroomwaarde.
Er is een ernstige storing; probeer de besturingseenheid enkele
seconden uit te schakelen; als de storing aanhoudt, is er een
defect en moet de elektronische printplaat worden vervangen.
Normale werking van de besturingseenheid.
Bij het begin van het manoeuvre geven één of meer fotocellen
geen toestemming voor de manoeuvre; controleer of er obstakels
zijn. Dit is normaal tijdens de beweging als er inderdaad een
obstakel aanwezig is.
Tijdens de beweging hebben de motoren een grotere kracht
ondervonden. Zoek de oorzaak ervan op en verhoog eventueel
het krachtniveau van de motoren.
Aan het begin van of tijdens de beweging is een van de
inrichtingen die verbonden is met de ALT-ingang in werking
getreden. Zoek de oorzaak hiervan op.
Wacht tenminste 30 seconden en probeer dan opnieuw een
instructie te geven; schakel eventueel ook de voeding uit. Als de
toestand blijft bestaan, kan er sprake zijn van een ernstige storing
en moet de elektronische printplaat worden vervangen.
Wacht enkele minuten, zodat de temperatuur weer onder de
maximumlimiet komt.
Controleer de inrichtingen die zijn aangesloten op de ALT-ingang.
Stop-ingang actief.
Controleer de inrichtingen die zijn aangesloten op de ingang
PHOTO.
Foto-ingang actief.
Controleer de inrichtingen die aangesloten zijn op de ingang
PHOTO2.
Ingang Foto2 actief.
Ingang Stap-voor-stap niet actief.
Het is normaal als een van de inrichtingen die aangesloten zijn op
de ingang Stap-voor-stap actief is.
Speed
Force LowS. LowF.
15
CL
OP
14
RX
SbS
13
PH2
12
PH
11
ALT
10
9
8
Tabel 11
