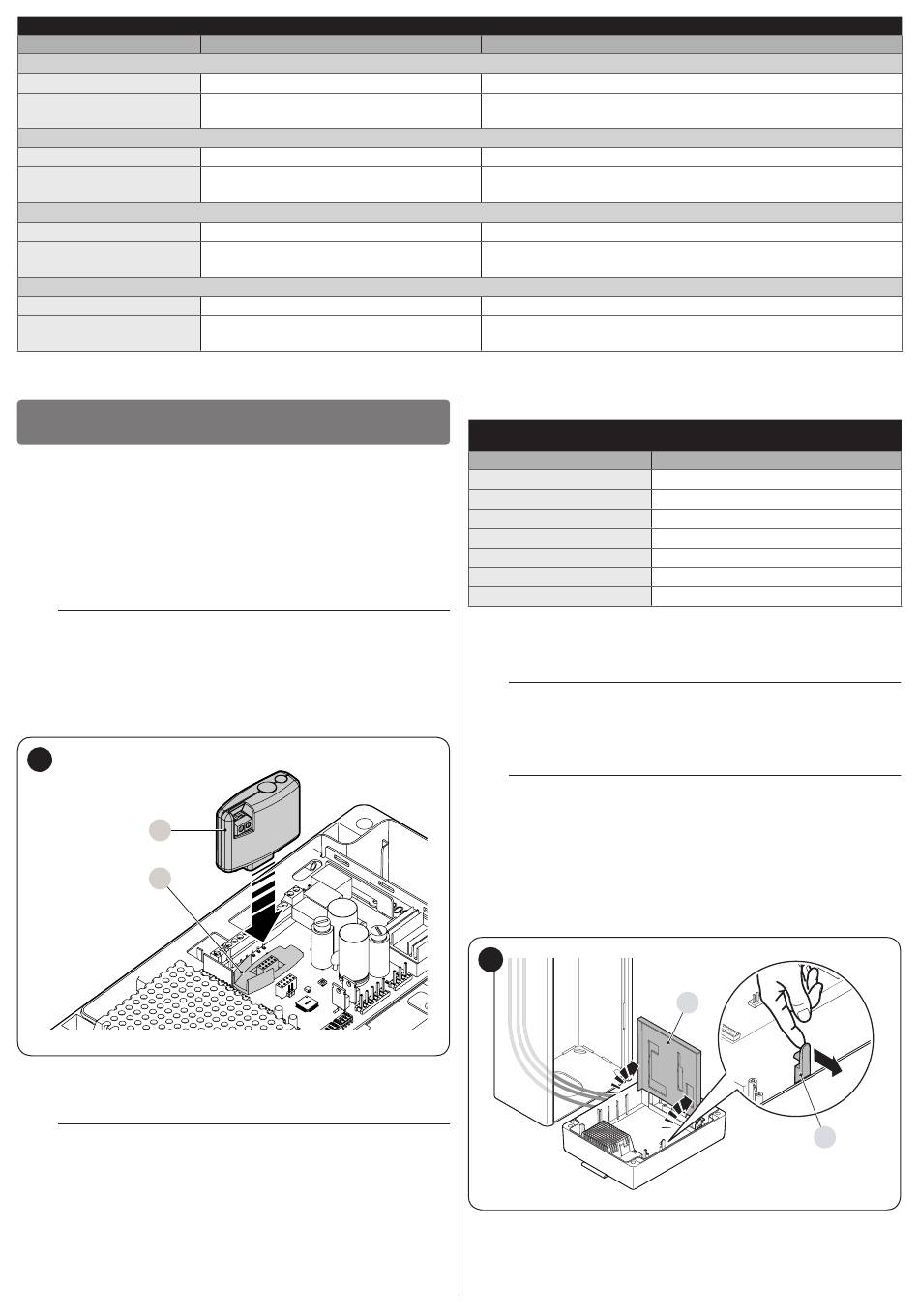

Nice WIDE S Handleiding Voor Installatie En Gebruik pagina 29
LEDS VAN DE KLEMMEN OP DE BESTURINGSEENHEID
Status
Led OP
Uit
Aan
Led CL
Uit
Aan
Led FCA
Uit
Aan
Led FCC
Uit
Aan
VERDERE INFORMATIE
9
(Accessoires)
10
VERDERE INFORMATIE (Accessoires)
9.1 AANSLUITING VAN EEN RADIO-ONTVANGER
VAN HET TYPE SM
De besturingseenheid heeft een aansluiting voor radio-ontvangers
met SM-connector (optionele accessoires) die tot de familie SMXI
of OXI, enz., behoren. Met deze radio-ontvangers kan de bestu-
ringseenheid op afstand worden bediend door middel van zenders
die op de ingangen van de besturingseenheid werken.
f
Voordat er een ontvanger wordt geïnstalleerd moet
de elektrische voeding naar de besturingseenheid
uitgeschakeld worden.
Een ontvanger wordt als volgt geïnstalleerd ("Afbeelding 47"):
1.
plaats de ontvanger (A) in de hiervoor bedoelde ruimte (B) op
de elektronische printplaat van de besturingseenheid.
47
A
B
In "Tabel 12" wordt de overeenstemming beschreven tussen de
uitgang van de radio-ontvanger en de instructie die de motor zal
uitvoeren:
l
Zie voor meer informatie de specifieke handleiding
van de ontvanger.
Betekenis
Alles in orde
Activering van de ingang Openen
Alles in orde
Activering van de ingang Sluiten
Eindaanslag ingegrepen
Eindaanslag niet ingegrepen
Eindaanslag ingegrepen
Eindaanslag niet ingegrepen
Mogelijke oplossing
Ingang Openen niet actief.
Het is normaal als een van de inrichtingen die aangesloten zijn op
de ingang Openen actief is.
Ingang Openen niet actief.
Het is normaal als een van de inrichtingen die aangesloten zijn op
de ingang Sluiten actief is.
De slagboom bevindt zich in de geopende stand.
De slagboom bevindt zich in een andere positie van de geopende
stand.
De slagboom bevindt zich in de gesloten stand.
De slagboom bevindt zich in een andere positie van de gesloten
stand.
SMXI / SMXIS OF OXI / OXIFM / OXIT / OXITFM IN MODUS I OF
MODUS II
Uitgang ontvanger
Uitgang nr. 1
Uitgang nr. 2
Uitgang nr. 3
Uitgang nr. 4
Uitgang nr. 5
Uitgang nr. 6
Uitgang nr. 7
9.2 AANSLUITING EN INSTALLATIE VAN DE
BUFFERBATTERIJ
f
De elektrische aansluiting van de batterij op de be-
sturingseenheid mag pas worden uitgevoerd nadat
alle installatie- en programmeerfasen zijn voltooid,
aangezien de batterij voor noodvoeding zorgt.
f
Voordat er een bufferbatterij wordt geïnstalleerd
moet de elektrische voeding naar de besturing-
seenheid uitgeschakeld worden.
De batterij wordt als volgt geïnstalleerd en aangesloten:
1.
koppel de box van de besturingseenheid los van zijn positie
2.
open de box
3.
open het batterijvak door de sluiting (A) los te maken en het
gedeelte (B) op te tillen
48
Instructie
"Stap-voor-stap"
"Stop"
"Openen"
"Sluiten"
Gebruikerslicht
Radiokanaal 1
Radiokanaal 2
B
A
NEDERLANDS – 29
Tabel 12
