Produktbeskrivning

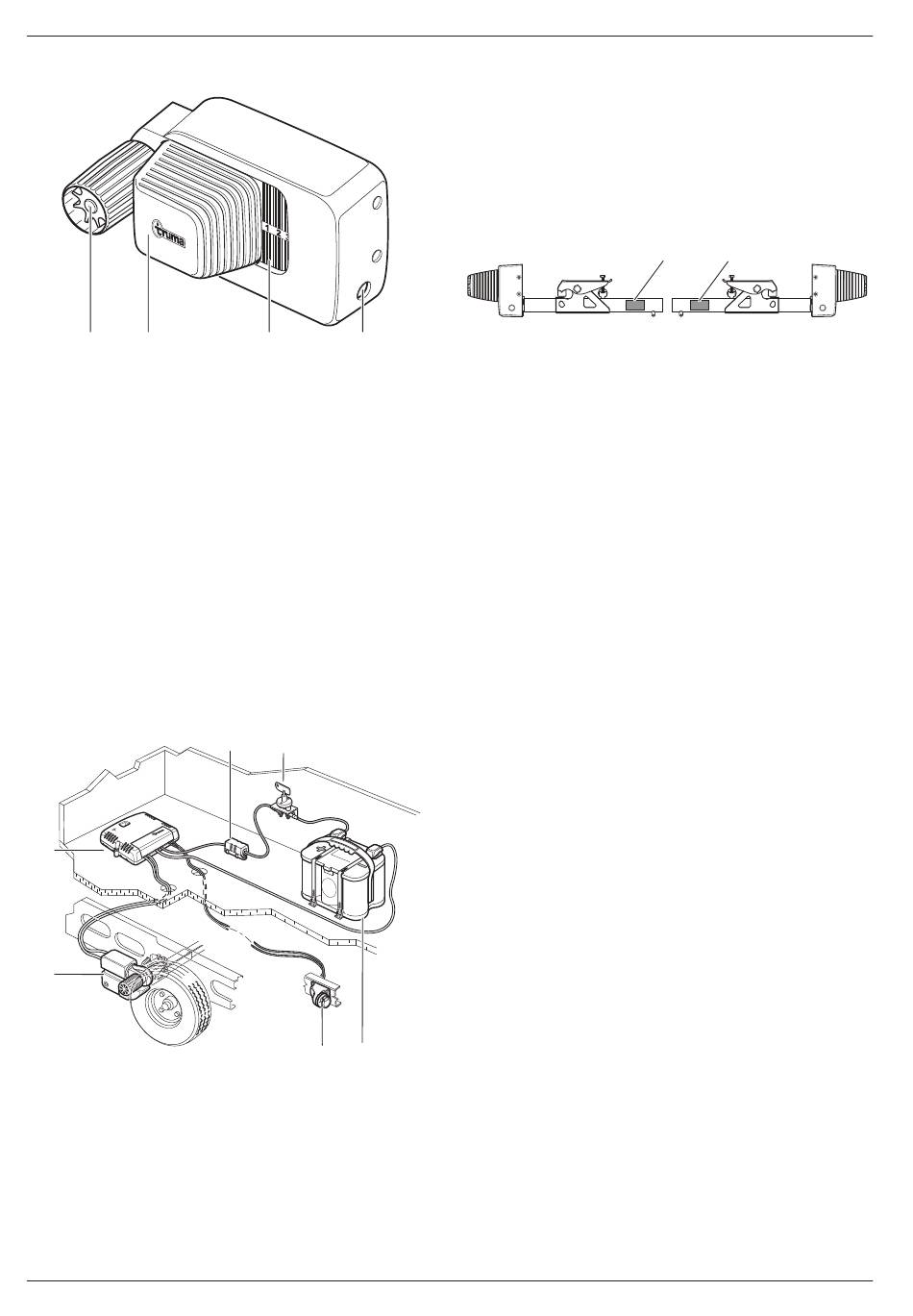

4.3.2 Drivenhetens konstruktion
1
2
Afb� 2
1
Drivrulle
2
Elmotor
3
Statusindikering fram-/bortsvängning
4
Anordning nödbortsvängning
4.3.3 Spänningsförsörjningens konstruktion
VARNING
Brandrisk p.g.a. övertäckt styrenhet inne i
husvagnen
Om styrenheten inte ventileras tillräckligt kan
styrenheten överhettas under drift�
Ventilera styrenheten ordentligt�
Täck inte över styrenheten�
Figuren är ett exempel� Vid behov kan det finnas en
andra styrenhet, ytterligare drivenheter, ett säkerhet-
suttag eller en batterifrånskiljare�
1
2
Afb� 3
1
Styrenhet
2
Manövreringssystem
3
Säkerhetsuttag
4
Batteri
5
Batterifrånskiljaren
6
Säkring
46
SV
3
4
6
5
4
3
4.4
Produktbeteckning
Enhetstyp och serienummer är tryckta på typskyltar�
Typskyltar
Typskyltarna på drivenheterna är placerade till vänster
och till höger på fäströren�
För att garantera giltigheten hos det nationella typgod-
kännandet (ABE), måste typskyltarna sitta på fäströren�
Afb� 4
1
Typskylt
Styrenhetens typskylt finns på styrenhetens undersida�
Fjärrkontrollens typskylt finns i fjärrkontrollens batteri-
fack�
4.5
Funktion
Klara backar (max. stigningsförmåga)
Mover XT4 har konstruerats för att klara backar upp till
10 % vid 3 100 kg totalvikt på ett lämpligt underlag�
10 % lutning = 10 meters höjdskillnad på 100 meters
sträcka
När drivrullarna har svängts helt på däcken med hjälp
av fjärrkontrollen är manövreringssystemet driftklart�
Manövreringen sker uteslutande med fjärrkontrollen�
Den sänder radiosignaler till styrenheten� Ett separat
installerat 12 V-blysyrabatteri eller ett lämpligt blygel-
batteri (medföljer ej) försörjer styrenheten med ström�
4.6
Strömförsörjning
Läs bruksanvisningen och säkerhetsanvisningarna
noggrant innan idrifttagandet� Fordonets användare
ansvarar för att enheten hanteras rätt�
4.6.1 Energiförsörjning
För en optimal funktion rekommenderar vi Truma
PowerSet BC och ett av de effektstarka Optima® batte-
rierna�
Även monteringsbatterier med motsvarande kapaci-
tetsstorlek är lämpliga (se tabell nedan)� Monteringsbat-
terier är t�ex� installerade i husvagnar med självförsör-
jande strömförsörjning�
Batterier
Batteriet måste vara fulladdat (≥ 12 V) vid drift av
manövreringssystemet för att garantera en felfri drift av
manövreringssystemet�
Manövreringssystemet får inte användas med en ladda-
re som strömkälla�
Rekommenderad batterikapacitet
12-V-batteriet som används måste vara certifierat enligt
gällande nationella standarder och föreskrifter i använd-
ningslandet, och vara monterat enligt tillverkarens in-
stallationsföreskrifter� Batteriet måste vara dimensione-
rat enligt de tekniska kraven för manövreringssystemet�
Mover XT4
