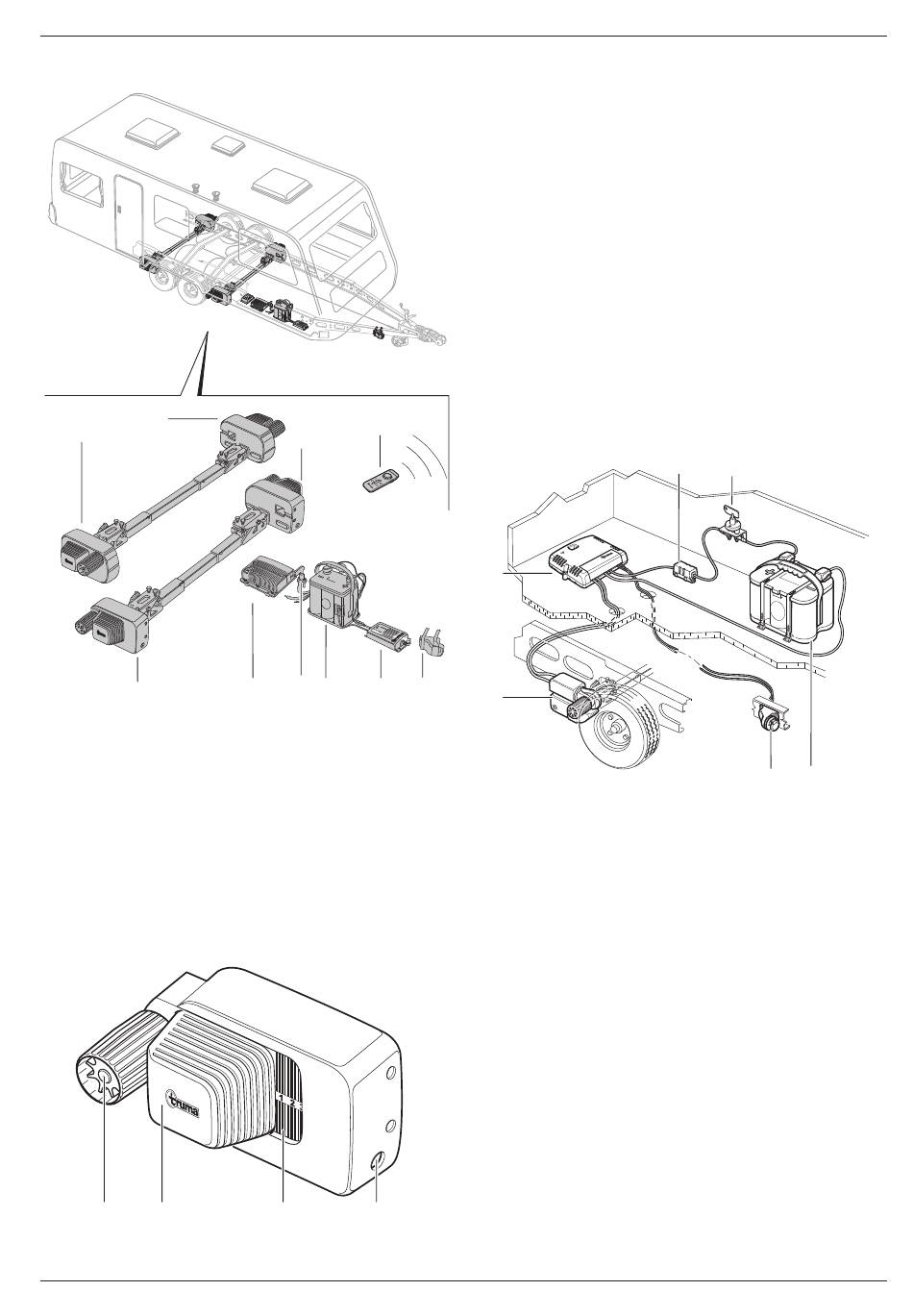

Fig� 1
1
Unidad de accionamiento A
2
Unidad de accionamiento B
3
Unidad de control
4
Seccionador de baterías
5
Batería
6
Cargador
7
Enchufe de seguridad
8
Mando a distancia
4.3.2 Estructura de la unidad de accionamiento
1
2
Fig� 2
60020-00242 ∙ 01 ∙ 07/2024
8
2
3
4 5
6
7
3
4
1
Rodillo impulsor
2
Motor eléctrico
3
Indicación de estado presión / separación
4
Dispositivo de giro de emergencia
4.3.3 Estructura de suministro de tensión
ADVERTENCIA
Peligro de incendio debido a las unidades
de control cubiertas en el interior de la
caravana.
Si la unidad de control no está suficientemente
ventilada, puede sobrecalentarse durante el
funcionamiento�
Ventilar suficientemente la unidad de control�
No cubra la unidad de control�
Representación de ejemplo� En caso necesario,
puede instalarse una segunda unidad de control,
unidades de accionamiento adicionales, una toma
de seguridad o un seccionador de baterías�
1
2
Fig� 3
1
Unidad de control
2
Sistema de maniobra
3
Enchufe de seguridad
4
Batería
5
Seccionador de baterías
6
Fusible
4.4
Etiquetado de los productos
El tipo de aparato y el número de serie están impresos
en las placas de características�
Placa de características
Las placas de características de las unidades de accio-
namiento están situadas a la izquierda y a la derecha de
los tubos de fijación�
Para garantizar la validez del permiso de utilización
general (ABE), las placas de características deben estar
presentes en los tubos de fijación�
Descripción del producto
6
5
4
3
