Truma Mover XT4 Gebruiksaanwijzing pagina 6
Beschikbare talen
Beschikbare talen

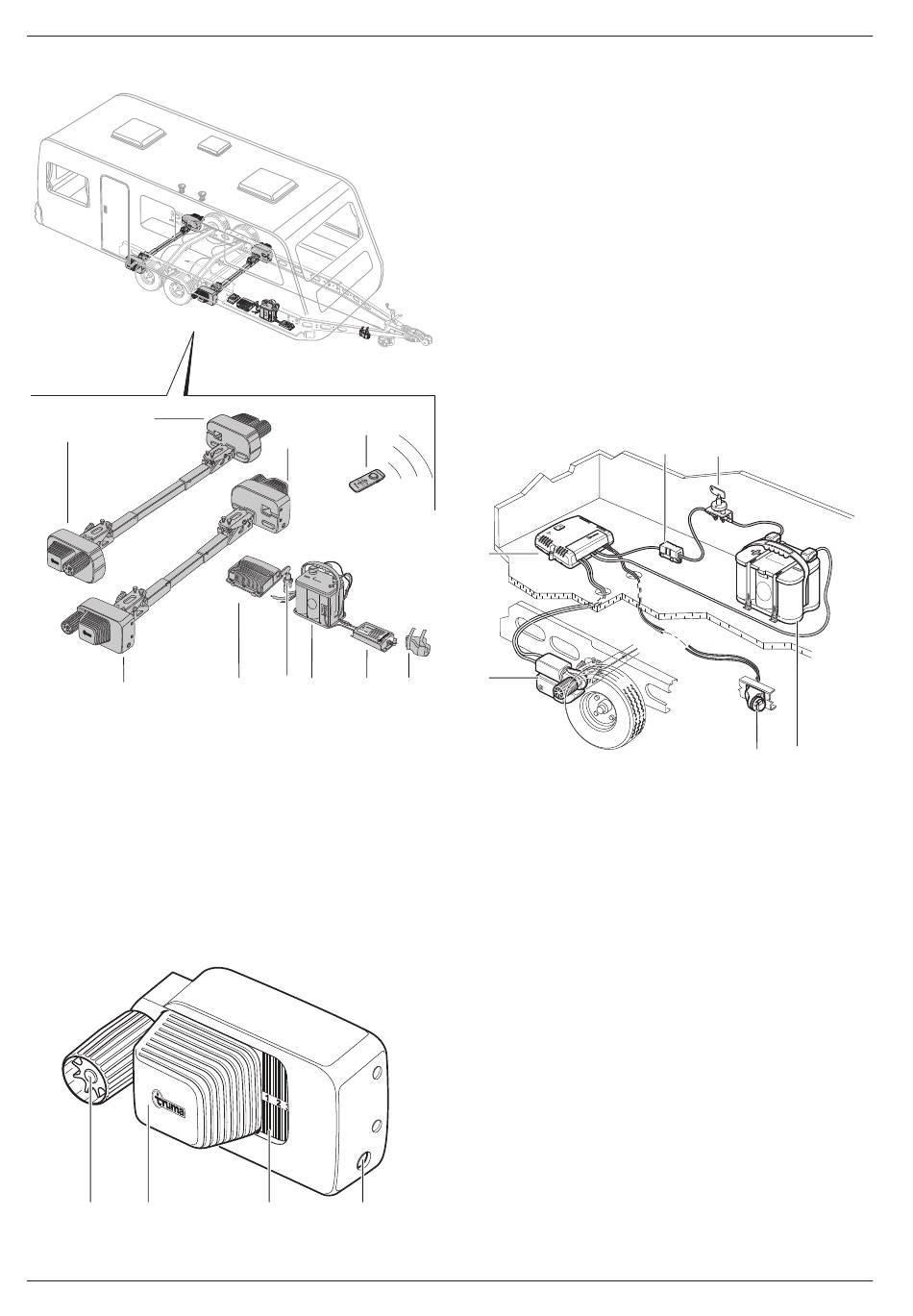

Productbeschrijving
1
2
1
Afb� 1
1
Aandrijfeenheid A
2
Aandrijfeenheid B
3
Besturing
4
Accuscheidingsschakelaar
5
Accu
6
Acculader
7
Veiligheidscontactdoos
8
Afstandsbediening
4.3.2 Opbouw aandrijfeenheid
1
2
Afb� 2
6
NL
8
2
3
4 5
6
7
3
4
1
Aandrijfrol
2
Elektromotor
3
Statusweergave aan-/vrijzetten
4
Inrichting nooduitzetting
4.3.3 Opbouw voeding
WAARSCHUWING
Brandgevaar door afgedekte besturing in
de binnenruimte van de caravan
Als de besturing niet voldoende wordt geven-
tileerd, kan de besturing tijdens het gebruik
oververhit raken�
Ventileer de besturing voldoende�
Dek de besturing niet af�
Voorbeeldweergave Indien nodig kunnen een twee-
de besturing, extra aandrijfeenheden, een veilig-
heidsstopcontacten of een accuscheidingsschake-
laar worden gemonteerd�
1
2
Afb� 3
1
Besturing
2
Manoeuvreersysteem
3
Veiligheidscontactdoos
4
Accu
5
Accuscheidingsschakelaar
6
Zekering
4.4
Product-ID
Het type apparaat en het serienummer staan op de
typeplaten�
Typeplaatjes
De typeplaten van de aandrijfeenheden bevinden zich
links en rechts van de bevestigingsbuizen�
Om de geldigheid van de algemene typegoedkeuring
(ABE) te garanderen, moeten de typeplaten op de be-
vestigingsbuizen aanwezig zijn�
Mover XT4
6
5
4
3
60020-00242 ∙ 01 ∙ 07/2024
