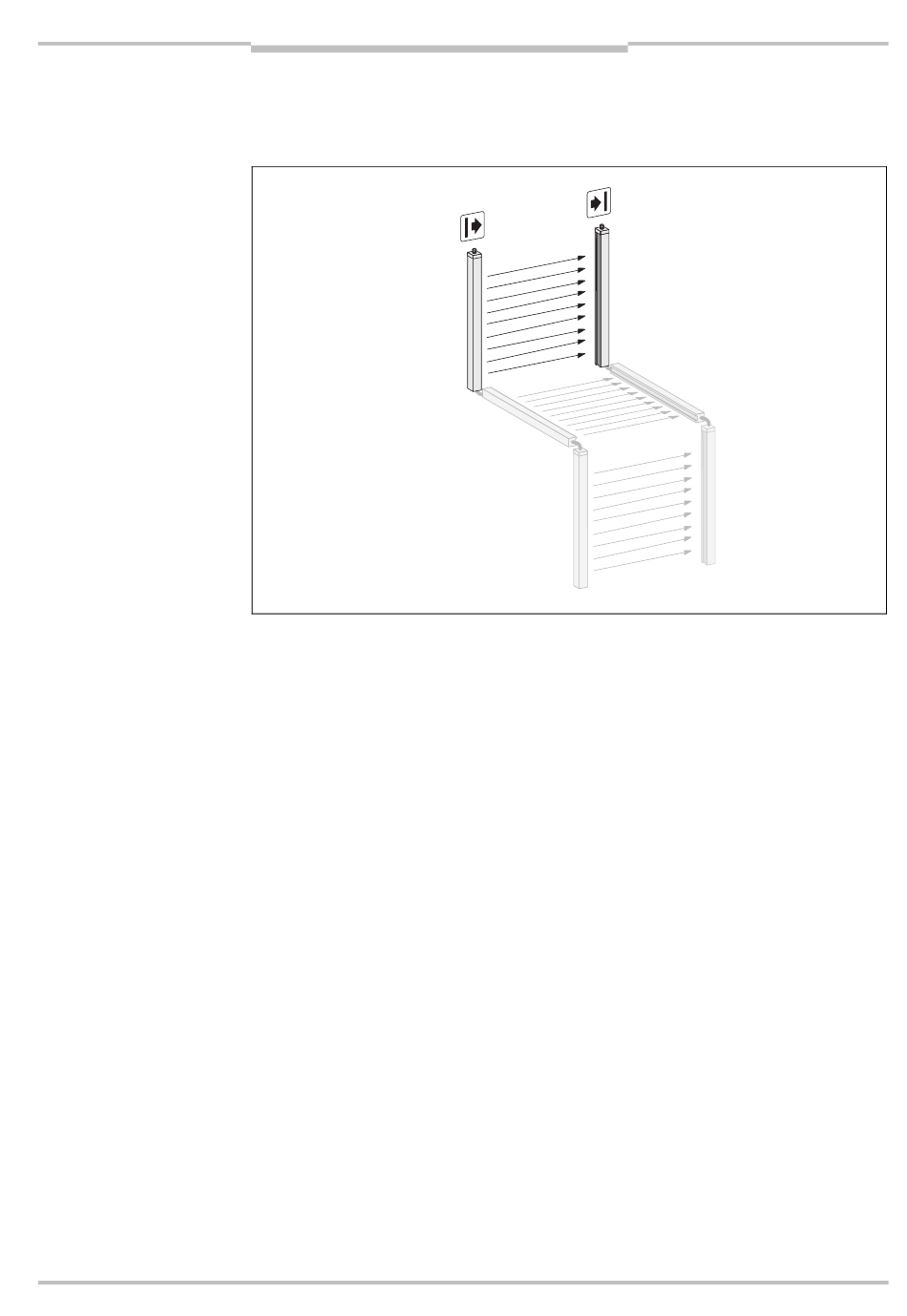

Afb. 1: Apparaat
mogelijkheden van de C4000
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Productbeschrijving
3.2

Werking van het apparaat

3.2.1

Apparaat mogelijkheden

Host zonder
uitbreidingsaansluiting of
* bij aangesloten guest 1 *
met uitbreidingsaansluiting
Optioneel: 1. Guest-systeem
zonder uitbreidingsaan-
sluiting of – bij aangesloten
guest 2 – met
uitbreidingsaansluiting
Optioneel: 2. Guest-systeem
met of zonder uitbreidings-
aansluiting
U vindt het informatieblad in hoofdstuk 11 „Technische gegevens" op pagina 74. Afbeel-
dingen met maten vindt u vanaf pagina 85.
3.2.2

Principe van het lichtscherm

Het veiligheids-lichtscherm C4000 bestaat uit een zend- en een ontvangsteenheid (Afb. 1).
Daartussenin ligt het beveiligde veld dat wordt gedefinieerd door de veldbeveiligings-
hoogte en de veldbeveiligingsbreedte.
De constructiegrootte bepaalt de veldbeveiligingshoogte van het betreffende systeem. De
exacte veldbeveiligingshoogte vindt u in Tab. 36 ff. in de paragraaf 11.5 „Maatschetsen"
vanaf pagina 85.
De veldbeveiligingsbreedte is de lengte van de lichtweg tussen de zender en de ontvanger
en mag de maximaal geoorloofde veldbeveiligingsbreedte niet overschrijden (zie „Techni-
sche gegevens" op pagina 74).
De zender en de ontvanger synchroniseren zichzelf automatisch op optische wijze. Een
elektrische verbinding tussen de beide componenten is niet noodzakelijk.
De C4000 is een modulair systeem. Alle optische en elektrische modules zitten in een
smal en tevens buigvast profiel.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Hoofdstuk 3
13
