Bedieningshandleiding
C4000 Standard/Advanced

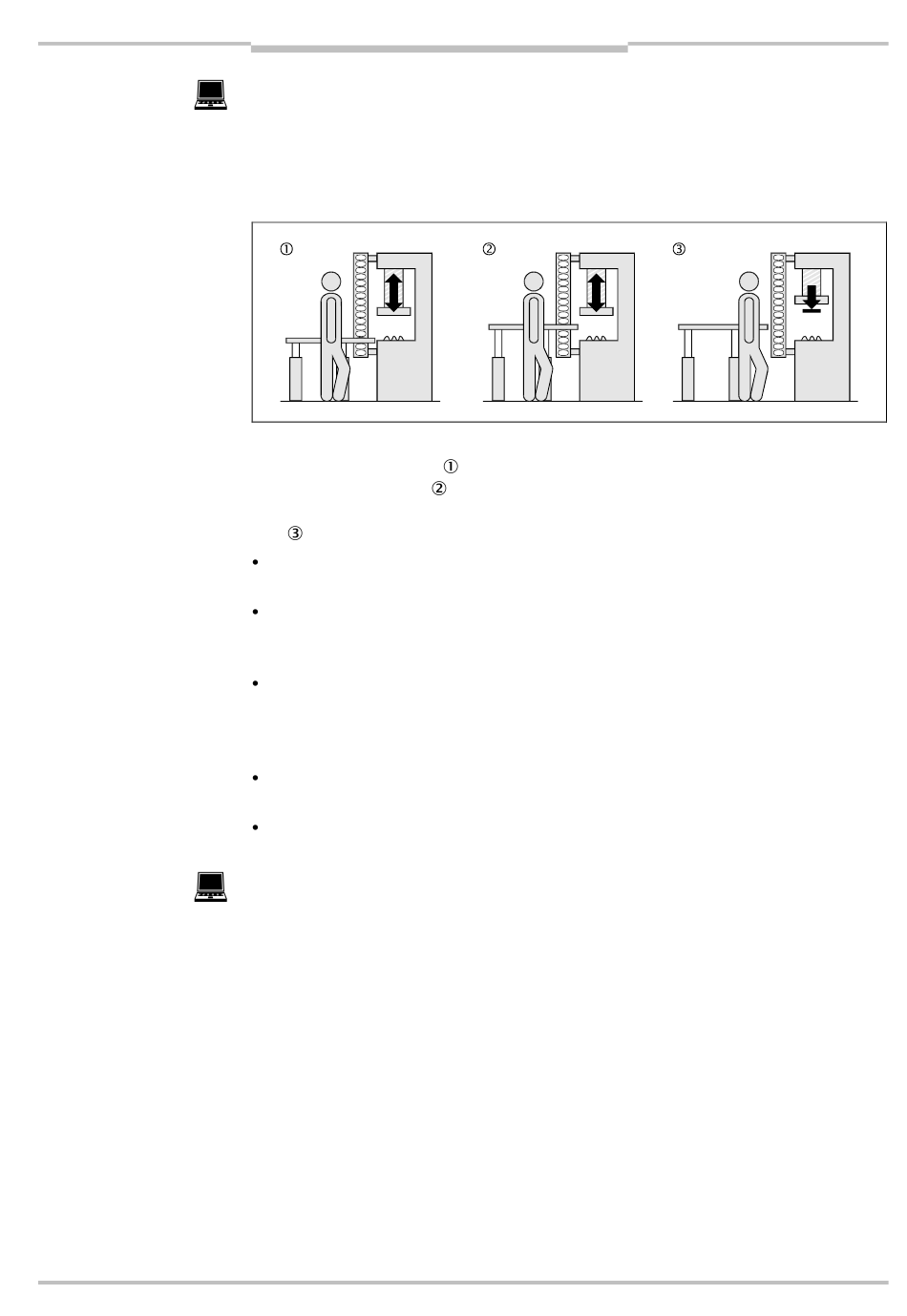

Afb. 16: Schematische
weergave van de beweeglijke
blindering
Opmerkingen
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Configureerbare functies
Apparaatsymbool C4000 Host (receiver), contextmenu Configuration draft, Edit, tabkaart
Blanking van het betreffende systeem, optie Type of blanking = fixed + increased size
tolerance. Hier kunt u de positie van de verhoogde groottetolerantie en de grootte van
deze zone direct in millimeter instellen.
4.8.2
Beweeglijke blindering
Het veiligheids-lichtscherm C4000 Advanced kan een zone van twee of meer naast elkaar
liggende stralen blinderen ( ). In tegenstelling tot de vaste blindering mag de geblindeer-
de zone echter bewegen ( ), zonder dat het veiligheids-lichtscherm op rood springt. Hier-
bij herkent het veiligheids-lichtscherm of het object zich in de geblindeerde zone bevindt of
niet ( , zogenaamde Objectbewaking, zie verder onderaan in deze paragraaf).
U kunt de functies Beweeglijke blindering met gedeeltelijke objectbewaking en Geredu-
ceerd oplossend vermogen (zie pagina 37) niet met elkaar combineren.
U moet voor beweeglijke zones met volledige objectbewaking telkens een groottetole-
rantie kiezen van –1 of –2 stralen, d.w.z. het geblindeerde object mag in totaal maxi-
maal 1 straal resp. 2 stralen kleiner worden.
Al naar gelang de voorgeconfigureerde groottetolerantie wordt het werkzame oplossen-
de vermogen aan de randen van de geblindeerde zone minder conform Tab. 11. Daa-
rom moet de beweeglijke zone altijd groter zijn dan het werkzame oplossend vermogen
aan de randen van de zone.
De grootte van de geblindeerde zone bij bewegende blindering met volledige object-
bewaking moet minstens gelijk zijn aan het werkzame oplossende vermogen.
De groottetolerantie van –2 stralen kan alleen worden toegepast op apparaten met een
fysisch oplossend vermogen van 14 mm en 20 mm.
Apparaatsymbool C4000 Host (receiver), contextmenu Configuration draft, Edit, tabkaart
Blanking van het betreffende systeem, optie Type of blanking = floating (full) or floating
(partial). Hier kunt u in millimeter direct de grootte van de zone instellen.
Objectbewaking
Ondanks de beweeglijke blindering van de zone controleert het veiligheids-lichtscherm of
er zich objecten in de zone met beweeglijke blindering bevinden. Daarom moet u voor
zones met beweeglijke blindering configureren, welke soort objectbewaking voor de zone
moeten gelden:
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Hoofdstuk 4
31
