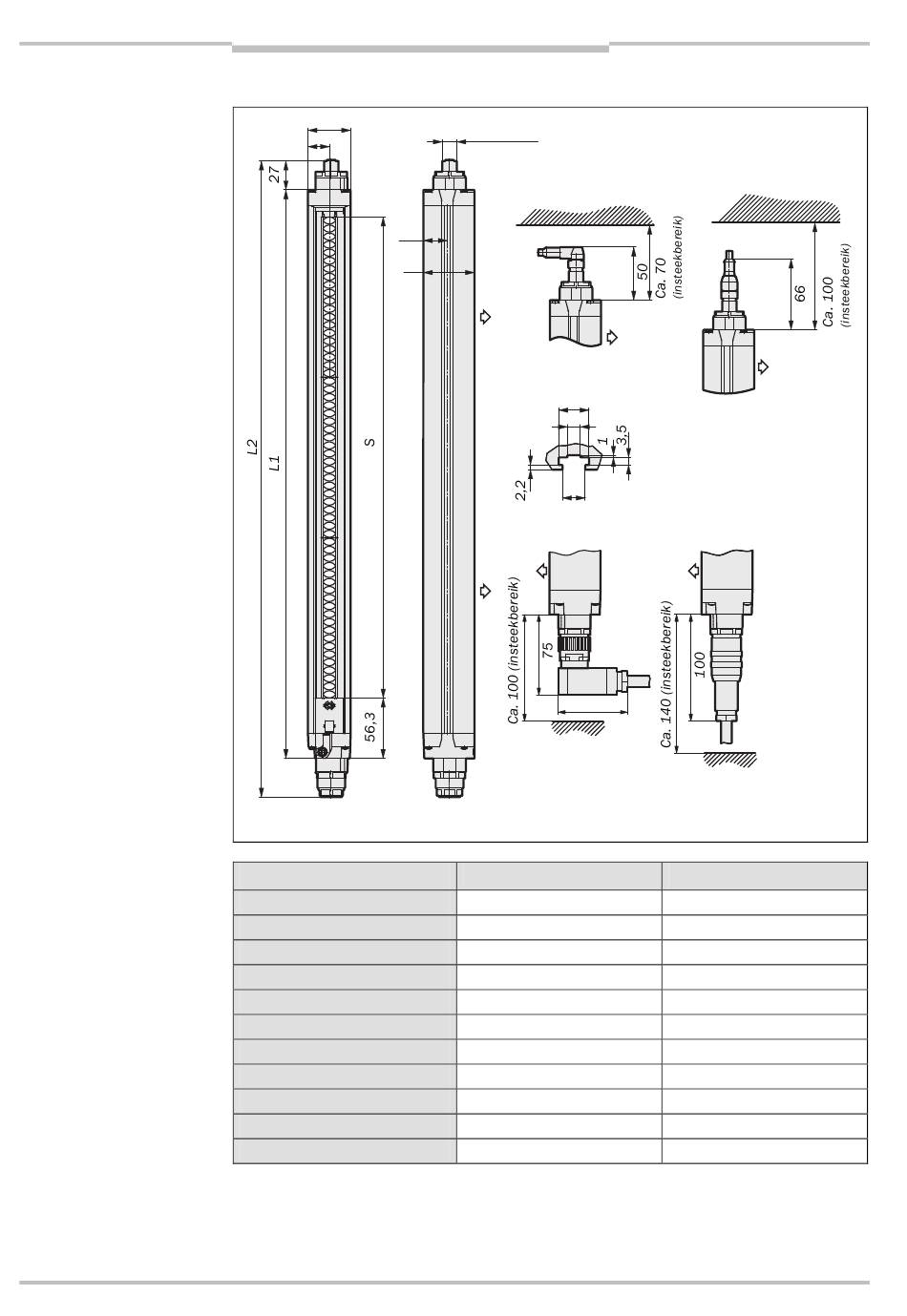

Afb. 47: Maatschets C4000
Standard/Advanced met
uitbreidingsaansluiting M12,
zender (mm)
Ontvanger spiegelbeeld
Tab. 39: Van de veld-
beveiligingshoogte
afhankelijke maten, C4000
Standard/Advanced met
uitbreidingsaansluiting M12
88
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Technische gegevens
11.5.4
C4000 Standard/Advanced met uitbreidingsaansluiting M12
40
20
22,4
48
Connector volgens DIN 43 651
(M26 × 11 + FA)
Veldbeveiligingshoogte S [mm]
300
450
600
750
900
1050
1200
1350
1500
1650
1800
Bus volgens DIN 43 651 (M12 × 7 + FA)
Schuifmoergroef
voor zijmontage
14
6
10,5
65
Connectoren M26 × 11 + FA met
Maat L1 [mm]
381
532
682
833
984
1134
1283
1435
1586
1736
1887
Bedieningshandleiding
C4000 Standard/Advanced
Connector M12 × 7 + FA
met crimpcontacten
crimpcontacten
Maat L2 [mm]
444
594
744
895
1046
1196
1346
1497
1649
1798
1949
