Bedieningshandleiding
C4000 Standard/Advanced
Opmerking

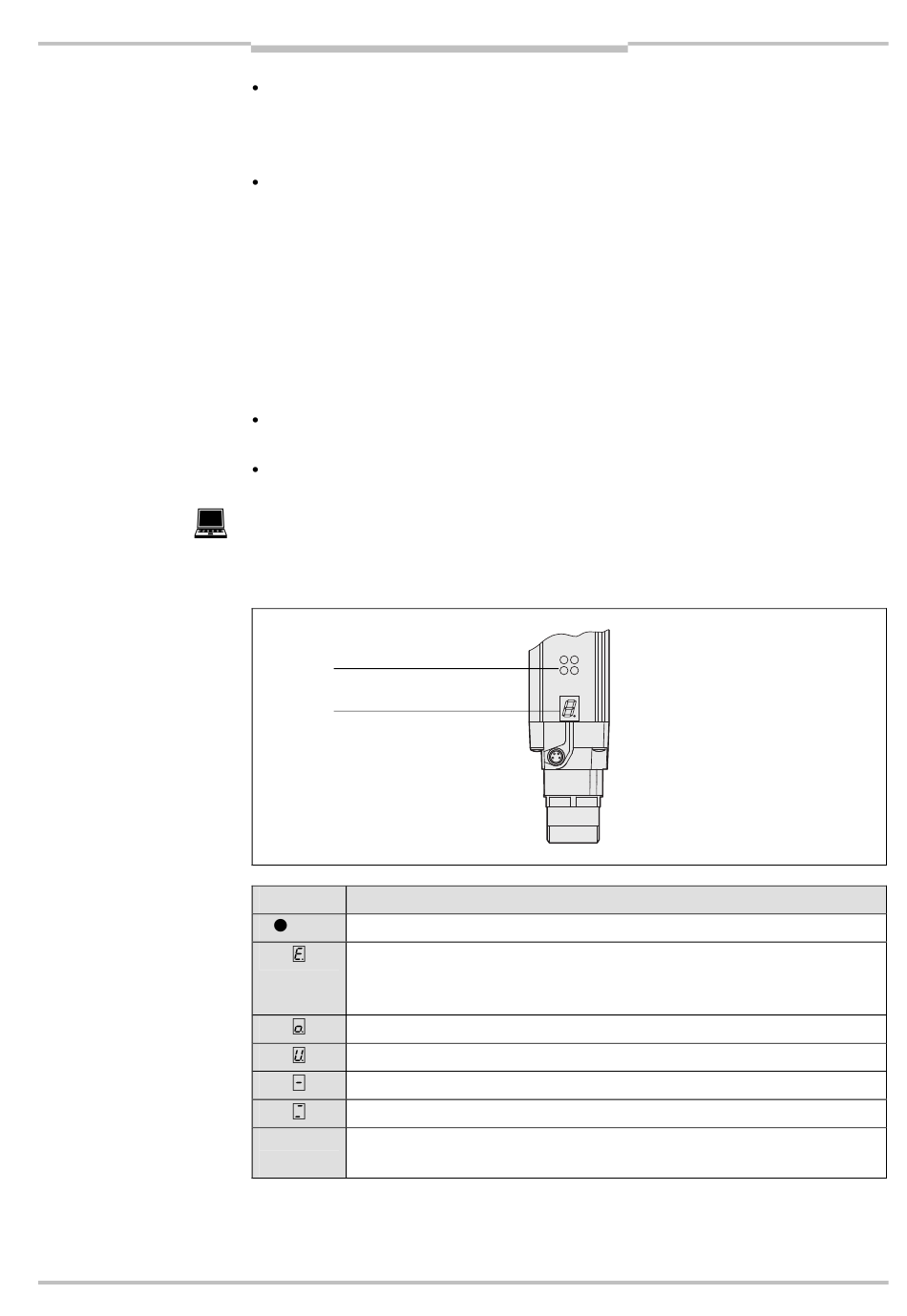

Afb. 7: Weergaven van de
zender
Tab. 2: Betekenis van de
bedrijfsweergaven van de
zender
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Productbeschrijving
De resetknop moet buiten de gevarenzone worden aangebracht en wel zodanig dat de
knop niet kan worden ingedrukt door iemand, die zich in de gevarenzone bevindt.
Bovendien moet de operator de gevarenzone bij het indrukken van de resetknop
volledig kunnen overzien.
Als de apparatuur wordt opgebouwd en gebruikt, moeten de geldende wettelijke en
ambtelijke bepalingen worden opgevolgd.
3.4
Weergave-elementen
De LED's en het 7-segment-display van de zender en de ontvanger signaliseren de
bedrijfsstatus van de C4000.
De cijferweergave van het 7?segment-display kan met behulp van de CDS (Configuration &
Diagnostic Software) 180° gedraaid worden. In dit geval verdwijnt de punt op het 7?seg-
ment-display:
Punt zichtbaar: De onderkant van de cijferweergave van het 7?segment-display wijst
naar de configuratie-aansluiting.
Punt niet zichtbaar: De onderkant van de cijferweergave van het 7?segment-display wijst
naar de LED-weergave.
Apparaatsymbool C4000 Host (receiver) of C4000 Host (sender), contextmenu Configu-
ration draft, Edit, optie 7-segment@display van het betreffende apparaat.
3.4.1
Bedrijfsweergaven van de zender
Geel
7-segment-display
Weergave
Betekenis
Geel
Voedingsspanning o.k.
Systeemfout. Onderbreek de voedingsspanning naar de C4000 gedurende
minstens 3 seconden. Als het probleem blijft bestaan, laat de eenheid dan
vervangen.
Het apparaat bevindt zich in de testmodus.
Ongecodeerde werking (alleen na het inschakelen)
Gebruik met codering 1 (alleen na het inschakelen)
Gebruik met codering 2 (alleen na het inschakelen)
Andere
Alle anderen weergaven zijn foutmeldingen. Kijk a.u.b. in het hoofdstuk
weergaven
„Foutdiagnose" op pagina 69.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Hoofdstuk 3
17
