Hoofdstuk 10

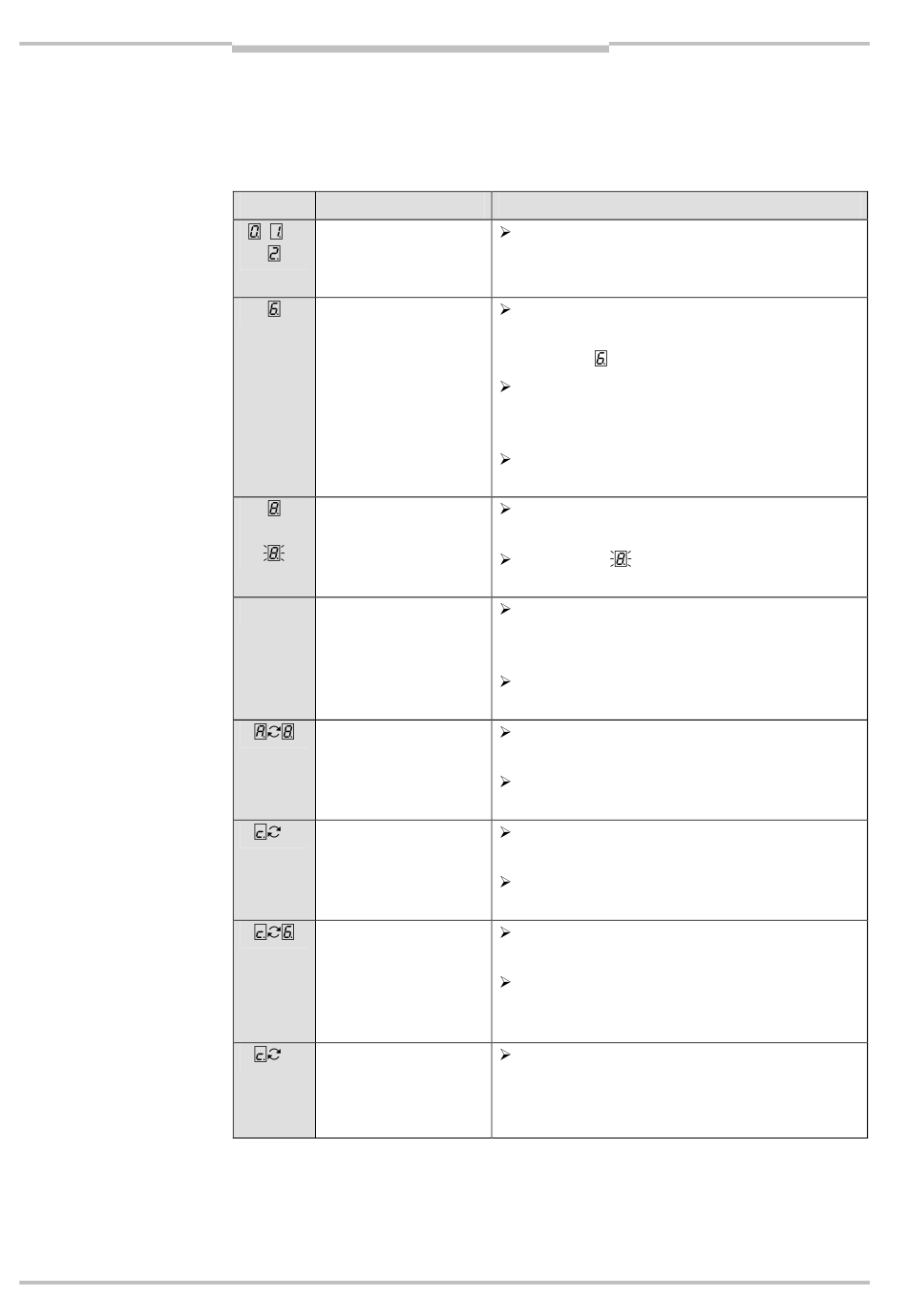

Tab. 25: Foutmeldingen van
het 7-segment-display
70
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Foutdiagnose
10.4 Foutmeldingen op het 7-segment-display
In deze paragraaf leggen wij uit wat de foutmeldingen van het 7-segment-display beteke-
nen en hoe u erop kunt reageren. Een beschrijving van het 7-segment-display vindt u in de
paragraaf 3.4 „Weergave-elementen" vanaf pagina 17.
Weergave
Mogelijke oorzaak
,
of
Onvoldoende afstelling
Configuratie niet
voltooid
Fout in de
of
relaiscontrole
Fout in de resetknop
De configuratie van
het aangesloten
schakelapparaat (bijv.
UE402) klopt niet
Meerdere bedrijfsmodi
!
geconfigureerd, maar
geen gekozen
Meerdere bedrijfsmodi
tegelijkertijd gekozen
"
Niet geconfigureerde
bedrijfsmodus
gekozen
Zo verhelpt u de fout
Stel de zender en de ontvanger opnieuw af (zie
pagina 63).
De melding verdwijnt na 2 minuten.
De weergave verdwijnt automatisch, als de
configuratie met succes is overgedragen.
Als weergave
niet verdwijnt:
Controleer dan de configuratie van het systeem
met behulp van de CDS (Configuration & Dia-
gnostic Software).
Draag de gecorrigeerde configuratie opnieuw
over aan het systeem.
Controleer de relais en de bedrading ervan en
verhelp de bedradingsfout als dat nodig is.
Bij weergave
schakelt u het apparaat uit en
opnieuw in.
Controleer of de resetknop naar behoren werkt.
De knop is misschien defect of permanent inge-
drukt.
Controleer de bedrading van de resetknop op
kortsluiting na 24 V.
Configureer het aangesloten schakelapparaat
met behulp van de CDS.
Controleer de aansluitingen van C4000 naar het
schakelapparaat.
Controleer de aansluiting en de werking van de
keuzeschakelaar voor bedrijfsmodi.
Controleer de aansluiting van de keuzeschake-
laar voor bedrijfsmodi op het schakelapparaat.
Controleer de aansluiting en de werking van de
keuzeschakelaar voor bedrijfsmodi.
Controleer de aansluiting van de keuze-
schakelaar voor bedrijfsmodi op het schakel-
apparaat op kortsluiting.
Configureer de bedrijfsmodus die op de keuze-
schakelaar voor bedrijfsmodi is ingesteld of zorg
ervoor dat deze bedrijfsmodus niet gekozen kan
worden.
Bedieningshandleiding
C4000 Standard/Advanced
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
