Bedieningshandleiding
C4000 Standard/Advanced
Opmerkingen

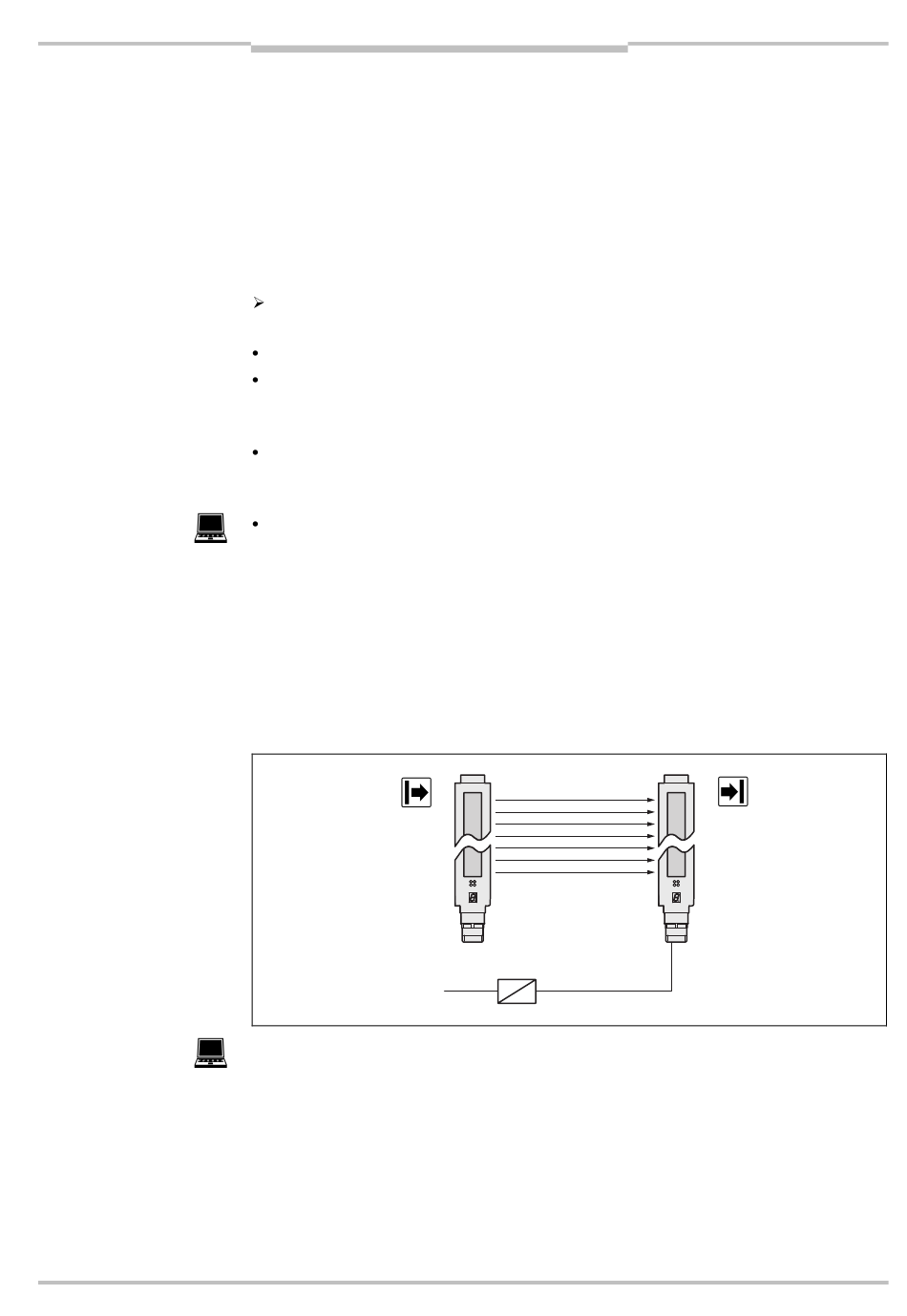

Afb. 41: Het aansluiten op de
melduitgang
Opmerking
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Elektro-installatie
6.10 Bypass-sleutelschakelaar
De functie Bypass mag alleen geactiveerd worden door middel van een sleutelschakelaar
met automatische terugstelling en twee niveaus of door middel van twee van elkaar
onafhankelijke ingangssignalen, bijv. twee positietasters.
De bypass-sleutelschakelaar wordt in plaats van het Noodstop-signaal en op dezelfde
aansluitingen als het Noodstop-signaal aangesloten. U kunt hem ook als equivalent
(verbreken/verbreken) of antivalent (maken/verbreken) aanbrengen. Zie paragraaf 6.9
„Nood-stop" op pagina 60.
Monteer de bypass-sleutelschakelaar zodanig dat het gevaarlijke punt bij bediening van
de sleutelschakelaar volledig in te zien is.
De bypass-sleutelschakelaar moet potentiaalvrije contacten hebben.
Als u de bypass-sleutelschakelaar op de C4000 aansluit, dan kunt u een aanleersleutel-
schakelaar alleen nog rechtstreeks op de UE402 aansluiten. Er kan dan geen Nood-
stop-signaal meer worden aangesloten, omdat dit dezelfde aansluitingen nodig heeft.
Bij een gecascadeerd systeem met een C4000 Guest of een C4000 zonder uitbreidings-
aansluiting als laatste Guest kunt u de bypass-sleutelschakelaar alleen aansluiten op
een schakelapparaat.
U moet met behulp van de CDS het type schakelaar van de bypass-sleutelschakelaar
passend bij het gekozen schakelaartype (verbreken/maken, maken/maken) configu-
reren:
Apparaatsymbool C4000 Host (receiver), contextmenu Configuration draft, Edit, keuze
System, tabkaart General, optie Key-operated pushbutton for bypass.
6.11 Melduitgang (ADO)
Pin 7 van de systeemconnector is een melduitgang (ADO). U kunt deze uitgang voor een
relais of een PLC ter beschikking stellen.
0 V DC
Als u de melduitgang aansluit, moet u hem vóór ingebruikname met behulp van de CDS
configureren. Details vindt u in paragraaf 4.5 „Melduitgang (ADO)" op pagina 24.
Nieuwe configuratie na een vervanging van het apparaat!
Als u een veiligheids-lichtscherm, waarbij de melduitgang (ADO) aangesloten en geconfigu-
reerd is, door een ander apparaat vervangt, moet u de configuratie opnieuw overdragen
naar het apparaat. Het volstaat niet, de elektrische aansluitingen te maken, omdat de
melduitgang bij nieuwe apparaten af fabriek gedeactiveerd is.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Hoofdstuk 6
Pin 7
61
