Bedieningshandleiding
C4000 Standard/Advanced

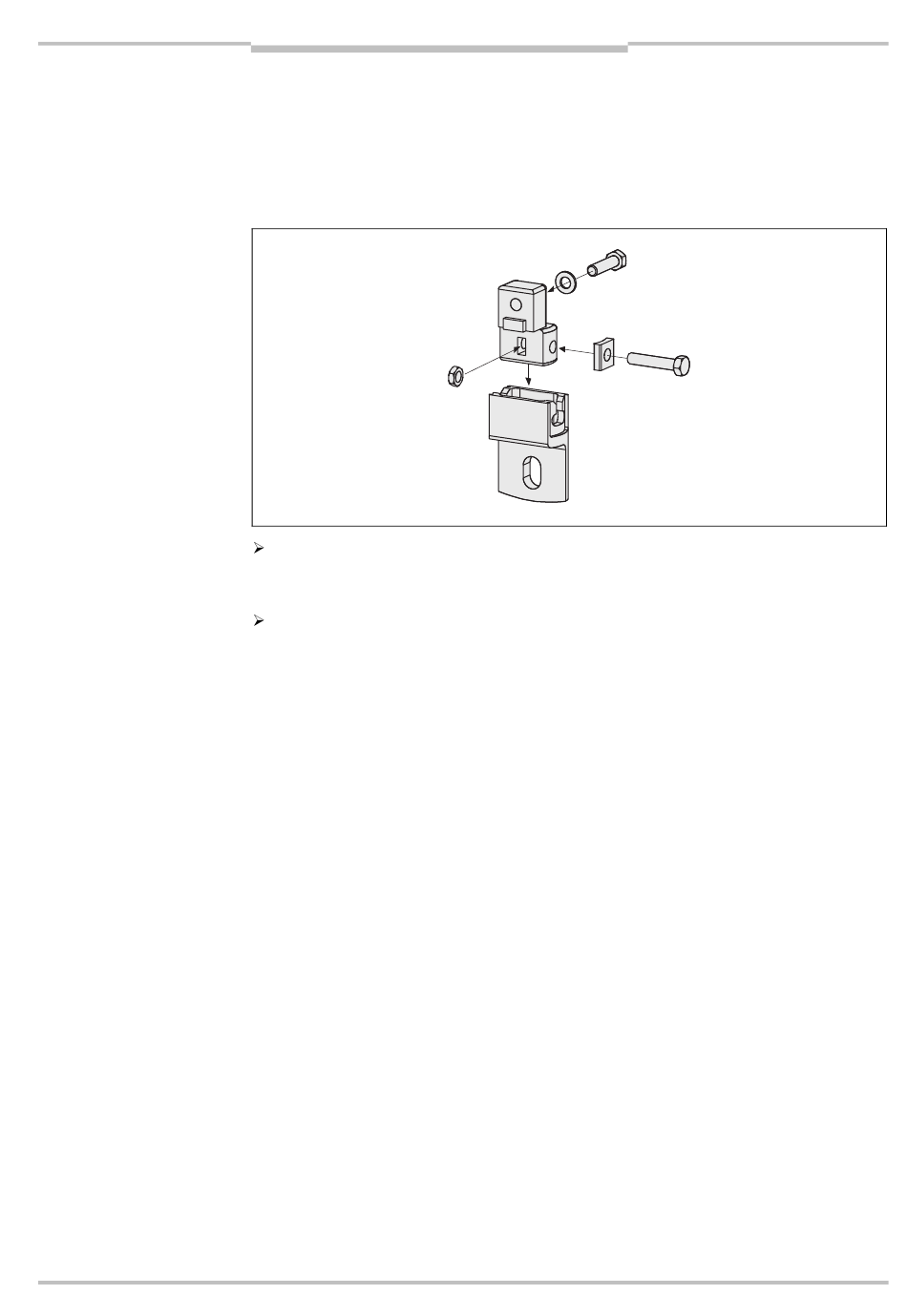

Afb. 28: De zijbevestiging in
elkaar zetten
Opmerkingen
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Montage
5.2.2
Bevestiging met zijdelingse bevestiging
De zijbevestiging bestaat uit zinkspuitgietwerk ZP 0400. Zij is zwart geverfd. De zijbeves-
tiging wordt grotendeels door het apparaat bedekt. Zij is echter alleen geschikt voor
montage-oppervlakken, die parallel liggen ten opzichte van het gewenste beveiligde veld,
aangezien de afstelling van zender en ontvanger na de montage ten hoogste met ±2,5°
kan worden gecorrigeerd.
Draai de schroeven van de zijbevestiging vast met een draaimoment van 5 tot 6 Nm.
Hogere draaimomenten kunnen de houder beschadigen, lagere draaimomenten bieden
geen bescherming tegen verschuiven.
Let tijdens de montage op de afstand en de plaats van de schuifmoeren, zoals getoond
in paragraaf 11.5 „Maatschetsen" op pagina 85 e.v.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Hoofdstuk 5
Art. nr. 2019506
47
