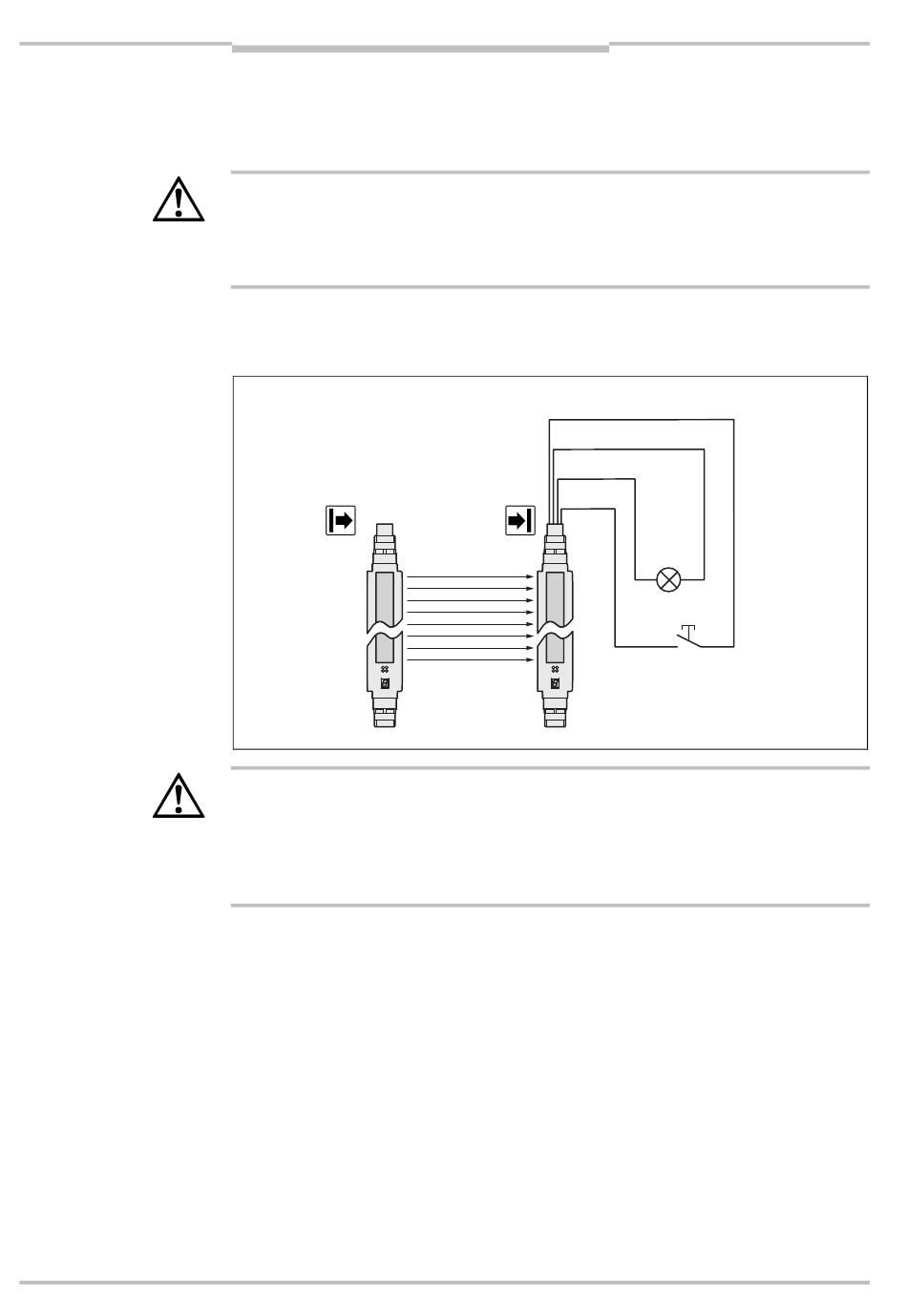

Afb. 38: Aansluiting van de
resetknop en de signaallamp
„Reset noodzakelijk" op de
uitbreidingsaansluiting
LET OP
58
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Elektro-installatie
6.7
Resetknop
Bij de beveiliging met interne herstartblokkering (zie pagina 19) moet de operator vóór de
hernieuwde start de resetknop indrukken.
Kies de juiste plaats voor het inbouwen van de resetknop!
Installeer de resetknop buiten de gevarenzone en doe dit zodanig dat het niet mogelijk is
om de knop vanuit de gevarenzone in te drukken. Bovendien moet de operator de geva-
renzone bij het indrukken van de resetknop volledig kunnen overzien.
U kunt de hoeveelheid bedrading beperken door de resetknop direct op de vrije uitbrei-
dingsaansluiting van de ontvanger aan te sluiten. In een gecascadeerd systeem is dat de
uitbreidingsaansluiting van de laatste ontvanger.
Nieuwe configuratie na een vervanging van het apparaat!
Als u een veiligheids-lichtscherm, waarbij de functie Reset geactiveerd is, vervangt door
een ander apparaat, dan moet u de functie Reset met behulp van de software opnieuw
activeren. Het is niet voldoende om alleen de elektrische aansluitingen te maken, omdat
de functie Reset bij nieuwe apparaten af fabriek gedeactiveerd is.
Aansluiten van een signaallamp op de uitgang Reset noodzakelijk
Pin 8 van de uitbreidingsaansluiting is de uitgang „Reset noodzakelijk" (24 V). U kunt hier
een signaallamp aansluiten om deze status in beeld te brengen. De uitgang heeft een
frequentie van 1 Hz.
Bedieningshandleiding
C4000 Standard/Advanced
Pin 1 (24 V DC)
Pin 2 (0 V DC)
Pin 8
Pin 5
Bij wijze van alternatief kan
het aansluiten ook op de
identieke pins van de systeem-
aansluiting gebeuren
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
