Aansluitingen

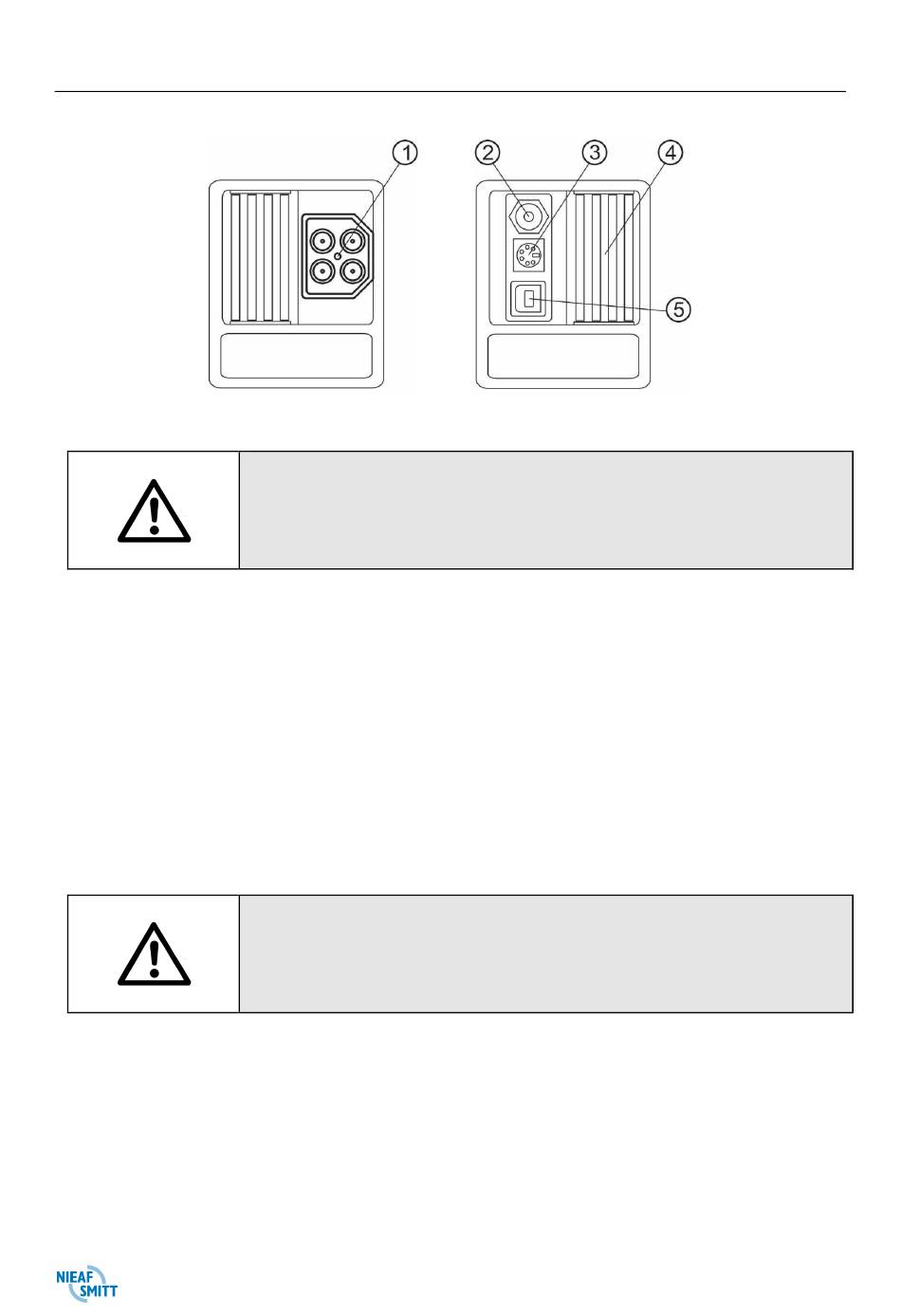

Figuur 3 Aansluitpaneel
De maximale toegestane spanning tussen de testterminals en
de aarde is 600 V! Maximaal toegestane spanning tussen de
Legenda:
1. Meetsnoer aansluiting
In de Aardverspreidingsweerstandtest wordt de aansluiting als volgt
gebruikt:
Het zwarte L/L1 meetsnoer wordt gebruikt voor de hulpelektrode (H).
❑
Het blauwe N/L2 meetsnoer wordt gebruikt voor de aardelektrode (E).
❑
Het groene PE/L3 meetsnoer wordt gebruikt voor de meetelektrode
❑
(S).
2. Aansluiting voor de voedingsadapter
3. RS 232-verbinding
4. Schuifdeksel.
5. USB-verbinding
Verbind geen spanningsbron met deze ingang. Deze is alleen
bedoeld voor verbinding met een stroomtang met stroom-
uitgang. De maximale continue ingangsstroom is 30 mA!
INSTALLATIE, INGEBRUIKNAME EN AFREGELING
WAARSCHUWING VOOR GEVAAR:
testterminals is 550 V!
WAARSCHUWING VOOR GEVAAR:
22
Rev 002
