InstalTest XE
De volledige lijst van beschikbare zekering types is te vinden in Bijlage 4:
Basistabellen zekering.
Stap 3

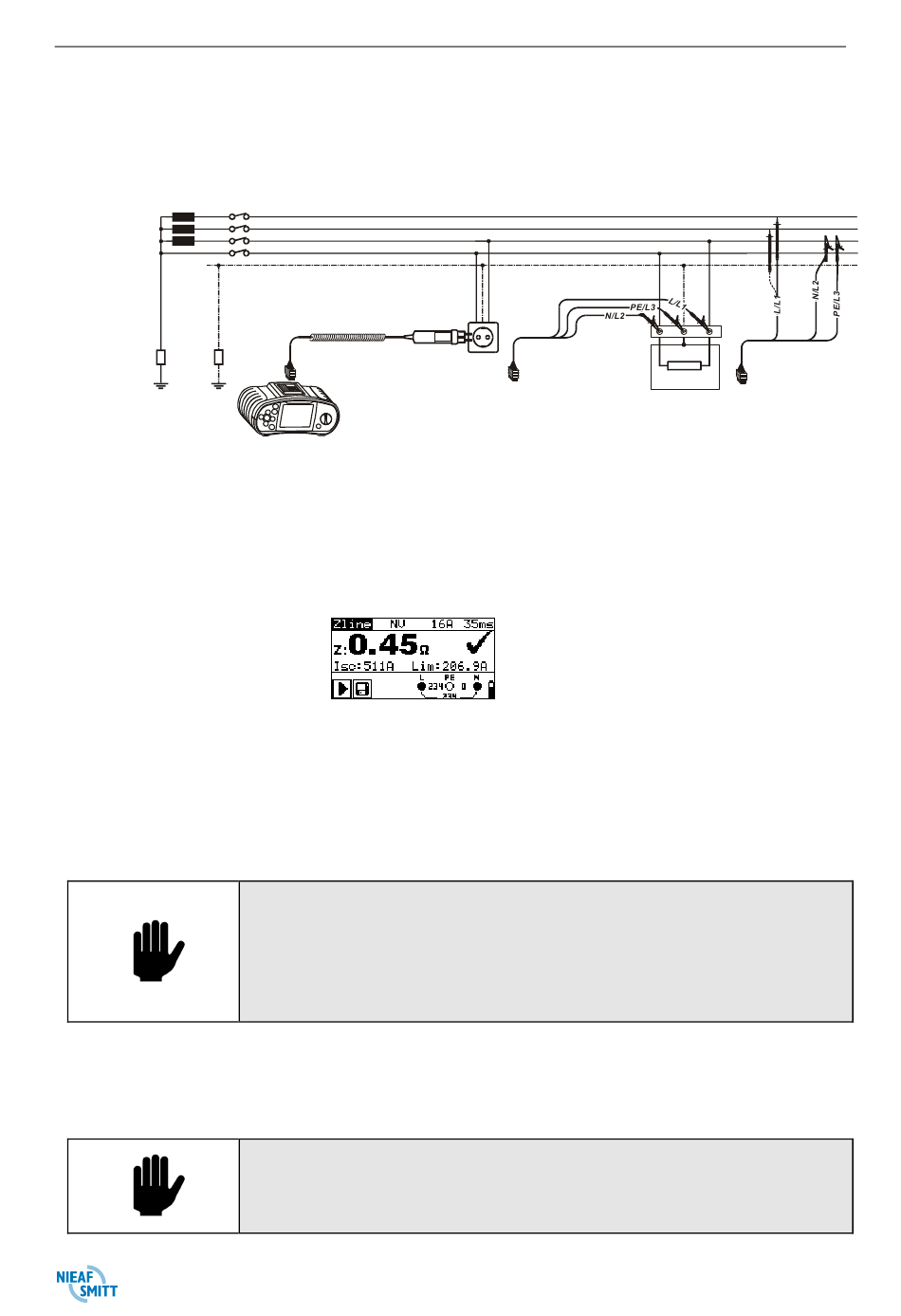

Volg het aansluitschema van Figuur 50 om fase-nul of fase-fase
Netimpedantiemeting uit te voeren. Gebruik indien nodig de functie Help.
Ro
R
E
Figuur 50 Fase-nul of fase-fase netimpedantiemeting
Stap 4
Controleer de getoonde waarschuwingen en de spanning en polariteit
indicator voordat u met meten begint. Bij OK drukt u op de toets [TEST]. Na
uitvoering van de meting verschijnen de resultaten op het scherm, evenals
de goed- of afkeur indicatie (indien van toepassing).
Figuur 51 Voorbeeld van meetresultaten Netimpedantie
Getoonde resultaten:
Z
Netimpedantie,
I
Verwachte kortsluitstroom,
K
Lim Lage limiet verwachte kortsluitstroomwaarde
Sla de getoonde resultaten op voor latere verwerking. Zie § 8.2 - Resultaten
opslaan
De waarde van de verwachte kortsluitstroom bij lage limiet is
afhankelijk van zekering type, de nominale aanspreekstroom
van de zekering, de uitschakeltijd van de zekering en de
Gespecificeerde nauwkeurigheid van de meting is alleen
geldig als de netspanning tijdens de meting stabiel is.
LET OP:
schaalfactor I
LET OP:
71
Metingen
N
PE
L
.
K
Rev 002
L1
L2
L3
N
PE
