6.10 PE Aarde weerstand
In TN-systemen meet het instrument de weerstand van de geleider bescherming van de
transformator op de meetplaats.
In TT systemen wordt de weerstand van de beschermingsgeleider van de WCD naar de
aarde elektrode en terug naar de transformator via de bodem en de transformatoren
aarding systeem gemeten.
Zie hoofdstuk 4.2 Functie selectie voor
instructies over de belangrijkste
functionaliteiten.
Test parameters voor PE-geleider weerstandmeting
Test
Selectie van de PE-geleider weerstand sub-functie [Rpe,Rpe(rcd)]
Maximale weerstand [OFF, 0.1 ÷ 20.0 ].
Lim
Aansluitingen voor het meten van de PE-geleider weerstand

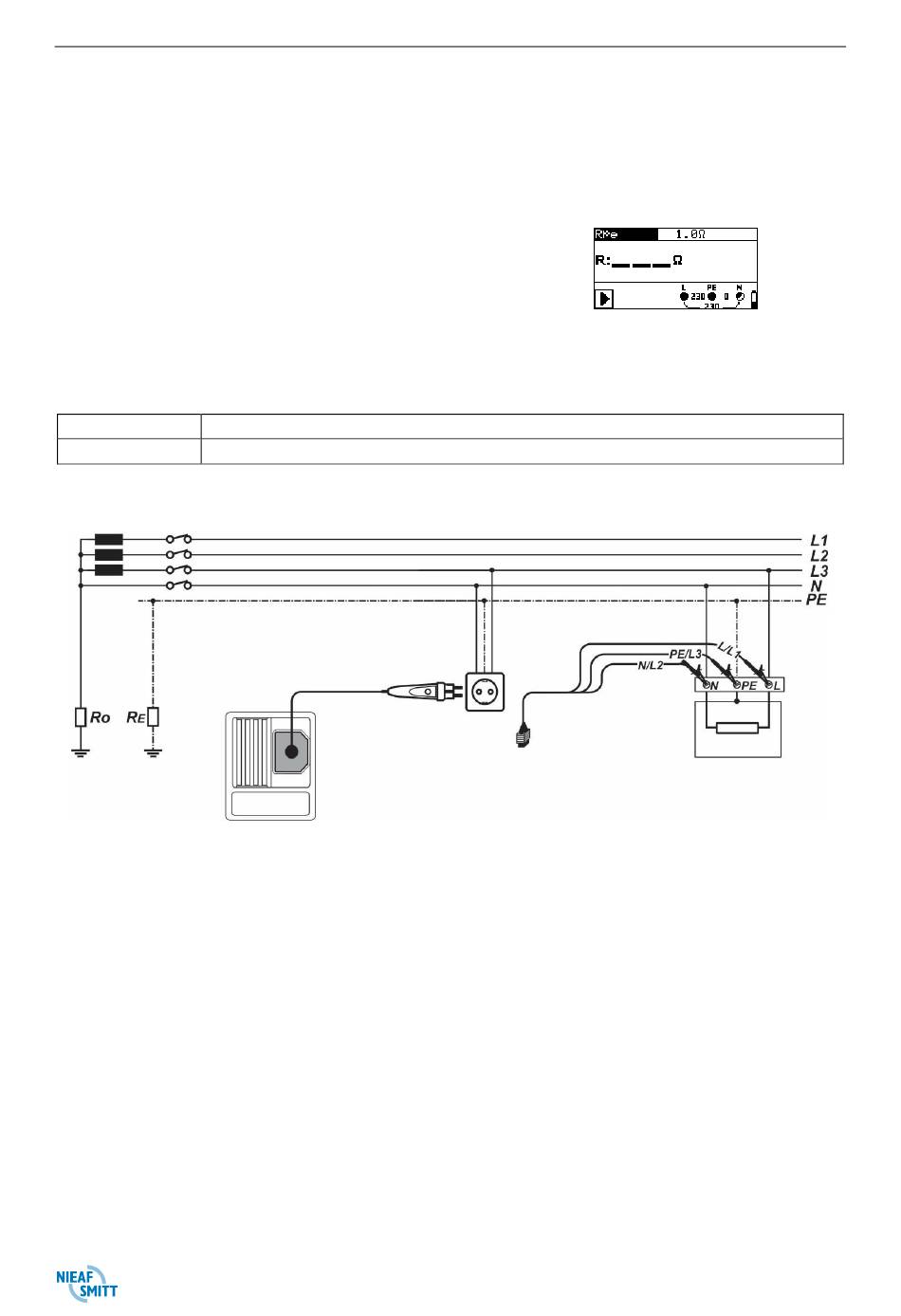

Figuur 6.4: Verbinding van de plug commander en losse meetsnoeren.
Figuur 6.3: PE geleider weerstand
