Instaltest XE
6.7 Spanning en frequentie
Spanningsmetingen moeten vaak uitgevoerd worden bij het werken met
elektrische installaties (Controleren op spanningsloosheid, zoeken
foutlocatie, enz). De frequentie wordt bijvoorbeeld gemeten bij het bepalen
van de bron van de netspanning (Voedingstransformator van
energieleverancier of eigen generator).
6.7.1 De meting van spanning en frequentie uitvoeren
Stap 1
Selecteer de functie V~ met de draaischakelaar. Het volgende menu wordt
getoond:

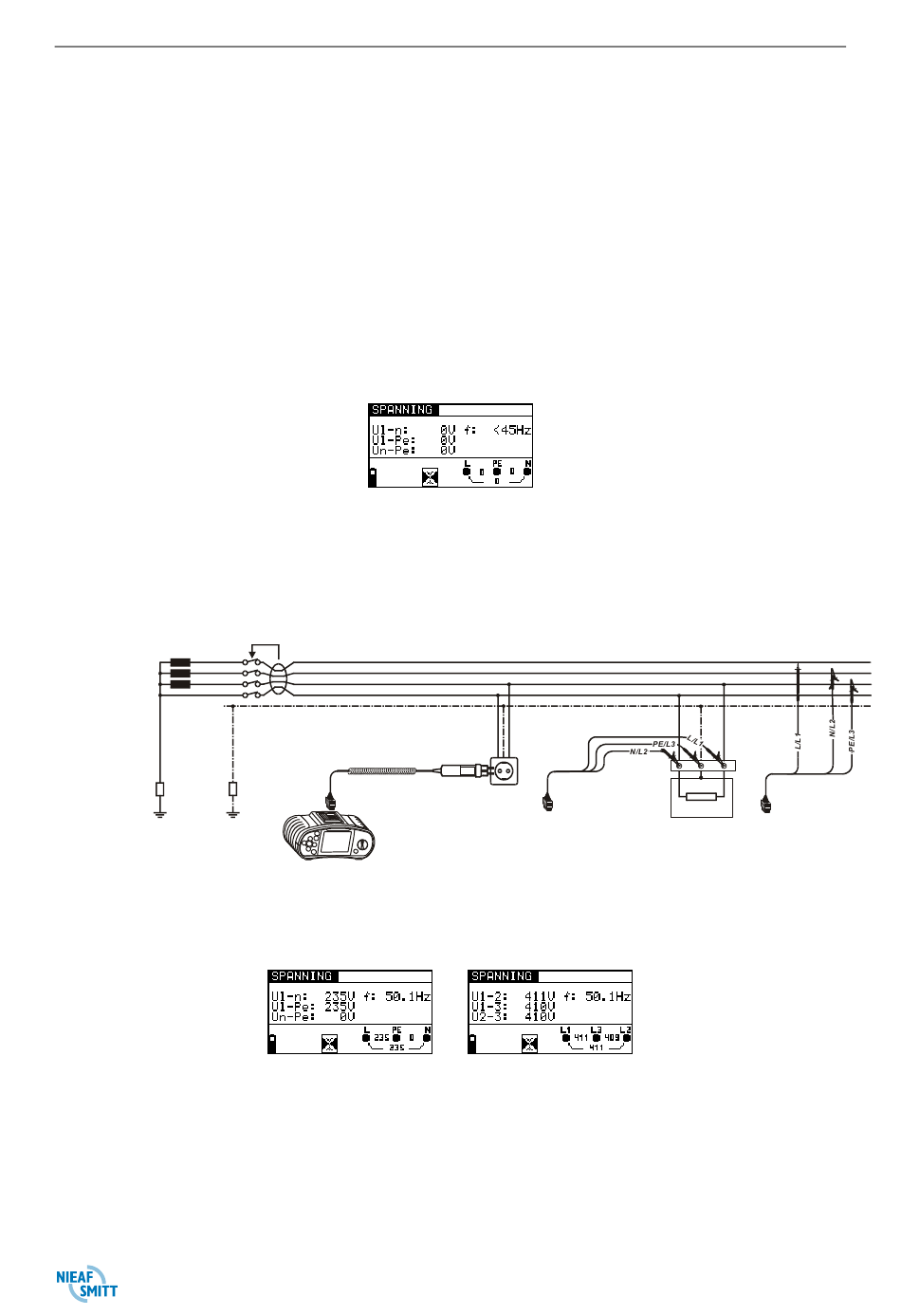

Figuur 55 Menu meting van spanning en frequentie
Verbind het meetsnoer met de Instaltest.
Stap 2
Volg het aansluitschema dat in Figuur 56 is getoond om de spanning en
frequentie te meten.
Ro
R
E
Figuur 56 Aansluitschema spanning en frequentie
Stap 3
Controleer de getoonde waarschuwingen. De meting loopt continu.
Resultaten worden tijdens de meting op het scherm getoond.
Figuur 57 Voorbeelden van metingen van spanning en frequentie
Getoonde resultaten:
Ul-n
Spanning tussen fase en nul geleiders,
Ul-pe
Spanning tussen fase en beschermingsgeleiders,
Un-pe Spanning tussen nul en beschermingsgeleiders.
77
Metingen
N
PE
L
Rev 002
L1
L2
L3
N
PE
