Instaltest XE
Het zwarte L/L1 meetsnoer wordt gebruikt voor de hulpelektrode (H).
❑
Het blauwe N/L2 meetsnoer wordt gebruikt voor de aardelektrode (E).
❑
Het groene PE/L3 meetsnoer wordt gebruikt voor de meetelektrode (S).
❑

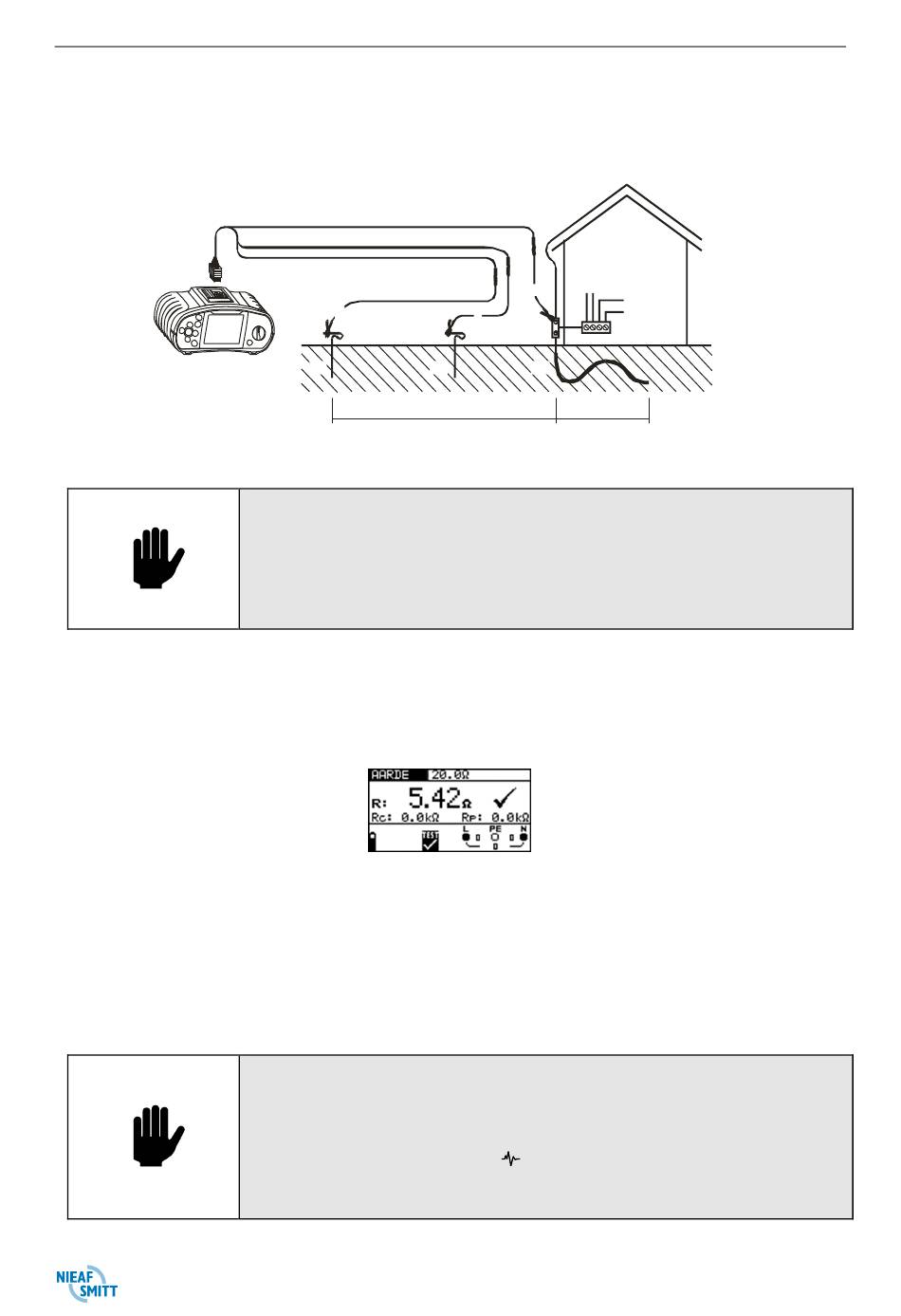

Figuur 59 Verbinding van standaard 20 m lange meetsnoeren
Stap 4
Controleer de getoonde waarschuwingen en de spanning en polariteit
indicator voordat u met meten begint. Bij OK drukt u op de toets [TEST]. Na
uitvoering van de meting verschijnen de resultaten op het scherm, evenals
de goed- of afkeur indicatie (indien van toepassing).
Figuur 60 Voorbeeld van meetresultaten Aardverspreidingsweerstand
Getoonde resultaten:
R
Aardverspreidingsweerstand,
R
Weerstand hulpelektrode (E),
C
R
Weerstand van de meetelektrode (S).
P
Sla de getoonde resultaten op voor latere verwerking. Zie § 8.2 - Resultaten
opslaan
H
Rc
Als de spanning tussen de testterminals hoger dan 30 V is,
wordt de meting Aardverspreidingsweerstand niet
Als een ruisspanning hoger dan ong. 5 V aanwezig is tussen
de testterminals H en E of S wordt het
waarschuwingssymbool '
het testresultaat mogelijk niet juist is!
E
S
Rp
RE
>5d
d
LET OP:
uitgevoerd.
LET OP:
' (ruis) getoond. Dit geeft aan dat
80
Metingen
HAR
Rev 002
