InstalTest XE

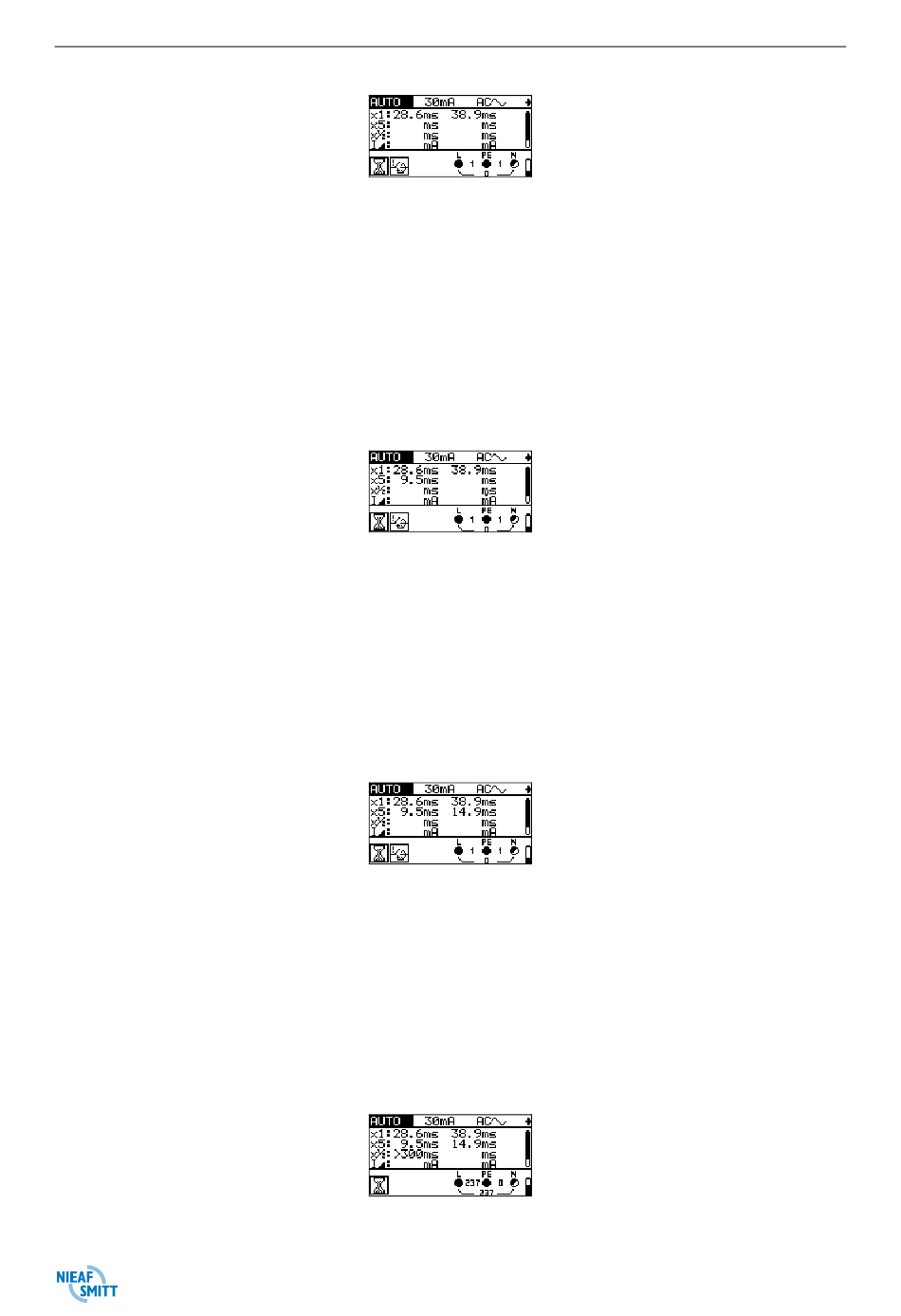

Figuur 37 Stap 2 resultaten RCD auto
Na uitvoering van stap 2 gaat de "Automatische test" aardlekschakelaar
automatisch verder met stap 3.
3.
De meting van de uitschakeltijd met de volgende instelling:
❑
o Teststroom van 5I
o Teststroom gestart bij de positieve halve sinusvorm bij 0°.
De meting schakelt een aardlekschakelaar normaal gesproken uit binnen de
toegestane tijdsperiode. Het volgende menu wordt getoond:
Figuur 38 Stap 3 resultaten RCD auto
Na het opnieuw inschakelen van de aardlekschakelaar gaat de
"Automatische test" automatisch verder met stap 4.
4.
De meting van de uitschakeltijd met de volgende instelling:
❑
o Teststroom van 5xI
o Teststroom gestart bij de negatieve halve sinusvorm bij 180°.
De meting schakelt een aardlekschakelaar normaal gesproken uit binnen de
toegestane tijdsperiode. Het volgende menu wordt getoond:
Figuur 39 Stap 4 resultaten RCD auto
Na het opnieuw inschakelen van de aardlekschakelaar gaat de
"Automatische test" automatisch verder met stap 5.
5.
De meting van de uitschakeltijd met de volgende instelling:
❑
o Teststroom van ½I
o Teststroom gestart bij de negatieve halve sinusvorm bij 0°.
De meting schakelt een aardlekschakelaar normaal gesproken niet uit.
Het volgende menu wordt getoond:
Figuur 40 Stap 5 resultaten RCD auto
,
N
,
N
,
N
56
Metingen
Rev 002
