Instaltest XE
6.6 fasevolgorde
In de praktijk hebben we vaak te maken met driefase-apparaten (motoren en
andere elektromechanische machines) gekoppeld aan driefase-installaties.
Sommige apparaten (ventilators, lopende banden, motoren,
elektromechanische machines enz.) vereisen een specifieke fasevolgorde en
sommigen kunnen zelfs worden beschadigd als het draaiveld wordt
omgedraaid. Daarom valt het aan te raden om de fasevolgorde te testen
voordat de verbinding wordt gemaakt.
6.6.1 De fasevolgorde testen
Stap 1
Selecteer de functie FASEVOLGORDE
volgende menu wordt getoond.

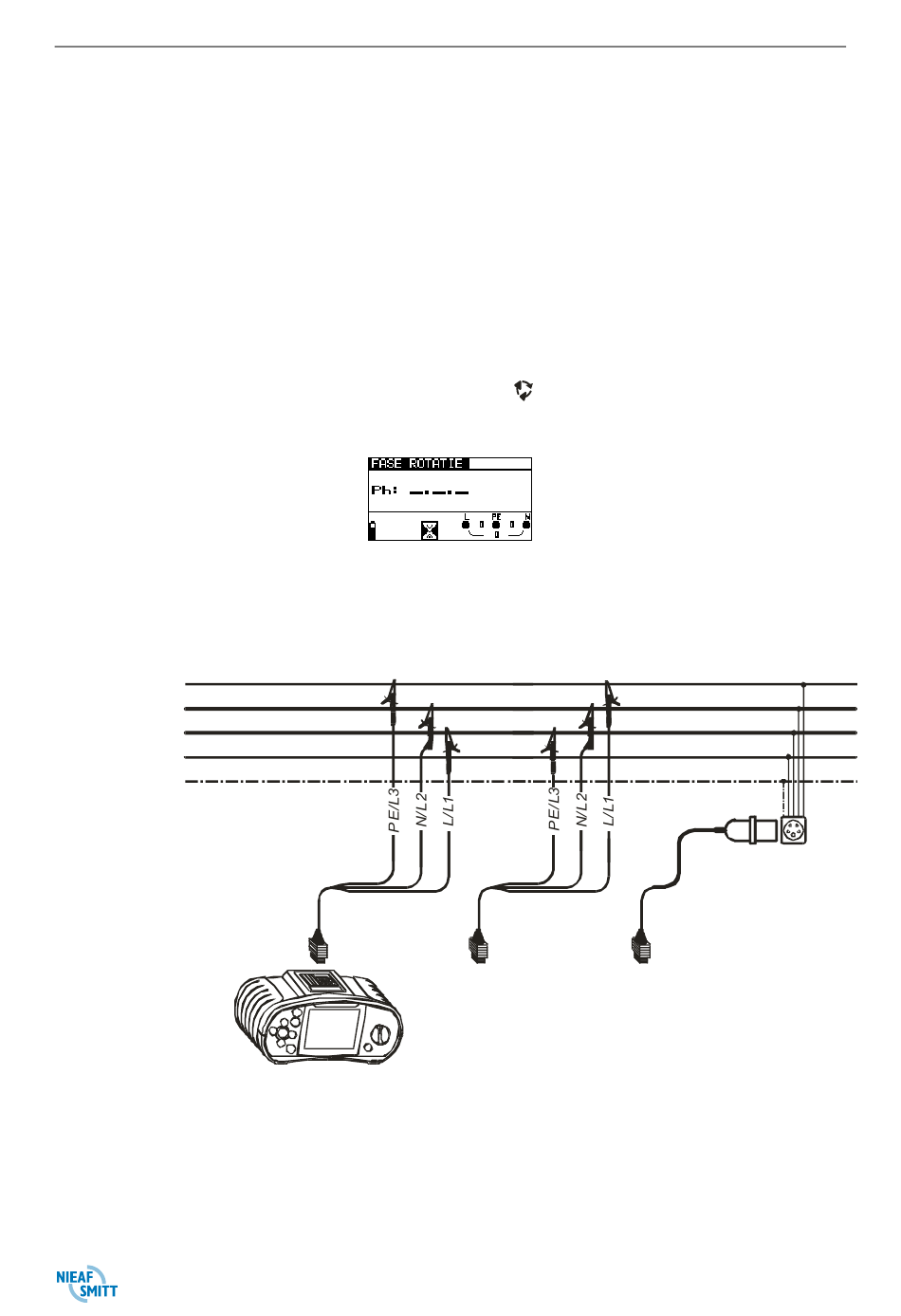

Figuur 52 Testmenu fasevolgorde
Verbind het meetsnoer met het Instaltest instrument.
Stap 2
Volg het aansluitschema dat in Figuur 53 is getoond om de fasevolgorde te
testen.
L3
L2
L1
N
PE
Figuur 53 Verbinding van universeel meetsnoer en optionele driefase meetsnoer
Stap 3
Let op de getoonde waarschuwingen en controleer de online
spanning/terminalmonitor. De test loopt continue. Het resultaat wordt tijdens
de test op het scherm getoond. Alle fasen worden getoond in de volgorde,
aangegeven door de getallen 1, 2 en 3.
Resultaat 2.1.3
Resultaat 1.2.3
75
met de draaischakelaar. Het
Metingen
Optie NS 1110
Rev 002
