Instaltest XE
PE-geleider weerstand meetprocedure
Selecteer de Rpe functie met de draaischakelaar.
❑
Stel de sub-functie op
❑
Selecteer de test parameters (optioneel).
❑
Verbind de test kabel op het instrument.
❑
Verbind testsnoeren op het te testen onderdeel (zie Figuur 6.4).
❑
Druk op de TEST knop om de meting te starten.
❑
Sla het resultaat op via de MEM knop (optioneel).
❑

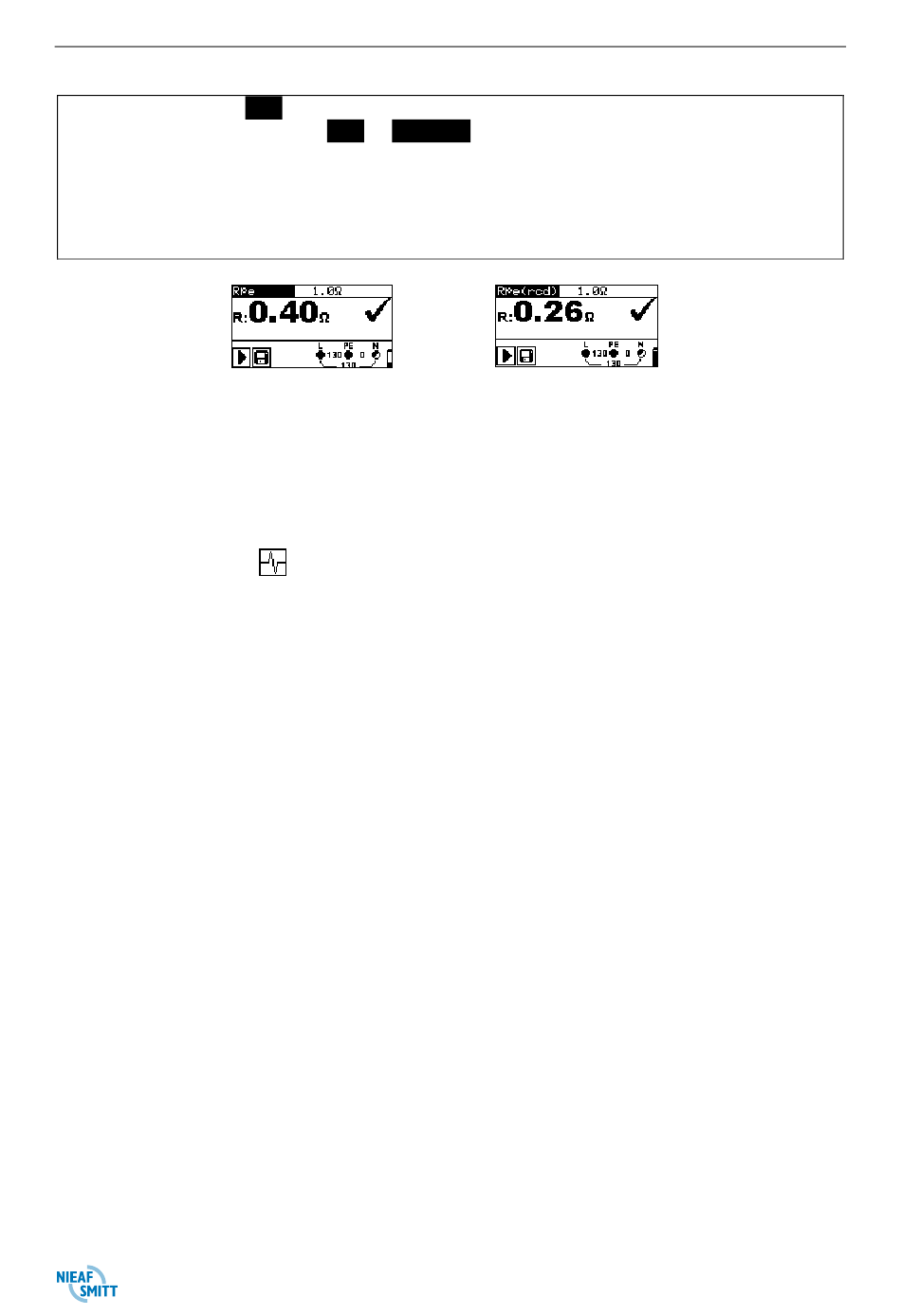

Figuur 6.5: Voorbeelden van de PE-geleider meting resultaten.
Getoonde resultaten:
R.............. PE geleider weerstand
Opmerkingen:
Hoge schommelingen van de netspanning kunnen de meetresultaten beïnvloeden
❑
(het ruis teken
aanbevolen om een aantal metingen te herhalen om te controleren of de metingen
stabiel zijn.
❑
Deze meting zal een Aardlekschakelaar (indien aanwezig) aanspreken indien de
Rpe test geselecteerd wordt.
Selecteer de Rpe(rcd) meting om dit te voorkomen.
❑
Rpe
of
Rpe(rcd)
wordt weergegeven in het berichtenveld). In dit geval wordt
84
met de en knoppen.
Metingen
Rev 002
