Montage
5.3.3
CV-ketel op het leidingnet aansluiten
Neem a.u.b. goed nota van de volgende aanwijzingen
voor de aansluiting van de CV-ketel op het leidingnet.
Deze aanwijzingen zijn belangrijk voor een storingsvrije
werking.
Om waterzijdige verontreinigingen in de ver-
warmingsketel te vermijden, raden wij u aan
om bouwzijdig een vuilfilter in de retour in te
bouwen.
Voorzichtig: Schade aan de installatie door
lekkende aansluitingen.
V Aansluitleidingen spanningsvrij op de aan-
sluitingen van de CV-ketel installeren.
Verwarmingsretourleiding aansluiten
V Retour van het CV-systeem op de retouraansluiting van
de CV-ketel [3] aansluiten.
Voorzichtig: Schade aan de installatie door
te lage retourtemperatuur.
V Bedrijfsomstandigheden in werkblad K6
(catalogus) aanhouden.
Verwarmingstoevoerleiding aansluiten
V Aanvoer van het CV-systeem op de aanvoeraansluiting
van de CV-ketel [1] aansluiten.
Vertrek veiligheidsleiding aansluiten
Voorzichtig: Schade aan de installatie door
aansluiten van verkeerde componenten op
de aanvoer van de veiligheidsleiding [2].
V Geen boiler of ander CV-circuit op de aan-
voer van de veiligheidsleiding [2] aanslui-
ten.
V Veiligheidsklep met 4 bouten op de aansluiting aanvoer
van de veiligheidsleiding (VSL) – [2] bevestigen.
20
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.
1
3

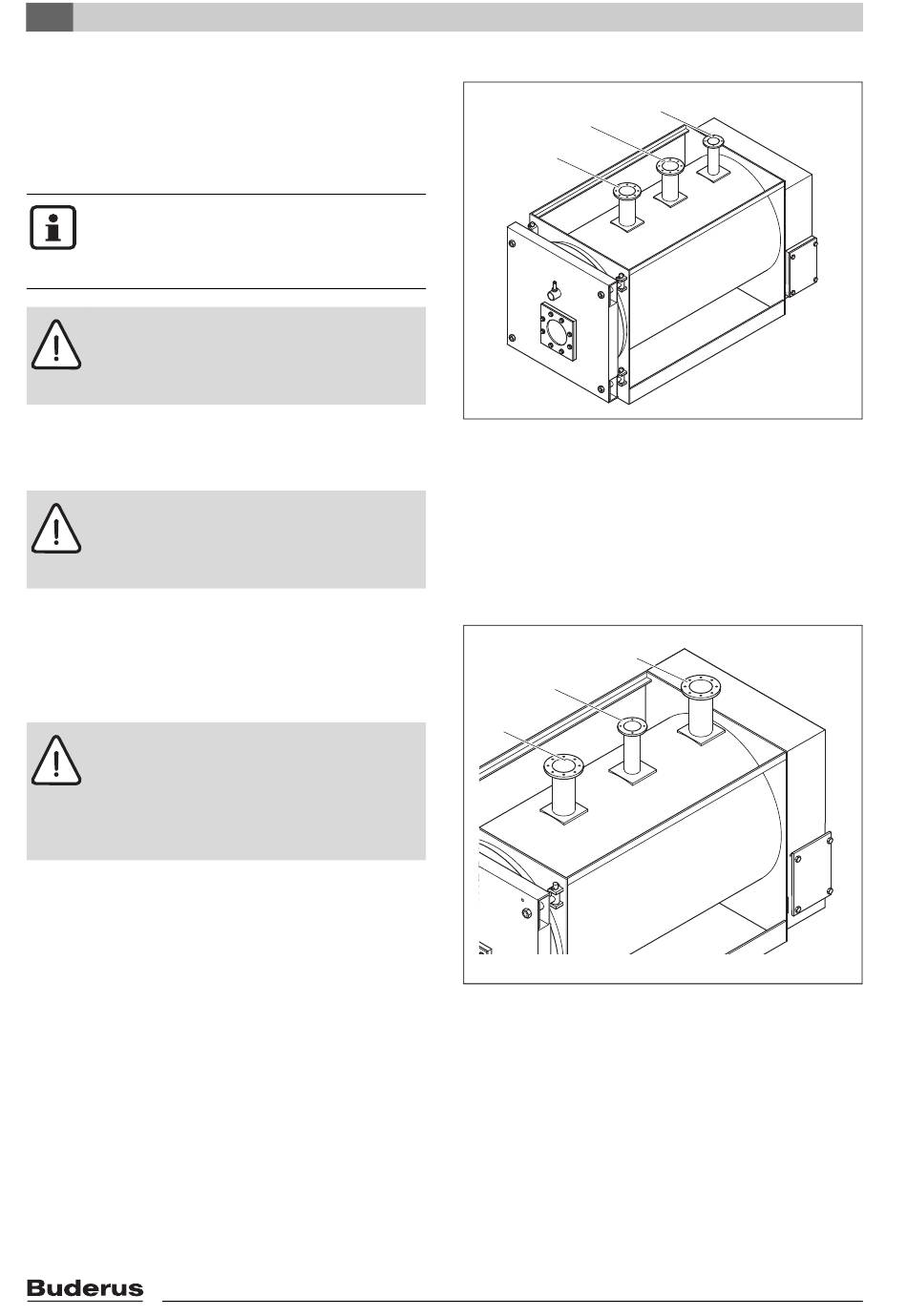

Afb. 9
CV-ketel Logano 120 kW tot 1200 kW
1
Aanvoeraansluiting van de ketel (VK)
2
Veiligheidsaanvoerleiding (VSL – aansluiting voor een
bouwzijdige veiligheidsklep)
3
Retouraansluiting van de ketel (RK)
1
2
3
Afb. 10 CV-ketel Logano 1400 kW tot 3500 kW
1
Aanvoeraansluiting van de ketel (VK)
2
Veiligheidsaanvoerleiding (VSL – aansluiting voor een
bouwzijdige veiligheidsklep)
3
Retouraansluiting van de ketel (RK)
2
6 720 615 362-09.1SL
6 720 615 362-10.1SL
