5
Montage
5.12 Overige ketelmanteldelen monteren
In dit hoofdstuk wordt beschreven, hoe u de overige ketel-
manteldelen monteert.
5.12.1 Achterwand bij ketelgrootte 120 kW tot 1200 kW monteren
Bij ketelgrootten vanaf 1400 kW wordt geen
achterwand gemonteerd.
De achterwand bestaat uit twee delen:
– onderste achterwand [2]
– bovenste achterwand [1]
Onderste achterwand monteren
V Onderste achterwand [2] op de achterste zijwanden
[3] steken.
Bovenste achterwand monteren
V Bovenste achterwand [1] eerst op de onderste achter-
wand [2] en dan op de achterste zijwanden [3] steken.
5.12.2 Linker en rechter ketelkap monteren
V Zijdelingse ketelkappen [1] met de omgeplooide zijde
naar binnen op de clips [4] aan de zijwanden steken.
V Achterste afdekking [2] met de scharnieren [3] aan de
ketelkappen [1] schroeven.
V Achterste afdekking [2] op de clips [5] steken.
30
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.

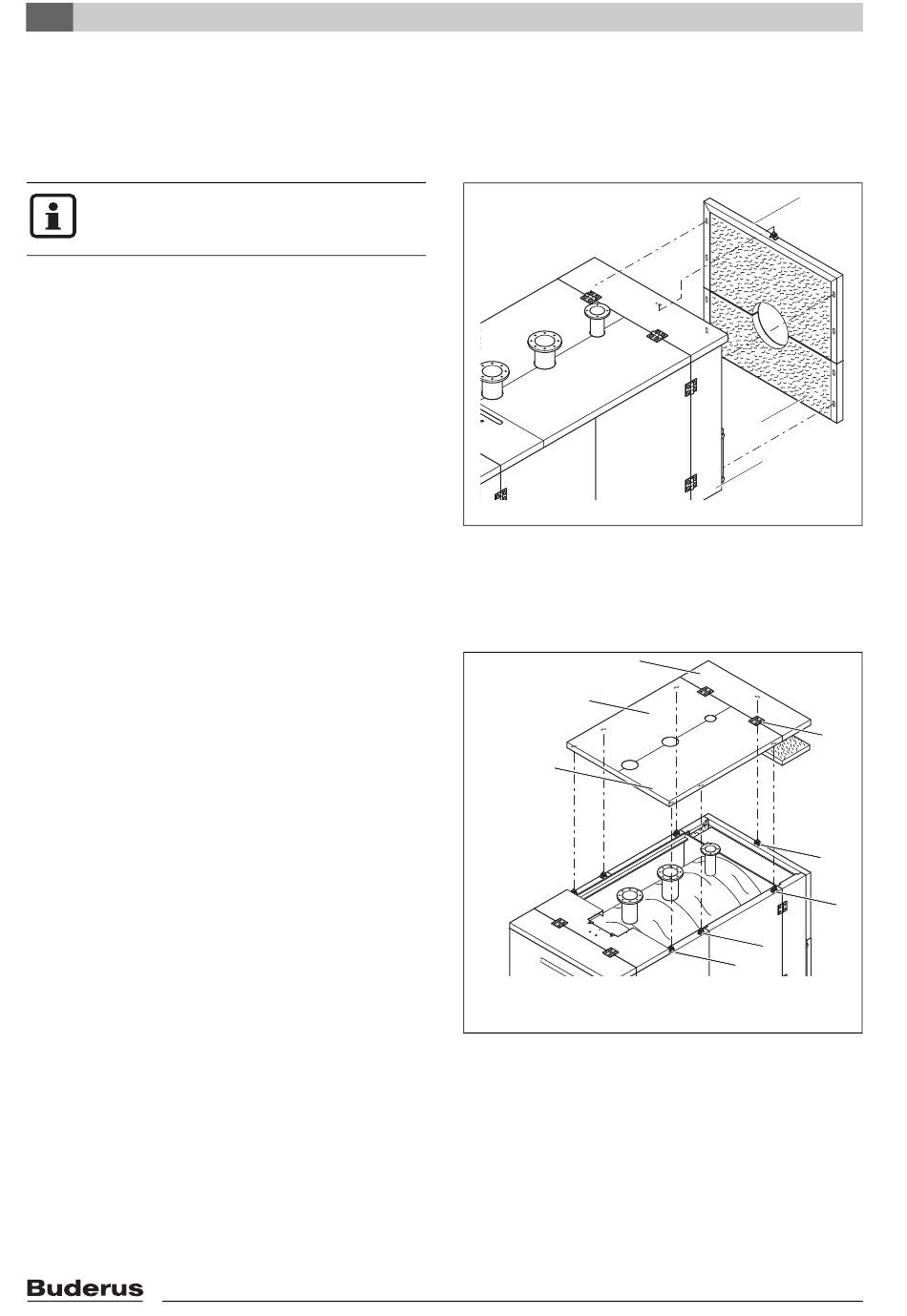

Afb. 22 Achterwanddelen monteren
1
Bovenste achterwand met isolatie
2
Onderste achterwand met isolatie
3
Achterste zijwand
2
1
1
Afb. 23 Ketelkappen monteren
1
Zijdelingse ketelkap
2
Achterafdekking
3
Scharnier
4
Clips
5
Clips
1
2
3
6 720 615 362-22.1SL
3
5
4
4
4
6 720 615 362-23.1SL
