5
Montage
5.7
Zijwanden bij ketelgrootte 500 kW tot 1200 kW monteren
De zijwanden aan de rechter en linker zijde worden op
dezelfde manier gemonteerd. De zijwanden verschillen
door de positie van de kabeldoorvoer.
V Clip [1] plaatsen.
V Voorste zijwanden [4] boven en onder in de dwarsbal-
ken van het ketelframe [6] en [7] hangen.
V Achterste zijwanden [5] boven en onder in de dwars-
balken van het ketelframe [6] en [7] hangen.
V Kleine zijwanden [1] met de scharnieren [2] aan de zij-
wanden [4] en [5] schroeven.
5.8
Zijwanden bij ketelgrootte 1400 kW tot 3500 kW monteren
De zijwanden aan de rechter en linker zijde worden op
dezelfde manier gemonteerd. De zijwanden verschillen
door de positie van de kabeldoorvoer.
Om de montage van de zijwanden te vereen-
voudigen, kunt u bij het inhangen ruimte tus-
sen de zijwanden overlaten voor uw handen.
V Na het monteren van de zijwanden deze
tegen elkaar aan drukken.
V Voorste zijwanden [1] boven en onder in de dwarsbal-
ken van het ketelframe hangen.
V Middelste zijwanden [2] boven en onder in de dwars-
balken van het ketelframe hangen.
V Achterste zijwanden [3] boven en onder in de dwars-
balken van het ketelframe hangen.
V U-profielen [4] op de zijwanden leggen.
24
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.
5
4
3
1
2

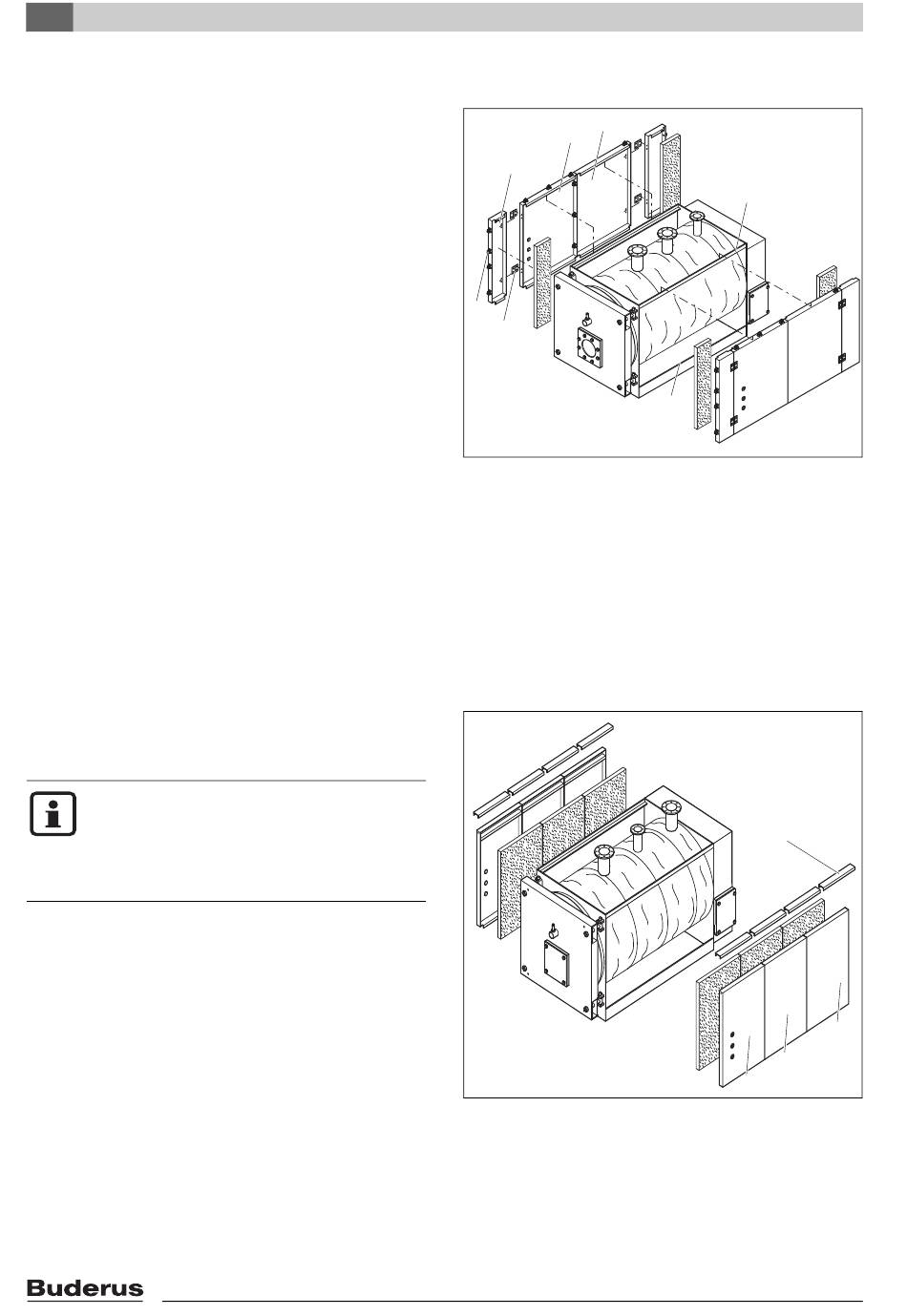

Afb. 14 Zijwanden bij ketelgrootte 500 kW tot 1200 kW
monteren
1
Clips
2
Scharnieren
3
Kleine zijwand
4
Voorste zijwand
5
Achterste zijwand
6
Bovenste zijdelingse traverse
7
Onderste zijdelingse traverse
Afb. 15 Zijwanden bij ketelgrootte 1400 kW tot
3500 kW monteren
1
Voorste zijwand
2
Middelste zijwand
3
Achterste zijwand
4
U-profiel
6
7
6 720 615 362-14.1S
4
3
2
1
6 720 615 362-15.1SL
