5.11.2 Elektrische aansluiting tot stand brengen
Gevaar: Levensgevaar door elektrische
stroom.
V Voordat het toestel wordt geopend,
CV-installatie over alle polen spannings-
loos schakelen en beveiligen tegen onbe-
doeld herinschakelen.
V Kabels en capillaire leidingen zorgvuldig
leggen.
V Elektrotechnische werkzaamheden alleen
uitvoeren, wanneer u over de juiste kwalifi-
catie voor deze werkzaamheden beschikt.
Wanneer u geen betreffende kwalificatie
heeft, laat dan de elektrische aansluitin-
gen door een installateur uitvoeren.
V De lokale installatievoorschriften respec-
teren.
V Een vaste elektrische aansluiting conform
EN 50165/EN 60 335-2-102 of de betref-
fende geldende internationale installatie-
normen en lokale voorschriften uitvoeren.
V Uitbreekdelen, indien nodig, uit de achterwand [1] bre-
ken of snijden.
V Verbind de stekkerverbindingen in het regeltoestel
zoals aangegeven op de opschriften aan de klemmen-
strook.
V Voer de branderkabel door de kabeldoorvoer van de
voorste ketelafdekkap naar het regeltoestel.
V Sluit de branderkabel aan het regeltoestel aan zoals
aangegeven op de opschriften van de stekkerstrook.
De positie van de klemmenstroken bij de re-
geltoestellen Logamatic verschillen. Nadat
het regeltoestel Logamatic geopend werd, is
de klemmenstrook gemakkelijk te herkenen.
De opschriften van de klemmenstrook is bij
de verschillende regeltoestellen wel dezelf-
de.
V Bouwzijdige elektrische aansluitingen conform het aan-
sluitschema aan de stekkerverbindingen uitvoeren
(
documentatie bij regeltoestel).
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.

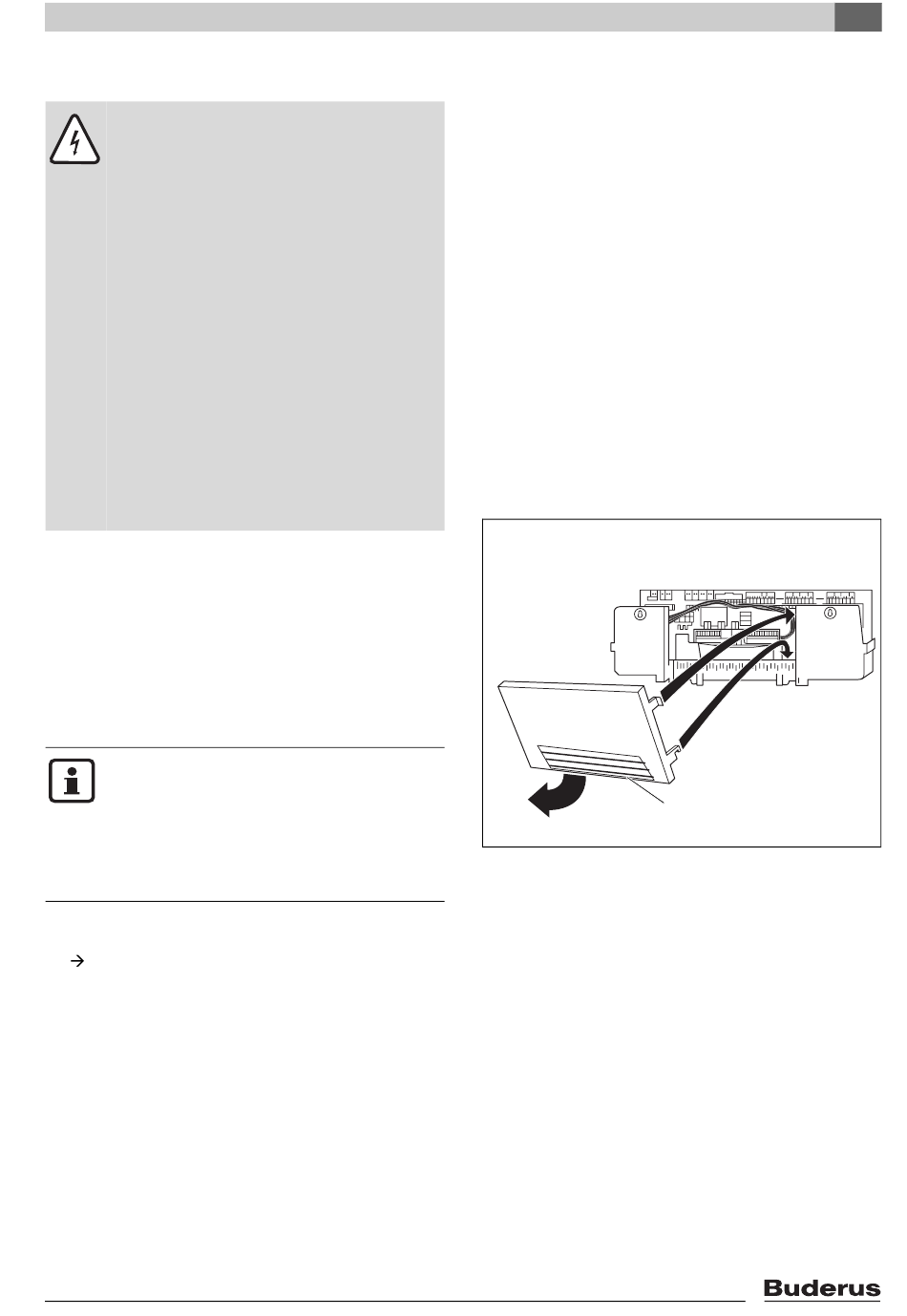

Afb. 19 Kabeldoorvoer voorbereiden
1
Achterwanddeel (Logamatic 4000)
Montage
1
6720615362-19.2SL
5
27
