5.13.2 Branderdeur bij CV-ketelgrootten 1400 kW tot 3500 kW ombouwen
De branderdeur draait standaard van links naar rechts
open.
De branderdeur kan echter ook omgebouwd worden, om
deze van rechts naar links te laten opendraaien.
Waarschuwing: Gevaar voor lichamelijk let-
sel door vallende branderdeur.
V In geen geval alle vier moeren van de bran-
derdeur uitschroeven.
V Bus [3] naar de CV-ketel drukken
(
weergave A en C).
V Moer [4] op de branderdeur schroeven
(
weergave A en C).
V Moer [4] in de richting van de CV-ketel schroeven
(
weergave B en D).
V Bus [3] naar moer [4] drukken
(
weergave B en D).
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.
B
D
1
2
3
4
B
3
4
D

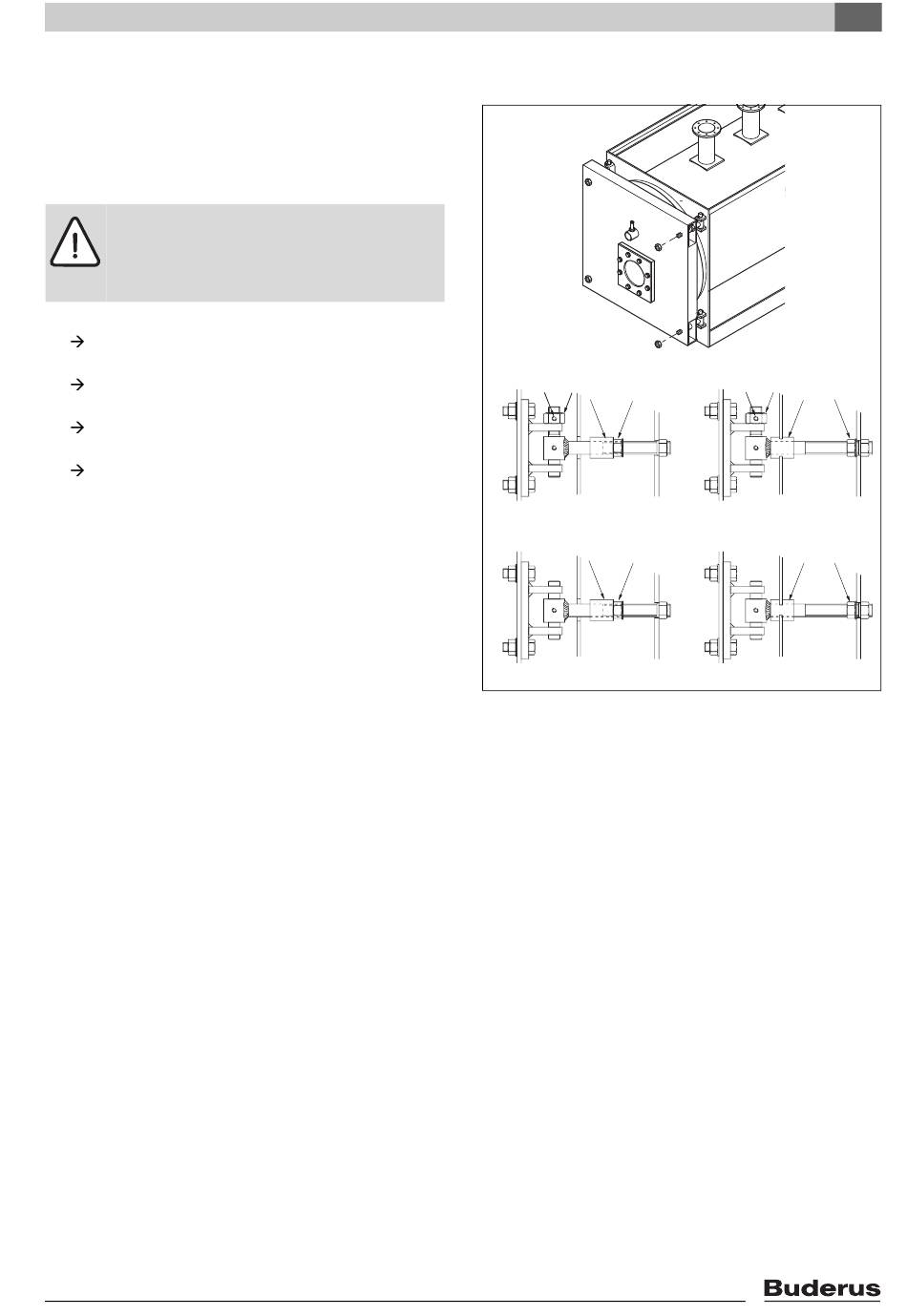

Afb. 28 Branderdeur openen
