5.5
Branderkabel plaatsen
Wanneer u de regeltoestelhouder (toebehoren) gebruikt,
vervalt deze montagestap. De branderkabel wordt direct
uit de houder van het regeltoestel gevoerd.
De branderkabel moet aan de zijde van de
deuraanslag (af fabriek rechts) worden ge-
legd.
Hierna wordt de montage aan de rechterzijde
beschreven, voor de linkerzijde geldt hetzelf-
de omgekeerd.
Gevaar: Levensgevaar door elektrische
stroom.
Voor het uitvoeren van de branderkabel moet
een steekverbinding worden geopend.
V Elektrotechnische werkzaamheden alleen
uitvoeren wanneer u over de betreffende
kwalificaties beschikt.
V Branderkabel [1] met de trekontlasting door de
kabeldoorvoer [2] in de voorste zijwand [3] voeren.
De branderaansluitstekker (groot, niet afgebeeld) zit
extern.
5.6
Zijwanden bij ketelgrootte 120 kW tot 420 kW monteren
De zijwanden aan de rechter en linker zijde worden op
dezelfde manier gemonteerd. De zijwanden verschillen
door de positie van de kabeldoorvoer.
V Clip [1] plaatsen.
V Zijwanden [4] boven en onder in de dwarsbalken van
het ketelframe [5] en [6] hangen.
V Kleine zijwanden [1] met de scharnieren [2] aan de zij-
wanden [4] schroeven.
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.

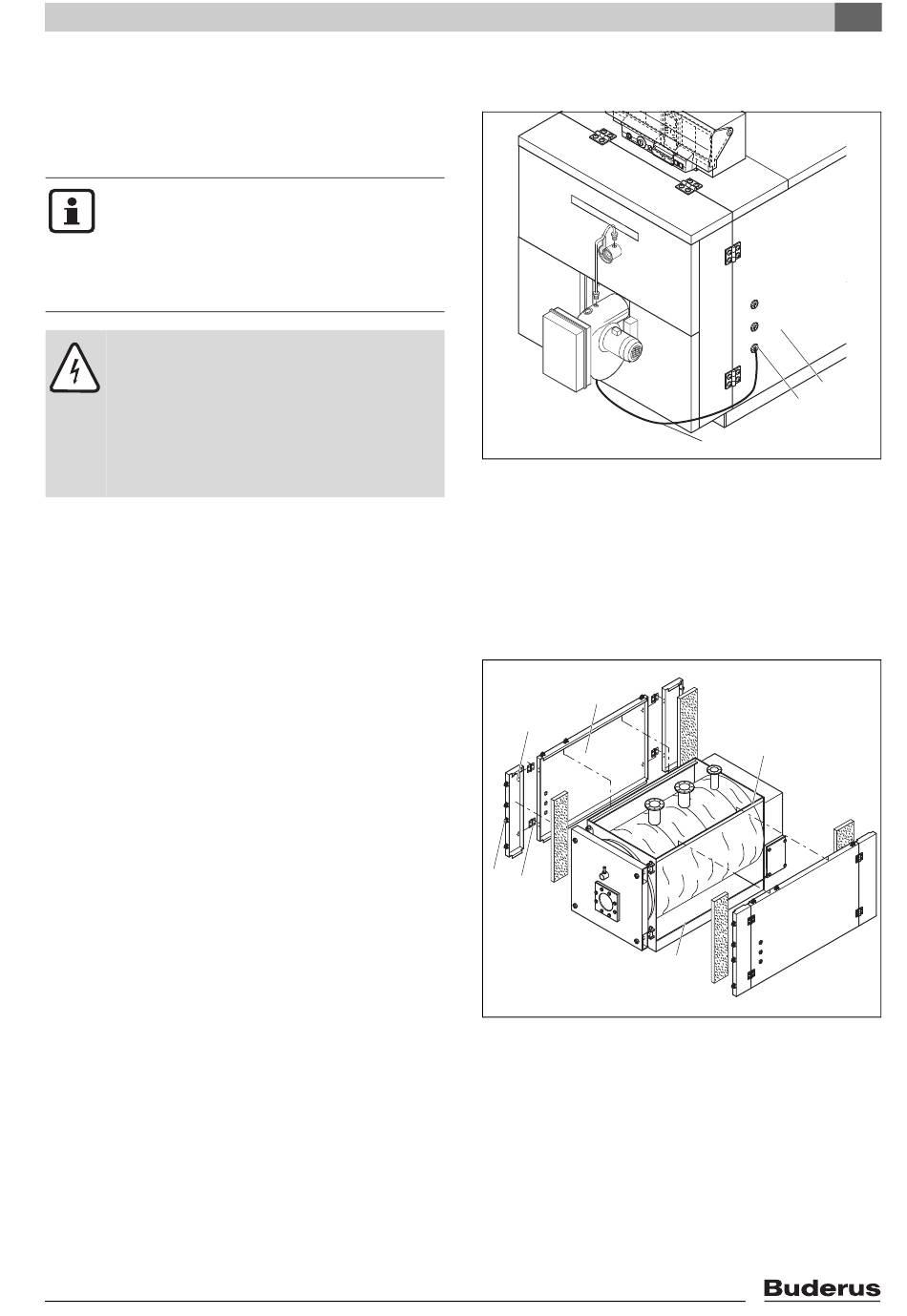

Afb. 12 Branderkabel monteren
1
Branderkabel
2
Kabeldoorvoer
3
Voorste zijwand
4
3
1
2
Afb. 13 Zijwanden bij ketelgrootte 120 kW tot 420 kW
monteren
1
Clips
2
Scharnieren
3
Kleine zijwand
4
Zijwand
5
Bovenste zijdelingse traverse
6
Onderste zijdelingse traverse
Montage
3
2
1
6 720 615 362-12.1SL
5
6
6 720 615 362-13.1S
5
23
