5
Montage
5.14 Brander (toebehoren) monteren
In dit hoofdstuk wordt de montage van een brander toe-
gelicht.
Waarschuwing: Schade aan de installatie
door verkeerde brander.
V Alleen branders gebruiken, die voldoen
aan de technische eisen van de specifieke
ketel voor stookolie/gas Logano SK645 /
SK745 (
hoofdstuk 2.10, pagina 12).
5.14.1 Branderplaat monteren
U kan, op bestelling, bij Buderus voorgeboor-
de branderplaten verkrijgen (toebehoren).
Wanneer u geen voorgeboorde branderplaat bij Buderus
heeft besteld, dan moet u de meegeleverde blindplaat
lokaal bewerken:
V Branderplaat overeenkomstig de benodigde brander-
buisdoorsnede boren of autogeen uitsnijden.
V Boor de gaten voor de branderbevestiging volgens het
boorplan van de aansluitflens van de brander.
V Branderplaat [2] met dichting [4] op de branderdeur
[1] met zeskantbouten en ringen [3] bevestigen.
5.14.2 Brander op de branderplaat monteren
Neem voor de montage en de aansluiting van
de brander het montagevoorschrift van de
betroffen brander in acht.
Waarschuwing: Schade aan de installatie
door verkeerde isolatieringen.
V Alleen de meegeleverde isolatieringen ge-
bruiken.
V Brander [1] op de branderplaat [2] schroeven.
V Isolatieringen [4] overeenkomstig de diameter van de
branderbuis [5] uitsnijden.
V Resterende spleet tussen branderdeurisolatie [3] en
branderbuis [5] met de aangepaste isolatieringen [4]
opvullen.
V Uitblaasaansluiting van het kijkgat met de brander [1]
verbinden, zodat het kijkglas vrij blijft van afzettingen.
V Branderdeur sluiten en moeren aantrekken (
pagina 35).
V Branderkabel op de brander [1] aansluiten.
34
afb. 32,
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.
4
2
3

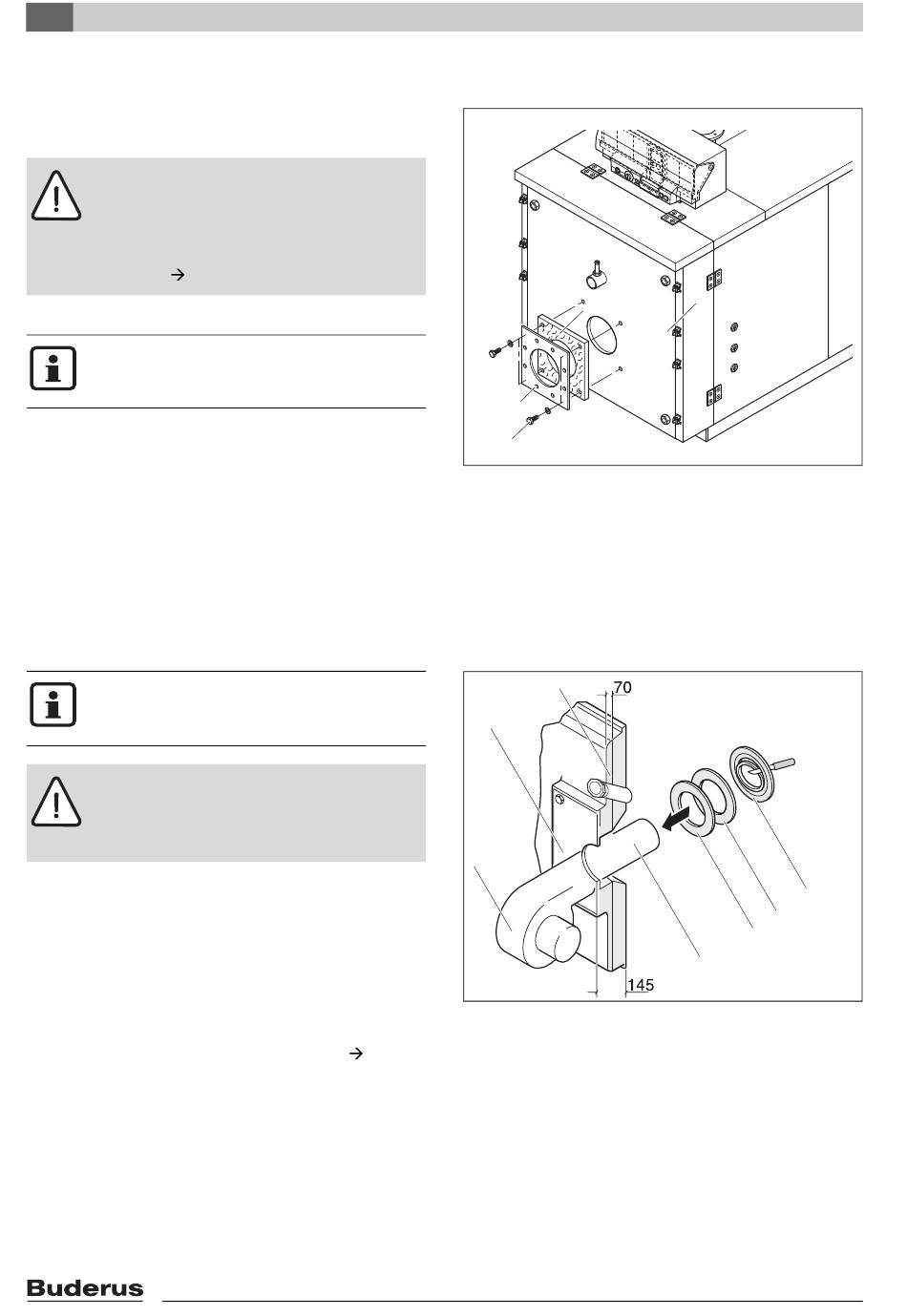

Afb. 29 Branderplaat monteren
1
Branderdeur
2
Branderplaat
3
Zeskantbouten en vulringen
4
Afdichting
3
2
1
Afb. 30 Brander monteren (maten in mm)
1
Brander
2
Branderplaat
3
Isolatie van de branderdeur
4
Isolatieringen
5
Branderbuis
1
6 720 615 362-29.1SL
4
4
4
5
6 720 615 362-30.1SL
