5.11.3 Temperatuurvoelerpakket monteren
Voorzichtig: Schade aan het toestel door
beschadigde capillaire leidingen.
V Let erop dat de capillaire leidingen bij het
afrollen en leggen niet worden geknikt of
geklemd.
De meetplaats van de CV-ketel bevindt zich boven op het
ketellichaam.
De temperatuurvoeler van de temperatuurre-
gelaar is gemarkeerd met "TR".
Let op de afwijkende montage van het tem-
peratuurvoelerpakket bij gebruik van een re-
geltoestel Logamatic 4212 met de
aanvullende module ZM 427 (zie onder).
V Temperatuurvoeler van het regeltoestel Logamatic en
de capillaire leidingvoeler [9] van de veiligheidstempe-
ratuurbegrenzer met 2 kwartringblindstukken onder de
middelste dwarsbalk plaatsen en in de meetplaats [10]
steken.
V Branderkabel door de kabeldoorvoer van de voorste
ketelkap [7] leiden.
V Compensatieveer [2] met het temperatuurvoelerpakket
[3] tot aan de aanslag in de dompelhuls [6] schuiven.
Bij het inschuiven van het temperatuurvoelerpakket [3] in
de dompelhuls [6] schuift de kunststof spriraal [1] auto-
matisch terug.
V Overtollige lengte van de kabel, capillaire leidingen en
voelerkabel opwikkelen en op de isolatie van het ketel-
lichaam leggen.
Bij gebruik van het regeltoestel Logamatic 4212
met aanvullende module ZM 427:
V Temperatuurvoeler van de ZM427 lokaal op de retour
van de CV-ketel als contactvoeler aanbrengen.
Voorzichtig: Schade aan de installatie door
verkeerde voelerpositie.
De montage van de temperatuurvoeler op
een andere plaats kan schade aan de instal-
latie tot gevolg hebben.
V Montage van de temperatuurvoeler van de
ZM427 alleen op de retour van de CV-ke-
tel.
Logano SK645 / SK745 - Wijzigingen op grond van technische verbeteringen voorbehouden.
3
2
1
4
5
6
11

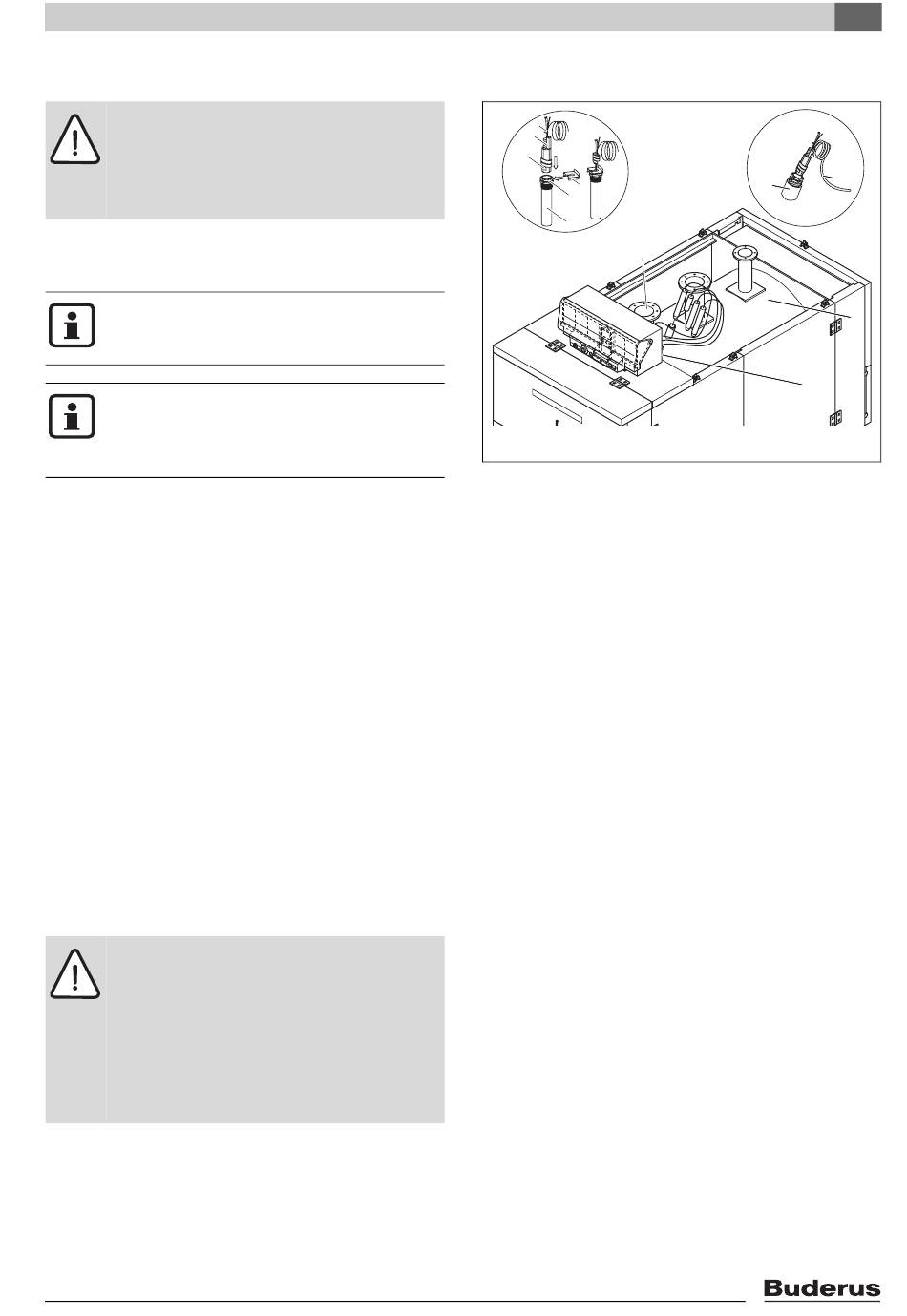

Afb. 21 Temperatuursensorpakket monteren
1
Kunststof spiraal
2
Compensatieveer
3
Pakket temperatuursensors
4
Voelerzekering
5
Kop van de dompelhuls
6
Dompelhuls
7
Kabeldoorvoer van de voorste ketelafdekkap
8
Isolatie van het ketellichaam
9
Capillaire leidingen en voelerkabel
10
Meetpunt
11
Retourleiding CV-ketel (RK)
5
Montage
9
10
8
7
6 720 615 362-21.1SL
29
