9
Database
9.1
Aanmaken van verdelerstructuren algemeen
In de tester kan een volledige verdelerstructuur met stroomkring-
resp. RCD-gegevens worden aangemaakt.
Met deze structuur is het mogelijk, metingen toe te wijzen aan de
stroomkringen van verschillende verdelers, gebouwen en klanten.
U kunt op twee manier te werk gaan:
•
Ter plaatse resp. op de bouwplaats: verdelerstructuur aanma-
ken in de tester.
Er kan een verdelerstructuur in de tester worden aangemaakt
met maximaal 50.000 structuurelementen. Deze structuur
wordt bewaard in het flashgeheugen van de tester.
of
•
Aanmaken en opslaan van een aanwezige verdelerstructuur met
behulp van de pc-database- en logsoftware IZYTRONIQ.
Opmerkingen over
IZYTRONIQ
Lees voor installatie en gebruik de online hulp van het pc-pro-
gramma.
9.2
Overdracht van verdelerstructuren
De volgende overdrachten zijn mogelijk:
•
Het overdragen van een verdelerstructuur van de pc naar de
tester.
•
Overdragen van een verdelerstructuur met meetwaarden van
de tester naar de pc.
Voor het overdragen van structuren en gegevens tussen de tester
en de pc moeten deze met een USB-interfacekabel met elkaar
verbonden zijn.
Opmerking
Tijdens de gegevensoverdracht mag de functiedraaiknop
niet in draaiknopstand "U" staan.
30

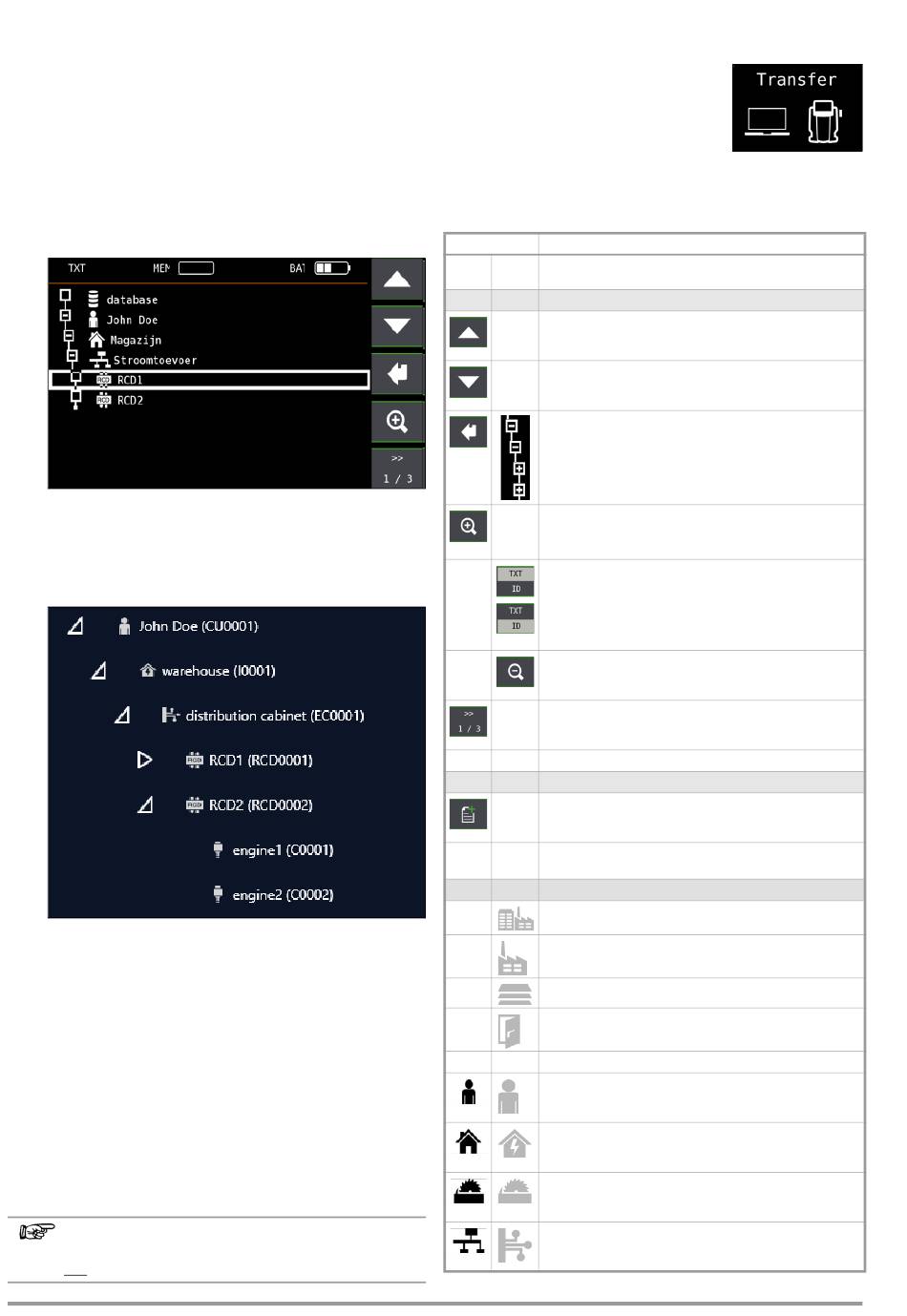

Tijdens het overdragen van structuren en
gegevens verschijnt de volgende weergave
op het display.
9.3
Verdelerstructuur in de tester aanmaken
Overzicht van de betekenis van de symbolen voor de structuurop-
maak
Symbolen
Betekenis
Hoofd-
Sub-
niveau
niveau
Geheugenmenu pagina 1 van 3
Cursor BOVEN: omhoog bladeren
Cursor ONDER: omlaag bladeren
ENTER: keuze bevestigen
+ – naar een ondergeschikt niveau gaan
(mappenstructuur openmaken) of
– + naar een bovengeschikt niveau gaan
(mappenstructuur sluiten)
De volledige structuurbenaming (max. 63 tekens)
of het identificatienummer (25 tekens) in een
zoomvenster in beeld brengen.
Tussen structuurbenaming en identificatienum-
mer tijdelijk omschakelen.
Deze knoppen hebben geen invloed op de hoofd-
instelling in het setup menu zie DB-MODE
Pagina 28.
Het zoomvenster buiten beeld brengen
Paginawissel naar menukeuze
Geheugenmenu pagina 2 van 3
Structuurelement toevoegen
Tester IZYTRO-
NIQ
LOCATIEBOOM
Eigendom
Gebouw
Niveau
Kamer
E-BOOM - Elektrische boom
Klant
Elektrische installatie
Machine
Verdeler
Gossen Metrawatt GmbH
