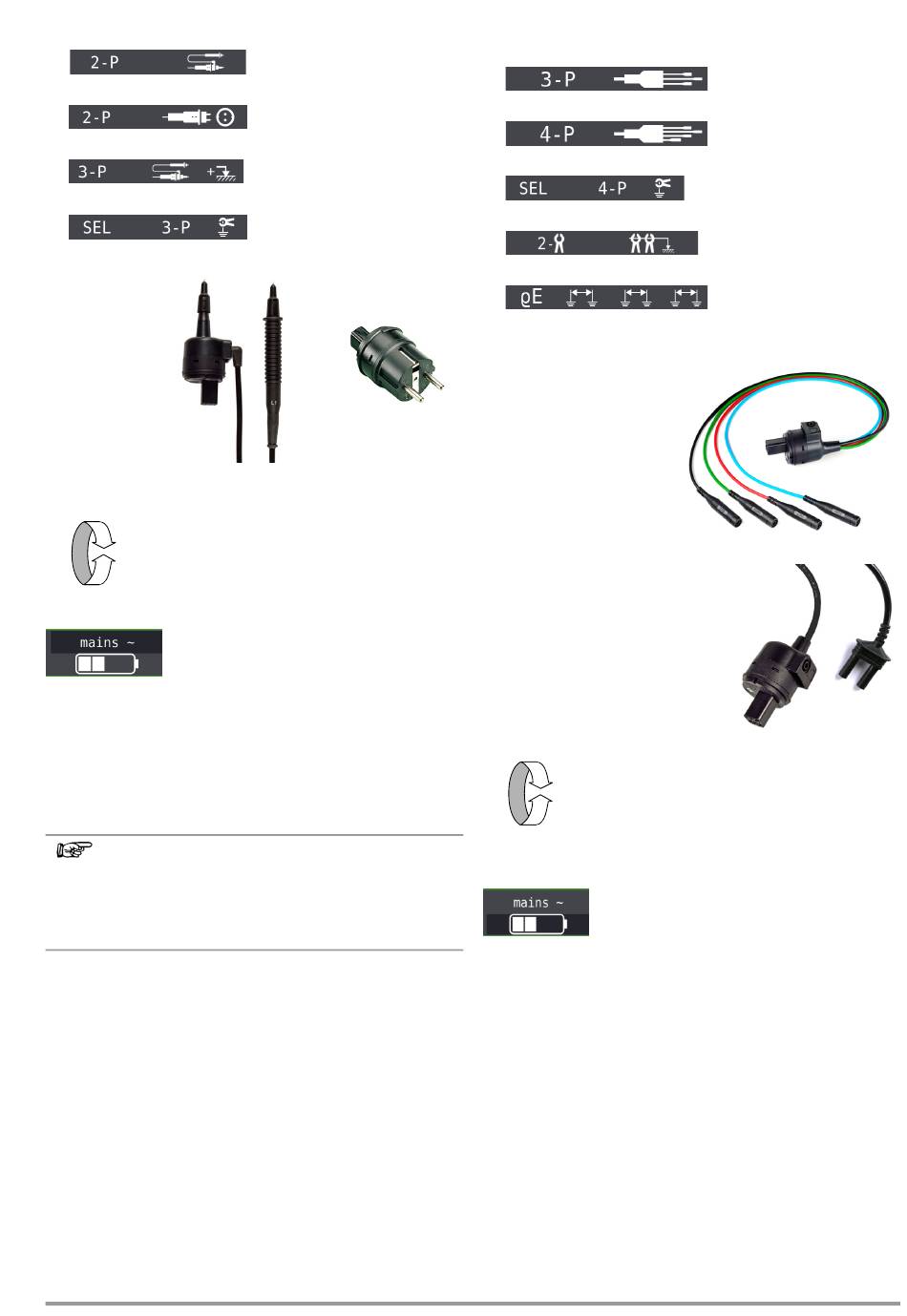

15.1
Aardingsweerstandsmeting – netgevoed
Volgende drie metingen resp. aansluitingen zijn mogelijk:
•
2-polige meting met 2-polige adapter
•
2-polige meting met randaardestekker
(niet mogelijk in het IT-net)
•
3-polige meting met 2-polige adapter en sonde
•
selectieve meting: 2-polige meting met sonde
en stroomtang
Afbeelding links:
2-polige meetadap-
ter voor het aftas-
ten van de meet-
punten PE en L
Afbeelding rechts
als alternatief kan
de meetadapter
PRO-contactstop
worden gebruikt
Meetfunctie kiezen
R
E
Gebruiksmodus kiezen
De gekozen bedrijfsmodus wordt geïnverteerd weergegeven:
witte tekst mains~ op een zwarte achtergrond.
Uitzondering handmatige keuze van het meetbereik (meetstroom-
keuze)
(R AUTO, R = 10 k (4 mA), 1 k (40 mA), 100 (0,4 A),
10 (3,7 ... 7 A), 10 /U
E
Opmerking
Als het bereik manueel wordt gekozen, houd er dan reke-
ning mee dat de nauwkeurigheidsgegevens pas vanaf
5% van de bereikseindwaarde gelden (met uitzondering
van het 10 -bereik; aparte vermelding voor kleine waar-
den).
Parameter instellen
❏ Meetbereik: AUTO,
10 k (4 mA), 1 k (40 mA), 100 (0,4 A), 10 (> 3,7 A)
Bij installaties met RCD-aardlekschakelaar moet de weerstand
resp. de meetstroom zodanig worden gekozen dat deze onder
de aanspreekstroom (½ I
❏ Contactspanning: UL < 25 V, < 50 V, < 65 V, door de gebruiker
instelbare spanning zie hoofdst. 10.8
❏ Overzetverhouding: afhankelijk van de gebruikte stroomtang
❏ Type aansluiting: 2-polige adapter, 2-polige adapter + sonde,
2-polige adapter + tang
❏ Netvorm: TN of TT
❏ Curvevorm teststroom
Zie voor zinvolle parameters voor de meetsoort resp. het type
aansluiting hoofdstuk 15.4 t/m hoofdstuk 15.6.
Metingen verrichten
Zie hoofdstuk 15.4 t/m hoofdstuk 15.6.
Gossen Metrawatt GmbH
)
) ligt.
N
15.2
Aardweerstandmeting – op batterijen werkend "op batte-
rijen werkend" (alleen PROFITEST MF XTRA)
De volgende vijf metingen resp. aansluitingen zijn mogelijk:
•
3-polige meting met adapter PRO-RE
•
4-polige meting met adapter PRO-RE
•
selectieve meting met tang (4-polige meting)
met adapter PRO-RE (Z501S)
•
2-tangenmeting met adapter PRO-RE/2
•
Bepaling van de specifieke weerstand
met adapter PRO-RE (Z501S)
Afbeelding rechts:
Adapter PRO-RE voor aan-
sluiting van de aardelek-
trode, vervangende aardelek-
trode, de sonde en de tester
voor 3-/4-polige meting,
selectieve meting en speci-
fieke weerstandmeting
Afbeelding rechts:
Meetadapter PRO-RE/2 als toebeho-
ren voor de aansluiting van de gene-
ratortang E-Clip2 voor de 2-tangen-
resp. aardlusweerstandsmeting.
Meetfunctie kiezen
R
E
Gebruiksmodus kiezen
De gekozen bedrijfsmodus wordt geïnverteerd weergegeven:
wit batterijsymbool op zwarte achtergrond.
Parameter instellen
❏ Meetbereik: AUTO, 50 k, 20 k, 2 k, 200 , 20
❏ Overzetverhouding stroomtangsensor:
1:1 (1V/A,) 1:10 (100mV/A), 1:100 (10mV/A), 1:1000 (1mV/A)
❏ Soort aansluiting: 3-polig, 4-polig, selectief, 2-tangen,
❏ Afstand d (voor meting
): xx m
E
Zie voor zinvolle parameters voor de meetsoort resp. het type
aansluiting hoofdstuk 15.7 t/m hoofdstuk 15.11.
Metingen verrichten
Zie hoofdstuk 15.7 t/m hoofdstuk 15.11.
E
(Rho)
E
57
