20
Testsequenties (Automatische meetprocessen)
– functie AUTO
Schakelaarstand AUTO op de tester kiezen
AUTO
In de draaiknopstand AUTO worden alle testsequenties weergege-
ven die in het apparaat aanwezig zijn.
Als er geen testsequenties in het apparaat aanwezig zijn, ver-
schijnt de melding NO DATA.
20.1
Algemeen (structuur van testsequenties)
Als er successievelijk steeds weer hetzelfde aantal metingen met
aansluitende rapportering moet worden verricht, zoals dit bijv. bij
normen is voorgeschreven, dan is het raadzaam om testsequen-
ties te gebruiken.
Met behulp van testsequenties kunnen met de handmatige afzon-
derlijke metingen automatische meetprocessen worden samen-
gesteld.
Een testsequentie bestaat uit maximaal 200 afzonderlijke stappen
die achtereenvolgens worden afgewerkt.
Er wordt in principe een onderscheid gemaakt tussen drie ver-
schillende soorten stappen:
•
Opmerking (teststap Visuele controle): het meetproces wordt
onderbroken door het weergeven van een opmerking als pop-
up voor de tester. Pas na het bevestigen van de instructie
wordt de meetprocedure voortgezet.
Voorbeeld instructie vóór de isolatieweerstandsmeting:
„Koppel het apparaat af van het net!"
•
Inspectie, testen en logging: het meetproces wordt onderbro-
ken als een geslaagde/niet-geslaagde beoordeling in beeld
verschijnt. Het commentaar en het resultaat van de beoorde-
ling wordt bewaard in de database.
•
Meting (teststap "door de gebruiker beoordeelde meting"): meting
zoals voor de afzonderlijke metingen van de testers met
opslag en parametrisering
20.2
Testsequenties maken met IZYTRONIQ
De testsequenties worden (vanaf testerfirmware versie 3.0.0) met
behulp van het programma IZYTRONIQ gemaakt op de pc en
vervolgens overgedragen naar de tester. Een willekeurig aantal
testsequenties kan worden aangemaakt en op de pc worden
bewaard in IZYTRONIQ. Er kunnen maximaal 10 geselecteerde
testsequenties naar de tester worden gezonden.
Er is niet voorzien in het opnieuw verzenden van testsequenties
van de tester naar de pc, aangezien deze uitsluitend op de pc zijn
aangemaakt, beheerd en bewaard.
Algemene instructies over het aanmaken van testsequenties is
ook te vinden in de online-help voor IZYTRONIQ.
Testsequenties aanmaken en overdragen met IZYTRONIQ
(stapsgewijze instructie)
➭ Kies VASTE OBJECTEN
➭ Kies hier het menu SEQUENTIES
➭ Kies het pictogram TOEVOEGEN
AANMAKEN verschijnt. Toets de parameters NAAM SEQUENTIE,
TESTTYPE en NORM in en kies VOOR APPARAAT uw momenteel
aangesloten apparaat. Bevestig door TOEVOEGENte kiezen.
➭ Bewaar de instellingen met
➭ Kies het nieuwe item en vervolgens sequentie editor
bewerkingsmenu met STAPPENKEUZE en ONTWERPVOORTGANG
gaat open.
➭ Kies de tester die in STAPPENKEUZE wordt weergegeven. Visu-
ele controle en Door de gebruiker beoordeelde meting verschijnen
in beeld.
➭ Door Visuele controle naar het veld ONTWERPVOORTGANG te sle-
pen, gaat MEETSTAP: VISUELE CONTROLE in het linker beneden-
venster open. Hier moet u de parameters of details voor de
betreffende meetstap invoeren.
Gossen Metrawatt GmbH
.
.
. Het veld NIEUWE SEQUENTIE
.
➭ Bewaar de instellingen met
➭ Door Door de gebruiker beoordeelde meting naar het veld ONT-
WERPVOORTGANG te slepen gaat MEETSTAP: DOOR DE GEBRUIKER
BEOORDEELDE METING in het linker benedenvenster open. Hier
moet u de parameters of details voor de betreffende meetstap
invoeren.
➭ Bewaar de instellingen.
➭ Herhaal de meetstappen totdat de testsequentie is voltooid.
➭ Bewaar de instellingen met
➭ Kies opnieuw VASTE OBJECTEN
➭ Kies hier de functie EXPORTEREN
geopend.
➭ Kies de gewenste tester en zet een vinkje bij SEQUENTIES. Kies
EXPORTEREN. Het menu SEQUENZEN EXPORTEREN (MAX10) gaat
open.
➭ Markeer hier de te exporteren sequenties en kies het symbool
EXPORTEER NAAR DE TESTER
!
Let op!
De in de tester geladen testsequenties worden in de tes-
ter gewist door de volgende handelingen:
– het ontvangen van nieuwe testsequenties van de pc
– het veranderen van de gebruikerstaal
– het wissen van de hele database in de tester
– het terugzetten op fabrieksinstellingen
– een firmware-update

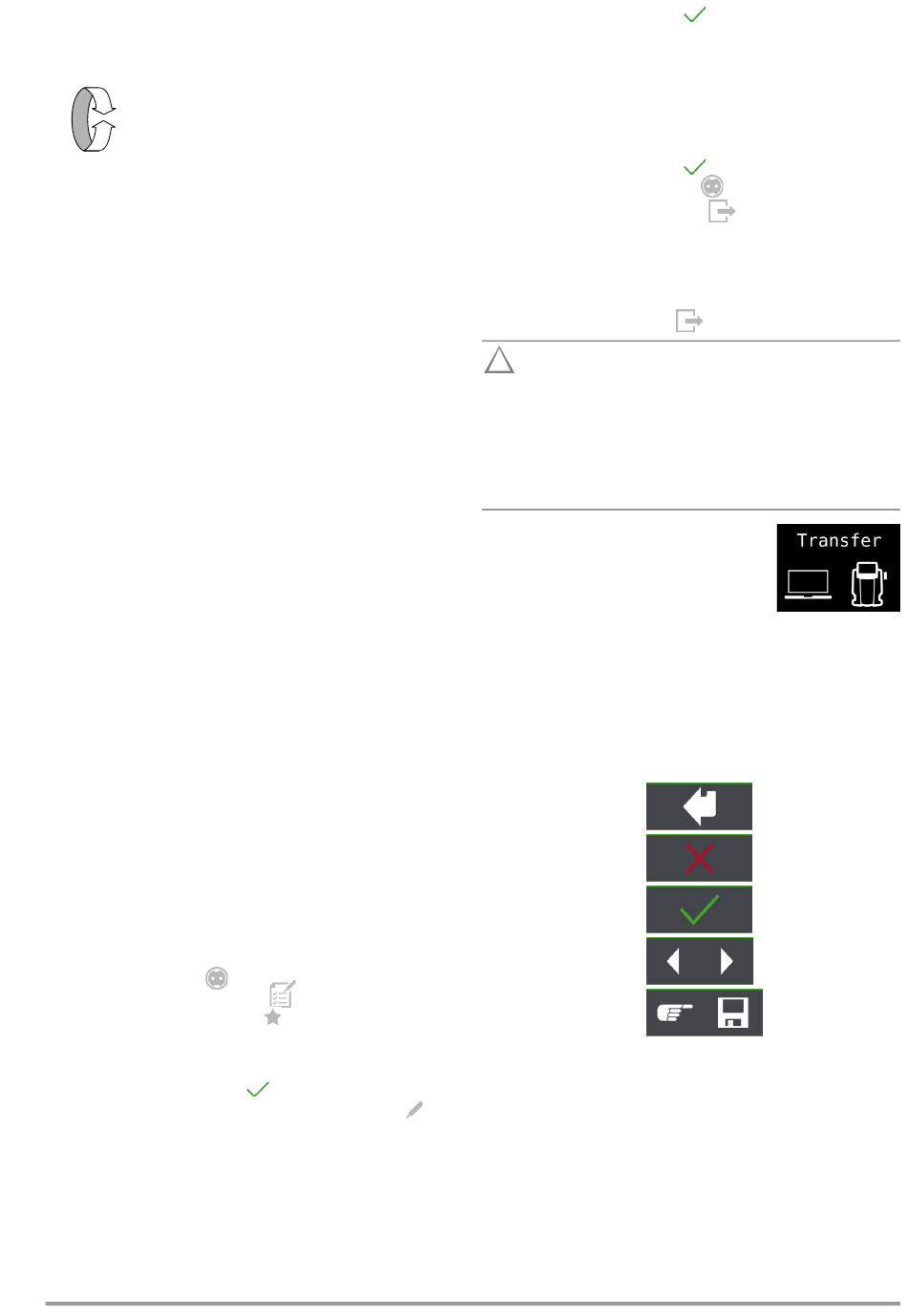

Tijdens de overdracht van de testsequenties
verschijnt een progressiebalk op de pc en de
hiernaast afgebeelde figuur op het display
van de tester.
Vervolgens verschijnt op de pc informatie
over de succesvolle export door IZYTRONIQ naar de tester.
Alle eerder in de tester bewaarde testsequenties worden gewist.
Alleen de testsequenties die het laatst coherent uit IZYTRONIQ
zijn geïmporteerd, worden in de tester bewaard.
20.3
Meetsequenties gebruiken
Testsequentiecommando's
Opmerking bevestigen
Gebeurtenis verwerpen
Gebeurtenis bevestigen
naar de vorige/
naar de volgende stap
Meetresultaat bewaren
Testsequenties parametriseren
De parametrisatie van metingen vindt eveneens op de pc plaats.
. Het
De parameters kunnen echter nog tijdens de meetprocedure vóór
de start van de respectievelijke meting op de tester worden veran-
derd.
Na een nieuwe start van de meetstap worden de parameterinstel-
lingen opnieuw opgevraagd die in de IZYTRONIQ zijn gedefini-
eerd.
.
.
.
. De exportwizard wordt
.
