18

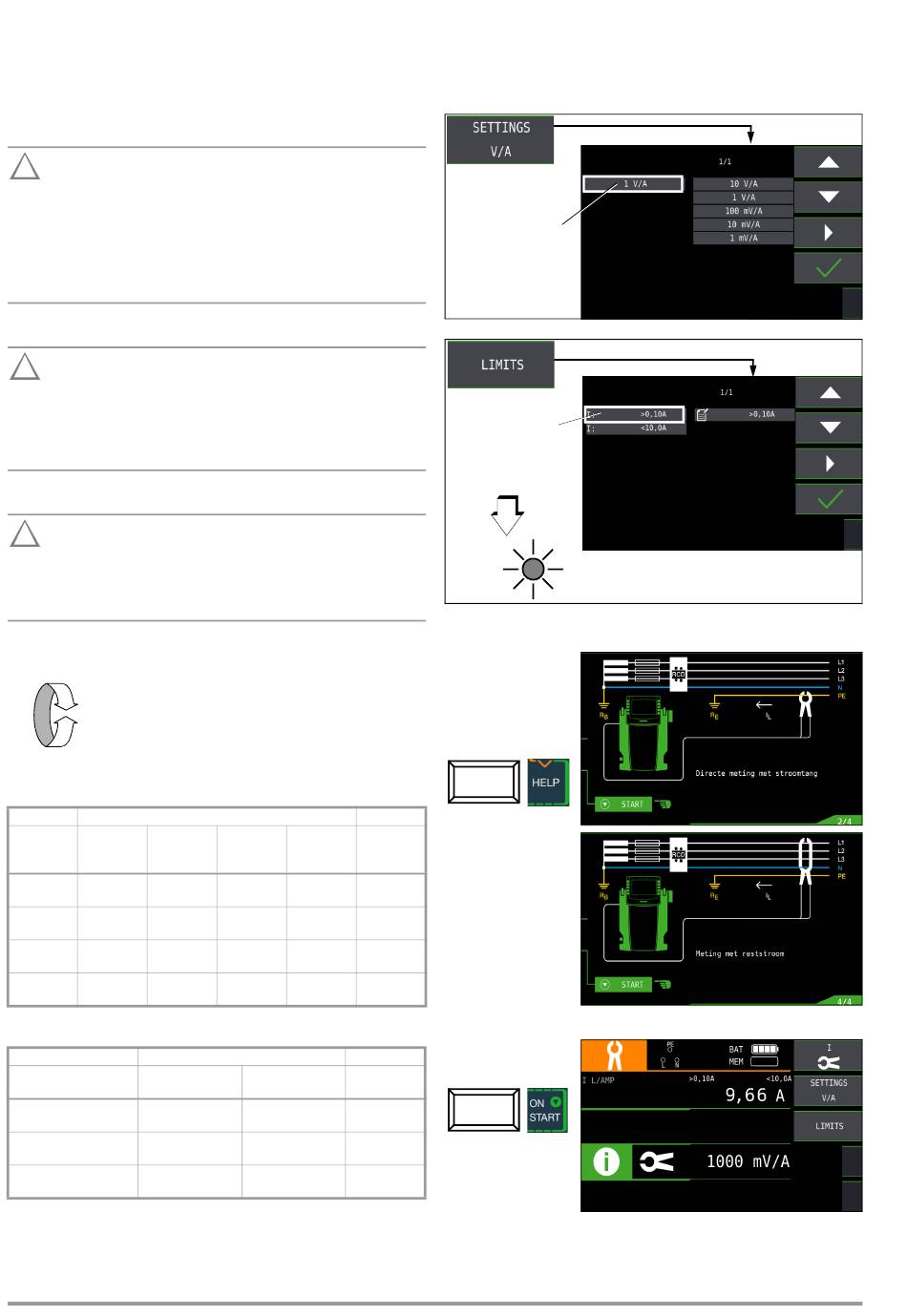

Metingen met sensoren als toebehoren
18.1
Stroommeting met behulp van een stroomtang
Voor-, lek- en compensatiestromen tot 1 A alsook werkstromen
tot 1000 A kunt u met behulp van speciale stroomtangen meten
die u voor dit doel aansluit op de stekkerbussen (15) en (16).
!
Let op!
Gevaar door hoge spanningen!
Gebruik alleen de als toebehoren aangegeven stroom-
tangen van Gossen Metrawatt GmbH.
Andere stroomtangensensoren zijn aan de secundaire
zijde mogelijk niet met een belastingsweerstand afgeslo-
ten. Gevaarlijk hoge spanningen kunnen in dit geval de
gebruiker en de tester in gevaar brengen.
!
Let op!
Maximale ingangsspanning op de tester!
Meet geen grotere stromen dan aangegeven voor het
maximale meetbereik van de tang in kwestie.
De maximum ingangsspanning op de tangaansluitingen
(15) en (16) van de tester mag niet hoger liggen dan 1 V!
!
Let op!
Lees absoluut de gebruiksaanwijzingen van de stroom-
tangen door en houdt u zich aan de daarin beschreven
veiligheidsinstructies, vooral met betrekking tot de ge-
oorloofde meetcategorie.
Meetfunctie kiezen
SENSOR
Meetbereik op de stroomtang kiezen
Tester
Parameter
Schakelaar
Schakelaar
Overzetver-
WZ12C
Z3512A
houding
1:1
x 1000
1 mV / mA
1 V / A
[mV/A]
1:10
—
x 100 [mV/A]
100 mV / A
1:100
—
x 10 [mV/A]
10 mV / A
1:1000
1 mV / A
x 1 [mV/A]
1 mV / A
Tester
Parameter
Schakelaar
Overzetverhouding
METRAFLEX P300
1:1
3 A (1 V/A)
1 V / A
1:10
30 A (100 mV/A)
100 mV / A
1:100
300 A (10 mV/A)
10 mV / A
76
Tangen
Meetbereik
Meetbereik
Meetbereik
WZ12C
Z3512A
1 mA
0 ... 1 A
5 ... 999 mA
15 A
—
0 ... 10 A
—
0 ... 100 A
1 A
0 ... 1000 A
150 A
150 A/999 A
Tang
Meetbereik
Meetbereik
METRAFLEX P300
3 A
5 ... 999 mA
30 A
0,05 ... 10 A
300 A
0,5 ... 100 A
Parameter instellen
Afhankelijk van het op de stroomtang ingestelde meetbereik moet
de parameter overzetverhouding op de tester dienovereenkom-
stig worden ingesteld.
Uitvoerbereik
Tang
Limiet/grenswaarde
I < en I >
Limiet/grenswaarde
R
U
L
L
Het aangeven van de default van grenswaarden leidt tot een auto-
matische beoordeling aan het einde van de meting.
Aansluiting
Tester
0,05 ...
10 A
0,5
100 A
5
Meting starten
Tester
Druk nogmaals op
de knop om de
meting te stoppen.
Gossen Metrawatt GmbH
