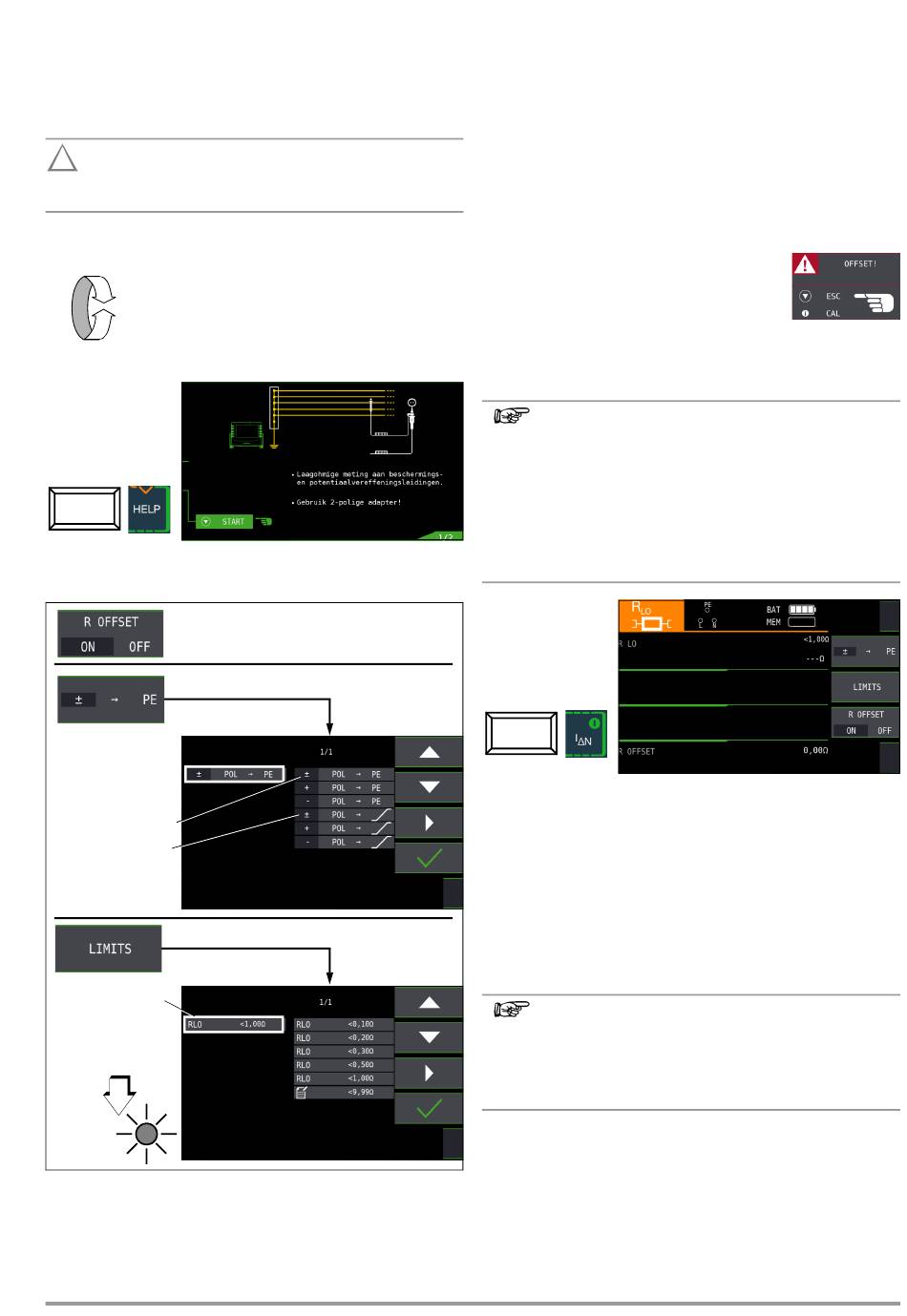

Meten van lage ohmse weerstanden tot 200 ohm (aardleidingen en potentiaalvereffeningsleidingen)
De meting van lage ohmse weerstanden van aardleidingen, aard-
geleiders of potentiaalvereffeningsleidingen moet volgens de
voorschriften worden verricht met (automatische) ompoling van
de meetspanning of met stroomloop in de ene (+ Pol naar PE) en
in de andere richting (– Pol naar PE).
!
Let op!
Lage ohmse weerstanden mogen alleen op spannings-
loze objecten worden gemeten.
Meetfunctie kiezen
R
LO
Aansluiting
alleen met een 2-
polige adapter!
Parameter instellen
ROFFSET: ON OFF
Polariteit: +/– tegen PE
Polariteit: +/– tegen PE
met drempelverloop
Limiet/Grenswaarde
R
>
LO
Limiet/Grenswaarde
R
U
L
L
Gossen Metrawatt GmbH
❏ R
/
OFFSET ON
OFF
– In aanmerking nemen van meetleidingen tot 10
Bij het gebruik van meetleidingen of verlengingsleidingen kan hun
ohmse weerstand automatisch worden afgetrokken van het meetre-
sultaat. Ga hiervoor als volgt te werk:
van OFF naar ON. Roffset = 0.00 verschijnt in de
➭ Zet R
OFFSET
voettekst.
➭ Kies een polariteit of kies voor automatische ompoling.
➭ Veroorzaak een kortsluiting met het einde van de verlengde
meetleiding en de tweede meetpen van de tester.
➭ Start de meting van de offsetweersrand met I
Allereerst weerklinkt er een interval waarschu-
wingssignaal en verschijnt er een knipperende
instructie in beeld om te voorkomen dat een reeds
bewaarde offsetwaarde per vergissing wordt gewist.
➭ Start de offsetmeting door nogmaals op de activeringsknop te
drukken of annuleer ze met een druk op de knop ON/START ▼
(in dit geval = ESC).
Opmerking
Als de offsetmeting wordt gestopt door een fout-popup
Roffset > 10 of verschil tussen RLO+ en RLO– groter dan
10%, dan blijft de voor het laatst gemeten offsetwaarde
behouden. Hiermee is het vrijwel onmogelijk dat de een-
maal berekende offsetwaarde per vergissing wordt
gewist! In het andere geval wordt telkens de kleinste
waarde als offsetwaarde bewaard. De maximale offset
bedraagt 10,0 . Door de offset kunnen negatieve weer-
standswaarden ontstaan.
R
meten
OFFSET
In de voettekst van het display verschijnt nu de melding Roffset
. Hierbij staat x.xx voor een waarde tussen 0,00 en 10,0 .
.
X
XX
Deze waarde wordt nu bij alle volgende R
ken van het eigenlijke meetresultaat, als u de softkeyknop R
ON/OFF op ON heeft geschakeld.
R
moet in de volgende gevallen opnieuw worden bepaald:
OFFSET
•
bij het wisselen tussen de polariteiten
•
na het omschakelen van ON naar OFF en terug.
U kunt de offsetwaarde bewust wissen door R
ON te schakelen.
Opmerking
Gebruik deze functie uitsluitend als u met verlengingslei-
dingen werkt.
Bij het gebruik van verschillende verlengingsleidingen,
moet de voordien beschreven procedure in principe wor-
den herhaald.
❏ Type / polariteit
Hier kan de richting van de stroomvloeirichting worden ingesteld.
❏ Limieten – Instellen van de grenswaarde
Hier kunt u de grenswaarde van de weerstand instellen. Als er
meetwaarden boven deze grenswaarde optreden, dan brandt de
rode LED UL/RL. Er kunnen grenswaarden worden gekozen tus-
sen 0,10 en 10,0 (editeerbaar). De grenswaarde verschijnt
boven de meetwaarde in beeld.
.
N
-metingen afgetrok-
LO
OFFSET
van OFF op
OFFSET
