Aardingsweerstandsmeting batterijgevoed "op batterijen werkend" – selectief (4-polig)
met stroomtang en meetadapter PRO-RE als toebehoren (alleen PROFITEST MF XTRA)
Algemeen
PROFITEST MF XTRA /
In installaties met meerdere parallel geschakelde aardelektroden
wordt bij metingen van de aardingsweerstand de totale weer-
stand van de aardingsinstallatie gemeten.
Bij de meting worden twee aardpennen (hulpaardelektrode en
sonde) geplaatst. De meetstroom wordt ingevoerd tussen de aar-
delektrode en de hulpaardelektrode. De spanningsval wordt
gemeten tussen aardelektrode en sonde.
De stroomtang wordt om de aardelektrode geplaatst die moet
worden gemeten. Hierdoor wordt alleen het gedeelte van de
meetstroom gemeten dat daadwerkelijk door de aardelektrode
stroomt.
Aansluiting

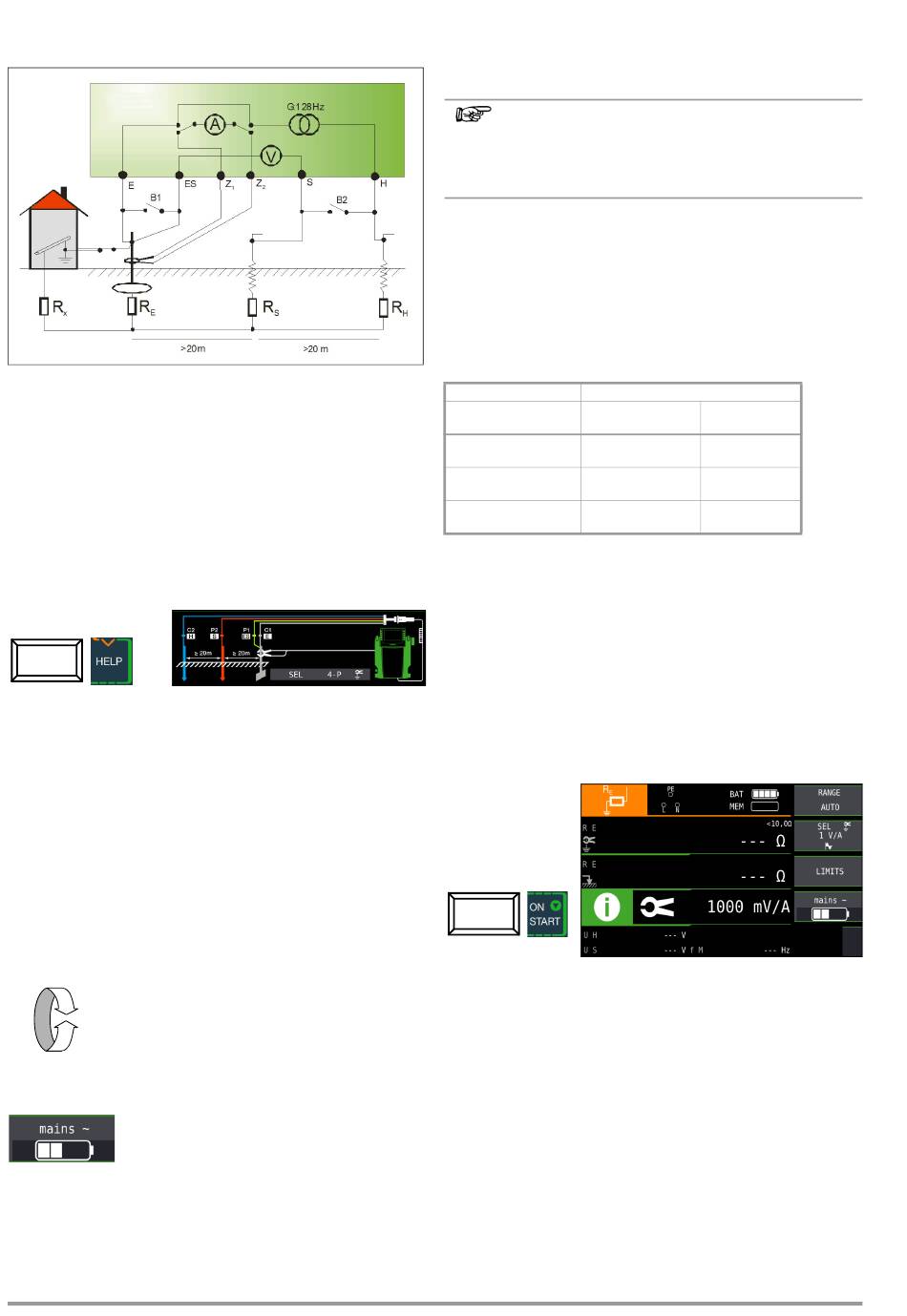

➭ Zet de pennen voor de sonde en de hulpaardelektrode op
minstens 20 m resp. 40 m afstand van de aardelektrode, zie
afbeelding boven.
➭ Zorg ervoor dat er geen hoge overgangsweerstanden tussen
de sonde en de grond zijn.
➭ Monteer de adapter PRO-RE (Z501S) op de teststekker.
➭ Sluit de sonde, de hulpaardelektrode en de aardelektrode aan
via de banaanbussen van 4 mm van de adapter PRO-RE.
Let hierbij op het opschrift van de banaanbussen!
➭ Sluit de stroomtangsensor Z3512A aan op de stekkerbussen
(15) en (16) op de tester.
➭ Bevestig de stroomtangsensor aan de aardelektrode.
Meetfunctie kiezen
R
E
Gebruiksmodus kiezen
De gekozen bedrijfsmodus wordt geïnverteerd weergegeven:
wit batterijsymbool op zwarte achtergrond.
66
Parameters instellen op de tester
❏ Meetbereik: 200
Opmerking
Als er wordt omgeschakeld op selectieve meting, wordt
er ook automatisch omgeschakeld op het meetbereik
AUTO, als een meetbereik van meer dan 200 was inge-
steld.
❏ Soort aansluiting: selectief
❏ Overzetverhouding stroomtangsensor:
1:1 (1V/A,) 1:10 (100mV/A), 1:100 (10mV/A)
❏ Afstand d (voor meting
): hier zonder betekenis
E
Parameter instellen op de stroomtangsensor
❏ Meetbereik stroomtang: zie tabel onderaan
Meetbereik op de stroomtang kiezen
Tester
Parameter
Schakelaar
Overzetverhouding
1:1
1 V / A
1:10
10 A / × 10
100 mV / A
1:100
100 A / × 100
10 mV / A
Belangrijke instructies voor het gebruik van de stroomtangsensor
•
Gebruik voor deze meting uitsluitend de stroomtangsensor
Z3512A.
•
Gebruik de tang terwijl ze vast is aangesloten. De sensor mag
tijdens de meting niet bewogen worden.
•
De stroomtangsensor mag alleen worden gebruikt op vol-
doende afstand van sterke interferentievelden .
•
Let erop dat de aansluitleidingen van de stroomtangsensor zo
veel mogelijk gescheiden van de sondeleidingen worden aan-
gelegd.
Meting starten
Tang Z3512A
Meetbereik
1 A / × 1
1 A
10 A
100 A
