Beschrijving en bediening
Het energiesysteem slaat de elektrische energie op en verdeelt het onder
het aandrijfmechanisme en de ADS3840 printplaat. De stroombron is een
oplaadbare 12V tractieaccu. Het laden vindt plaats bij het laadstation. Het
energiesysteem bestaat uit de volgende hoofdonderdelen:
•
Accu
•
Laadstrips
•
AAN/UIT-schakelaar
•
ADS3840 printplaat.
Er mag alleen een tractiebatterij worden gebruikt (volgens de specificaties).
De ADS3840 printplaat zorgt dat de accu optimaal wordt opgeladen. Het
combineert het bewaken en testen van de accu met versneld opladen voor
maximale accuprestaties. De printplaatkast heeft twee knoppen om de
stroom op de ADS3840 printplaat AAN of UIT te schakelen.

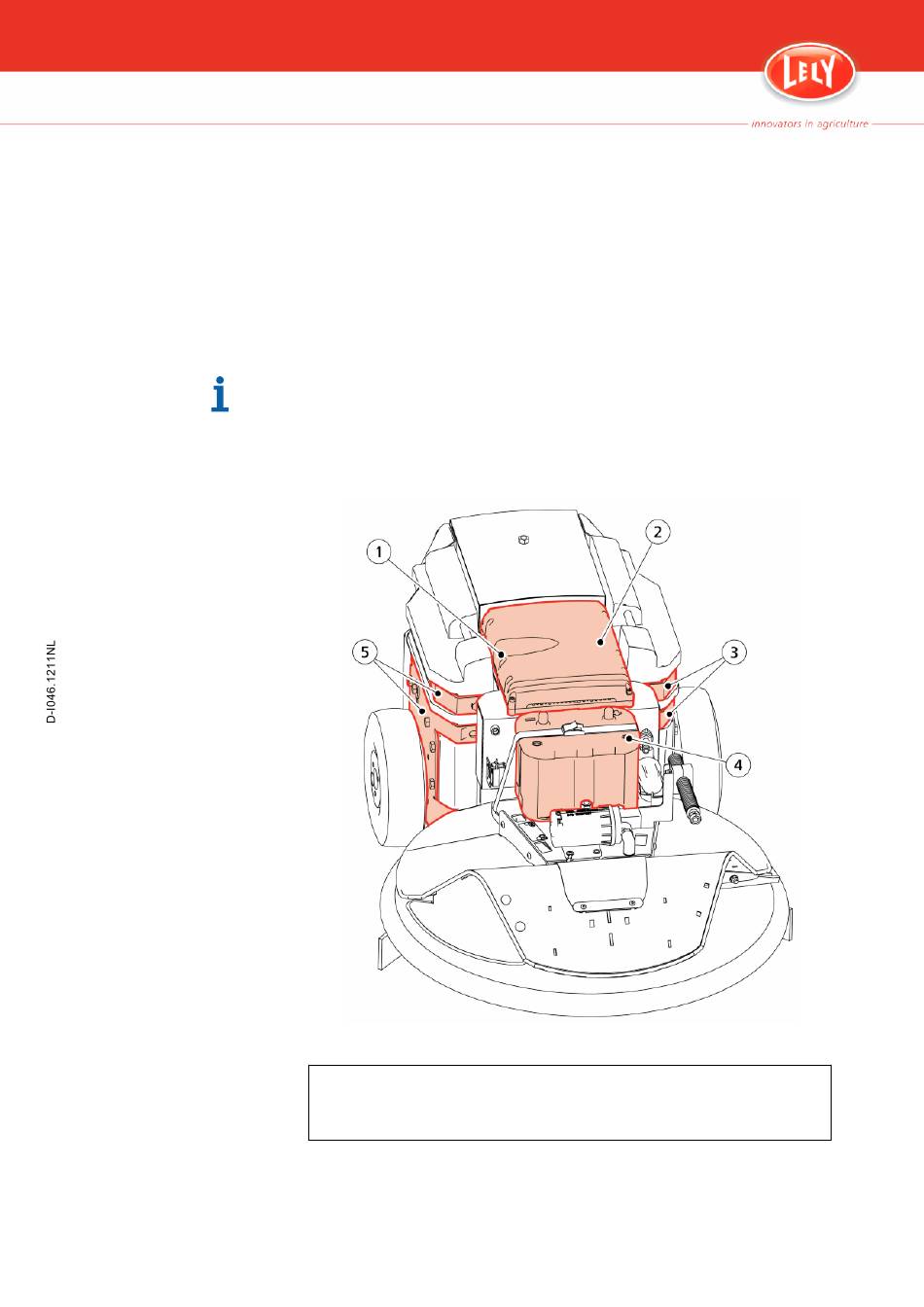

Figuur 7. Voedingssysteem (afdekplaten verwijderd)
LEGENDA:
1.Knoppen AAN en UIT - 2. Printplaatkast met ADS3840 Printplaat - 3. Laadstrips links
(bovenste strip: + , onderste strip: -) - 4. Accu - 5. laadstrips rechts (bovenste strip: + ,
onderste strip: -)
4-5
