Trend

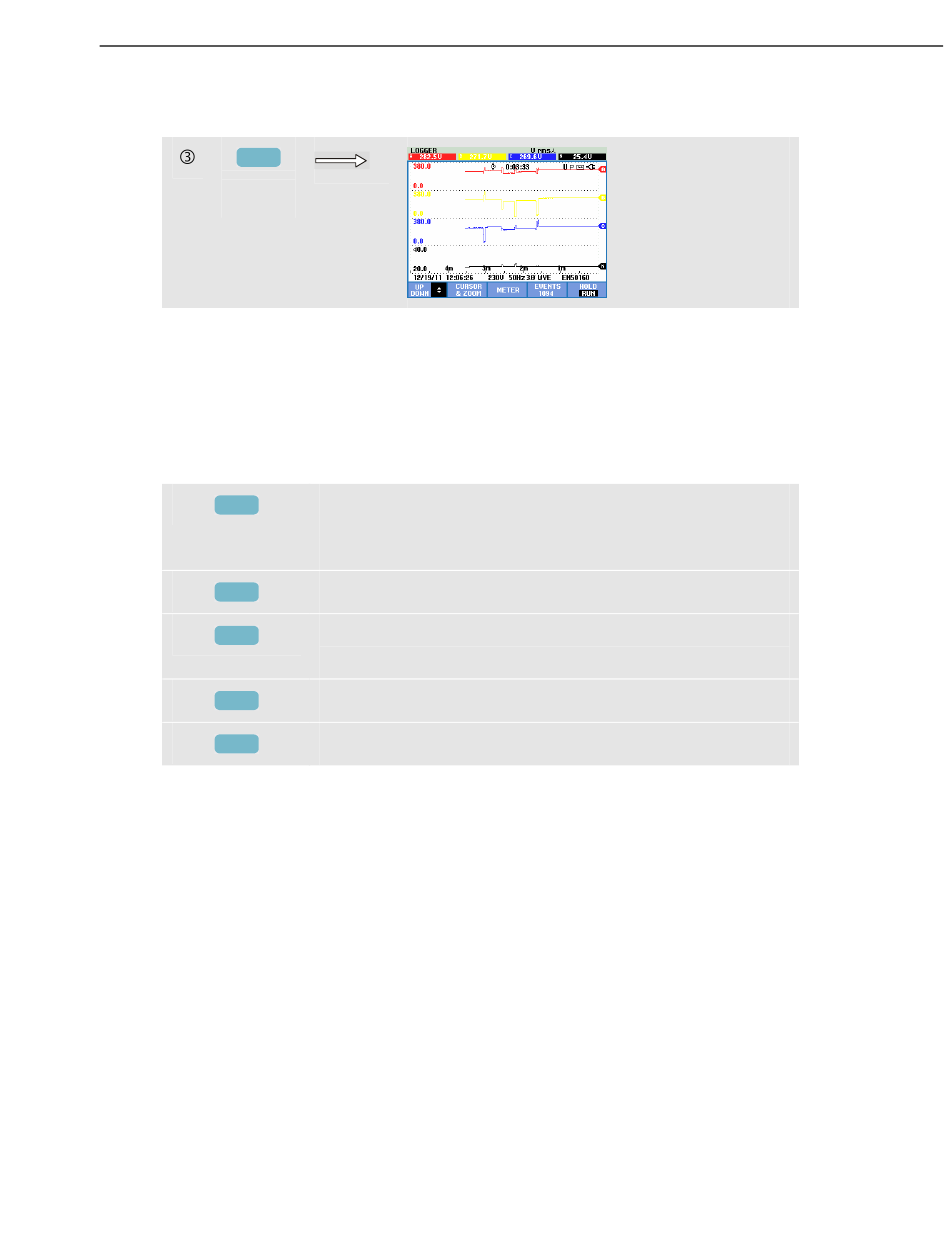

Toegang tot het Logger trendscherm:
F3
Alle uitlezingen worden geregistreerd gedurende het loggen, maar worden niet
tegelijkertijd weergegeven. Gebruik de omhoog/omlaag pijltjestoets om de gewenste set
trends in het scherm zichtbaar te maken.
Het trendscherm bouwt zich op vanaf de rechterzijde. De waarden bovenin het scherm
komen overeen met de meest recente waarden aan de rechterzijde.
Beschikbare functietoetsen:
F1
F2
F3
F4
F5
Cursor. Als de cursor ingeschakeld is, worden de waarden van de Trend ter plaatse van
de cursor bovenin het scherm weergegeven. Door de cursor over de linker- of rechterzijde
van het scherm te verplaatsen, wordt het volgende scherm zichtbaar. Cursor is alleen
actief in 'Hold' modus.
Zoom. Maakt het mogelijk het signaal verticaal en horizontaal uit te rekken of in te
krimpen om details zichtbaar te maken of het complete signaal binnen één scherm te
halen. De minimale, maximale en gemiddelde waarden van de trend worden bovenin het
scherm weergegeven als de verticale zoom uitgerekt is tot één binnen het scherm
zichtbare trend. Zoom en Cursor worden bediend met de pijltjestoetsen en worden
behandeld in hoofdstuk 23.
Positie (Offset) en Bereik (Span) van de Trends worden automatisch ingesteld. Dit
garandeert een goede weergave in vrijwel alle omstandigheden. Indien gewenst kan dit
handmatig ingesteld worden. Het instelmenu is bereikbaar via de SETUP Toets en
Functietoets F3 - FUNCTION PREF. Zie Hoofdstuk 24, FUNCTION PREFerences.
De omhoog/omlaag pijltjestoetsen zijn toegewezen aan het
kiezen van de set loggings die gebruikt wordt voor trend. De
gekozen set wordt bovenin het scherm weergegeven.
Toegang tot het submenu voor Cursor en Zoom besturing.
Toegang tot meterscherm dan de momentele meetwaarden
geeft van alle uitlezingen die gelogd worden.
Toegang tot gebeurtenistabel.
Stoppen/starten loggen.
21
Logger
Trend
21-3
