Het voorbeeld hieronder toont de overgang van de gebeurtenistabel van Dips & Swells
(Spanningsschommelingen) maar trendweergave met ingeschakelde cursor:
Cursor op Bargraphs (staafdiagrammen)
Als voorbeeld wordt uitgegaan van het driefase spanningharmonischen scherm zoals
weergegeven in Figuur 23-7. Cursor en zoom voor andere typen bargraphschermen
werken identiek.
Bij bargraph schermen is de cursor altijd ingeschakeld. Cursor en zoom worden bestuurd
met de pijltjestoetsen:
•
•
23-4
ENTER

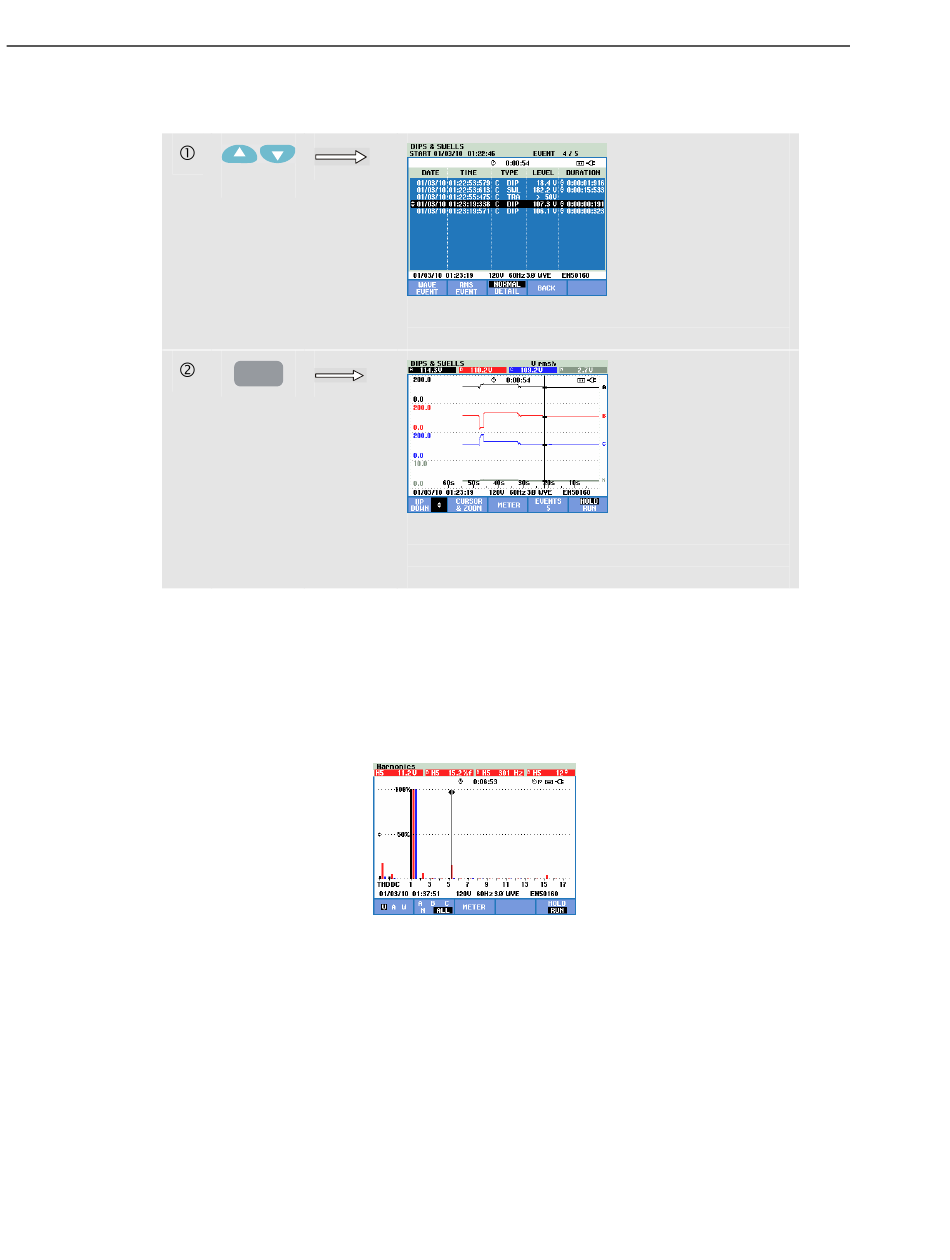

Figuur 23-7. Cursor op bargraphs
Gebruik de links/rechts pijltjestoets om de cursor op een bepaalde staaf te plaatsen.
Bovenin het scherm worden de meetwaarden weergegeven die voor de betreffende
staaf relevant zijn. In bepaalde gevallen zijn er meer staven beschikbaar dan in één
scherm weergegeven kunnen worden. In de figuur worden bijvoorbeeld 17
harmonischen uit een totaal van 51 weergegeven. Door de Cursor over de linker- of
rechterzijde van het scherm te verplaatsen, wordt het volgende scherm zichtbaar.
Gebruik de omhoog/omlaag pijltjestoets om bargraphs in verticale richting uit te
rekken (of in te krimpen).
Gebruik de pijltjestoetsen om een nader te
onderzoeken gebeurtenis te selecteren.
Druk op ENTER om de trend weer te geven met
ingeschakelde cursor en geplaatst op de
geselecteerde gebeurtenis uit de tabel.
