Scoopgolfvorm en Vectordiagram
Inleiding
De Oscilloscoopmodus (SCOPE) laat spanningen en stromen in het te testen systeem zien
als golfvormen of in een vectordiagram. Ook numerieke waarden zoals fasespanningen
(rms-, fundamentele-, cursor waarde), fasestromen (rms-, fundamentele-, cursor waarde),
frequentie en fasehoeken tussen spanningen en stromen worden aangegeven.
Scoopgolfvorm en Vectordiagram kan gebruikt worden in combinatie met andere actieve
metingen zoals b.v. Volts/Amps/Hertz, en onderbreekt het opslaan van meetwaardes niet.
Scoopgolfvorm

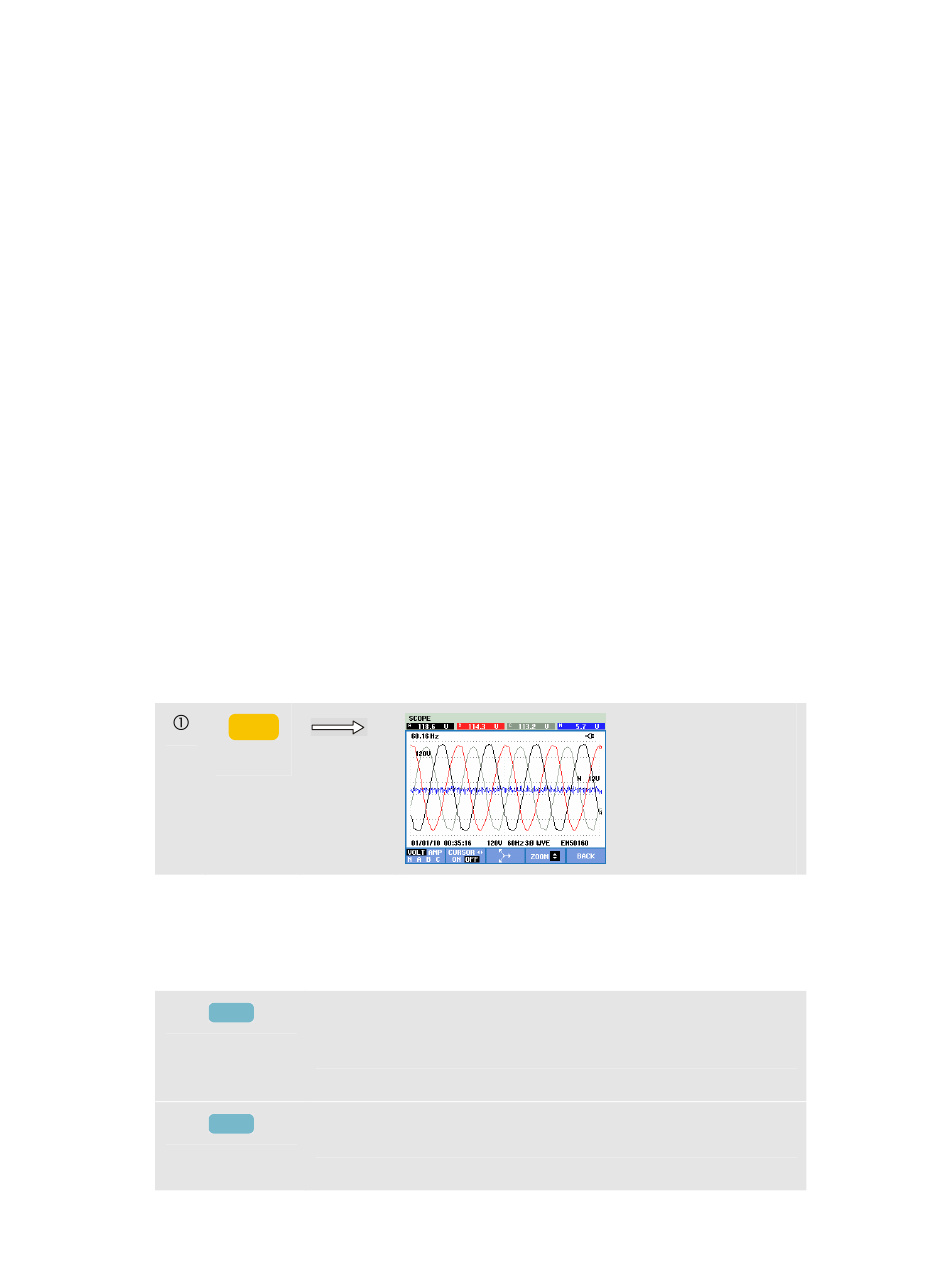

Openen van het Scoopgolfvorm scherm:
SCOPE
Scoopgolfvorm beeldt spanning- en/of stroom golfvormen af zoals een oscilloscoop en
doet dit met een hoge acquisitiesnelheid. Bovenin het scherm staan de rms waarden van
spanning en stroom (de rms over 10/12 perioden of de rms over 150/180 perioden). Er
worden 4 signaalperioden afgebeeld. Kanaal A (L1) is het referentiekanaal.
Beschikbare Functietoetsen:
F1
F2
Keuze van de afgebeelde set golfvormen: VOLT laat alle
spanningen zien, AMP alle stromen. Keuze van A (L1), B
(L2), C (L3), N (neutraal) geeft een gelijktijdige afbeelding
van spanning en stroom in de gekozen fase.
Toegang tot het submenu voor gebruik van Cursor. Gebruik
de links/rechts pijltjestoetsen om de cursor langs de
golfvorm te verplaatsen.
Hoofdstuk 7
7-1
