De 12/10 of 180/150 cycle rms waardes van de stroom en de spanning worden ook
getoond. Symbolen geven aan of een belasting capacitief ( ) of inductief ( ) is.
De Analyzer toont vermogen en energieverbruik per fase en het totaal.
Door een tijdklokgestuurde start van de meting te kiezen, kan de Analyzer gebruikt
worden om de energie te meten gedurende een vantevoren vastgelegde periode. Deze
manier van starten kan ingesteld worden door te schakelen van HOLD naar RUN met
Functietoets F5.
Beschikbare Functietoetsen:
F1
F3
F4
F5
Trend

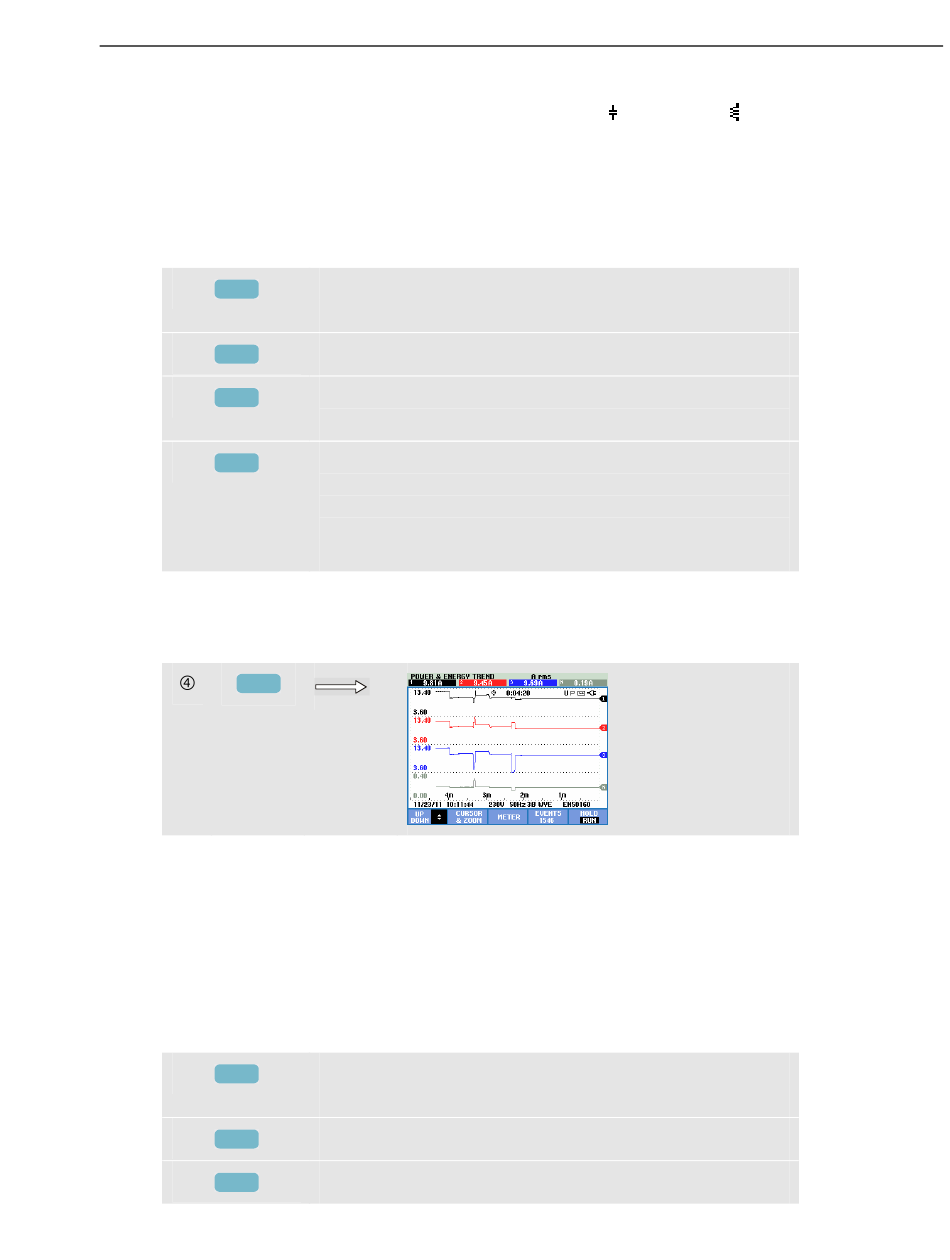

Toegang tot het Vermogen & Energie Trendscherm:
F4
De getallen in het Meterscherm zijn momentele waarden die voortdurend kunnen
veranderen. De veranderingen van deze waarden over tijd worden vastgelegd als de
meting actief is. Alle waarden in het meterscherm worden vastgelegd, maar de trends van
één rij in het Meterscherm worden tegelijkertijd weergegeven. Met de pijltjestoetsen kan
door het Trendscherm gebladerd worden..
De trendlijnen bouwen op vanaf de rechterzijde van het scherm. De meetwaardes bovenin
het scherm komen overeen met de meest recente waarde rechts in het scherm.
Beschikbare Functietoetsen:
F1
F2
F3
omhoog/omlaag pijltjestoetsen toegewezen aan bladeren
door Meterscherm.
Toegang tot het Trendscherm. Voor beschrijving zie onder.
Toegang tot het Events (gebeurtenissen) menu, Het aantal
gebeurtenissen dat opgetreden is wordt getoond.
Keuze tussen HOLD (bevriezen) en RUN (activeren) van de
signaalacquisitie. Schakelen van HOLD naar RUN activeert
een menu om te kiezen voor een directe start (NOW) of een
tijdklok gestuurde start (TIMED) die het mogelijk maakt
startmoment en duur van de meting te kiezen.
omhoog/omlaag pijltjestoetsen toegewezen aan bladeren
door Trendscherm.
Toegang tot Cursor en Zoom menu.
Terugkeer naar Meterscherm
11
Vermogen & Energie
Trend
11-3
